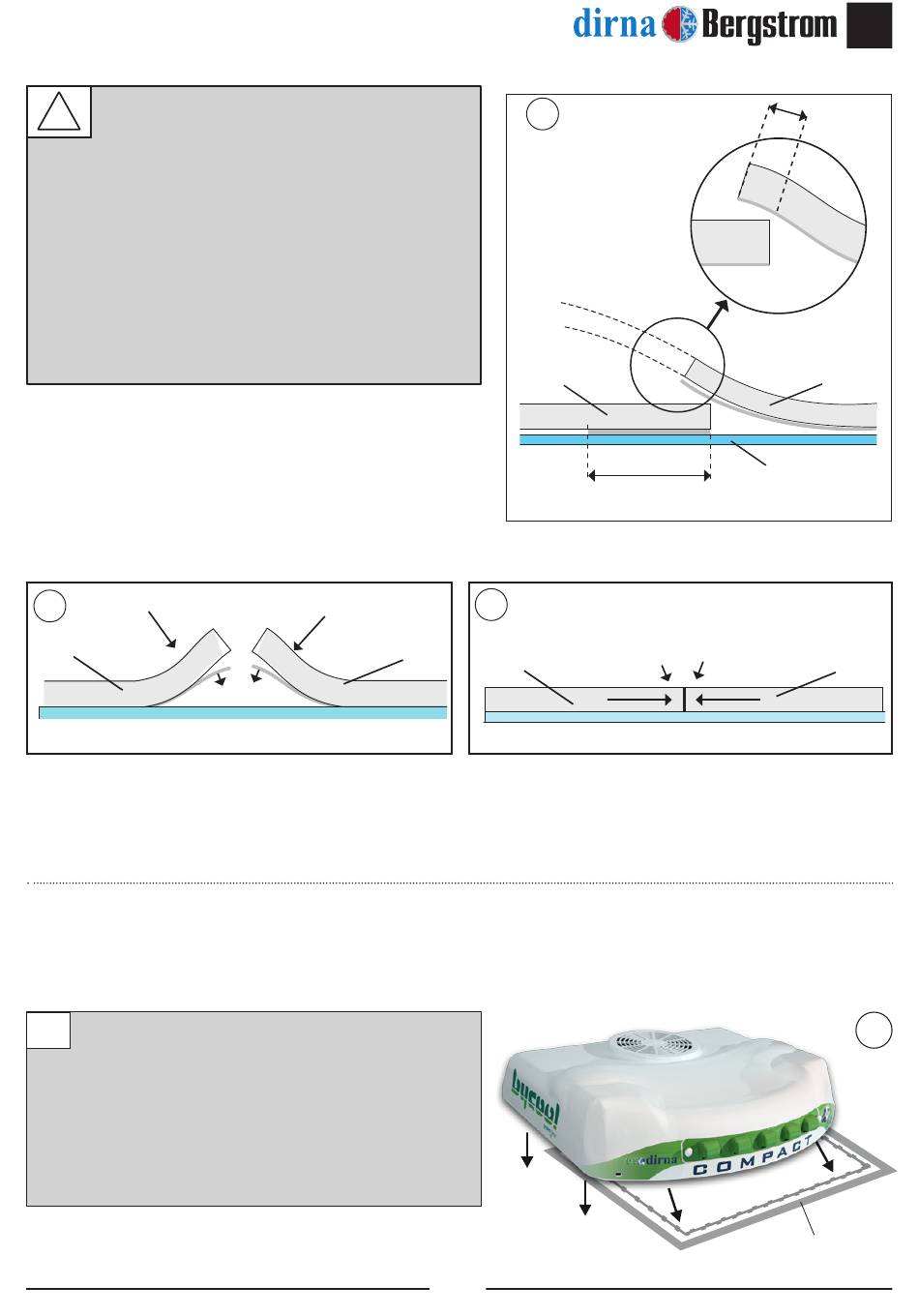

Kabinenaussenseite - dirna Bergstrom bycool COMPACT 3.0 Mercedes-Benz Montageanweisungen

COMPACT 3.0
WIE DIE EPDM-DICHTUNG GESCHNITTEN
!
WIRD, UM WASSERUNDICHTIGKEITEN IN
DIE KABINE ZU VERMEIDEN
A- Dichtung aufkleben und dabei einen
Papierschutz von 100 mm auf jeder Seite
beibehalten.
B- Die zwei Papierstücke entfernen.
C- Unter Anpressen beider Enden aufkleben.
B
Dichtung
4

KABINENAUSSENSEITE:

Compact in der Öffnung positionieren.
Achtung! Beim Auflegen des Geräts auf die
Lukenaussparung darauf achten, dass die
Ablassausgänge nicht von der EPDM-Dichtung
zusammengedrückt werden.
Dichtung
Entfernen
A
Dichtung
Ca. 100 mm. (Schutzpapier)
C
Dichtung
59
GE
®
15 mm
Dichtung
Kabinendach
Dichtung
4
Luke
