dirna Bergstrom bycool COMPACT 3.0 DAF Montageanweisungen Seite 51

COMPACT 3.0

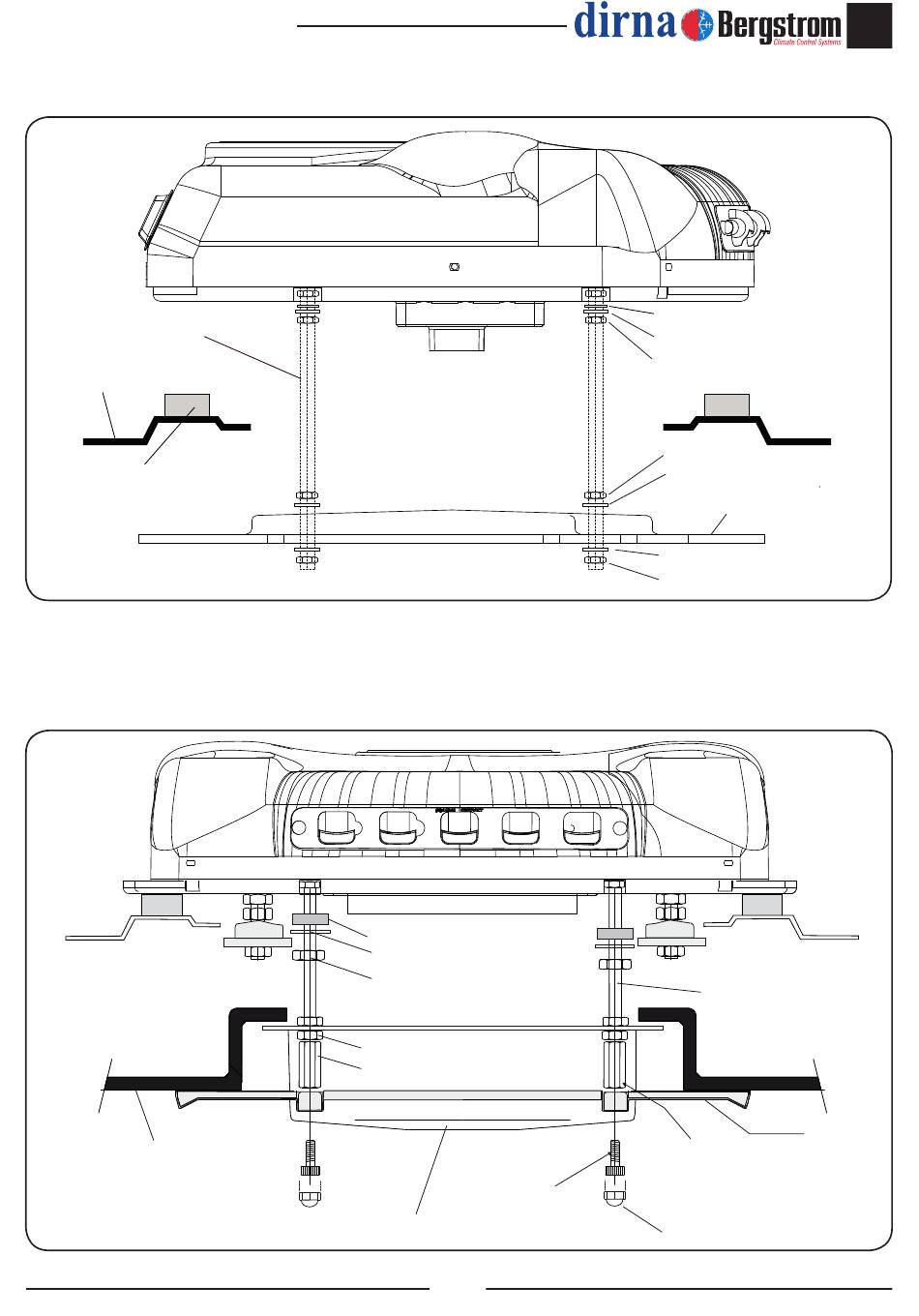

Explosionsansicht bis zur befestigung der befestigungsauflagen
Stiftschrauben
M8 x125x100 / 120
Kabinendach
EPDM-Dichtung 25 mm.
Bezug
Explosionsansicht bis zur befestigung der konsolen
Gummischeibe Ø6
Breitflansch-Flachscheibe Ø6
Mutter M6
Mutter M6
Sechskantschrauben M6
Vorderseite mit Fenstern
Air conditioning for vehicles
6/100x15
Inbusschrauben
51
Gummischeibe ø 7
Breitflansch-Flachscheibe ø 8
Mutter M8
Mutter M8
Breitflansch-Flachscheibe ø 8
Befestigungsauflage
Breitflansch-Flachscheibe
Autobloc-Mutter M8
Stiftschrauben M6
Konsole
Die Unterseite des Separators muss
1mm vom Bezug entfernt sein
(4) Schutzkappen M6
GE
