COMPACT 3.0

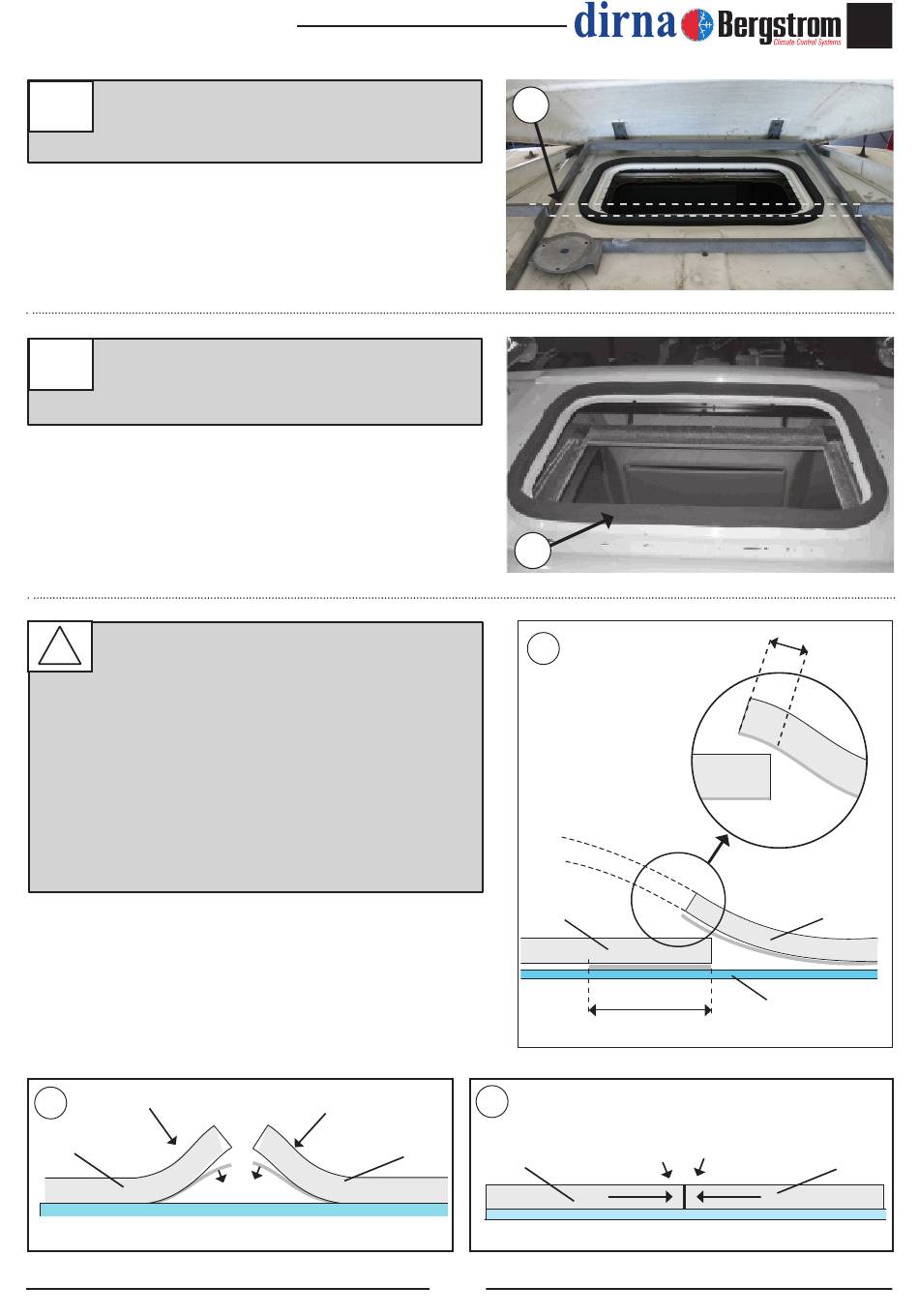

Falls der Spoiler eine Mittelstange hat, diese
4
im Bereich der Punkte schneiden, um das Gerät
installieren zu können.
Die EPDM-Dichtung um die Lukenöffnung
4a
herum ankleben (siehe Detailansicht für das
Schneiden der Ränder)
WIE DIE EPDM-DICHTUNG GESCHNITTEN
!
WIRD, UM FILTRATIONEN IN DER KABINE ZU
VERMEIDEN
A- Dichtung aufkleben und dabei einen
Papierschutz von 100 mm auf jeder Seite
beibehalten.
B- Die zwei Papierstücke entfernen.
C- Unter Anpressen beider Enden aufkleben.
B
Dichtung
Dichtung
Entfernen
Air conditioning for vehicles
4
4a
A
Dichtung
Ca. 100 mm (Schutzpapier)
C
Dichtung
43
GE
15 mm
Dichtung
Kabinendach
Dichtung
