COMPACT 3.0
EXTERIOR CABINA:
5

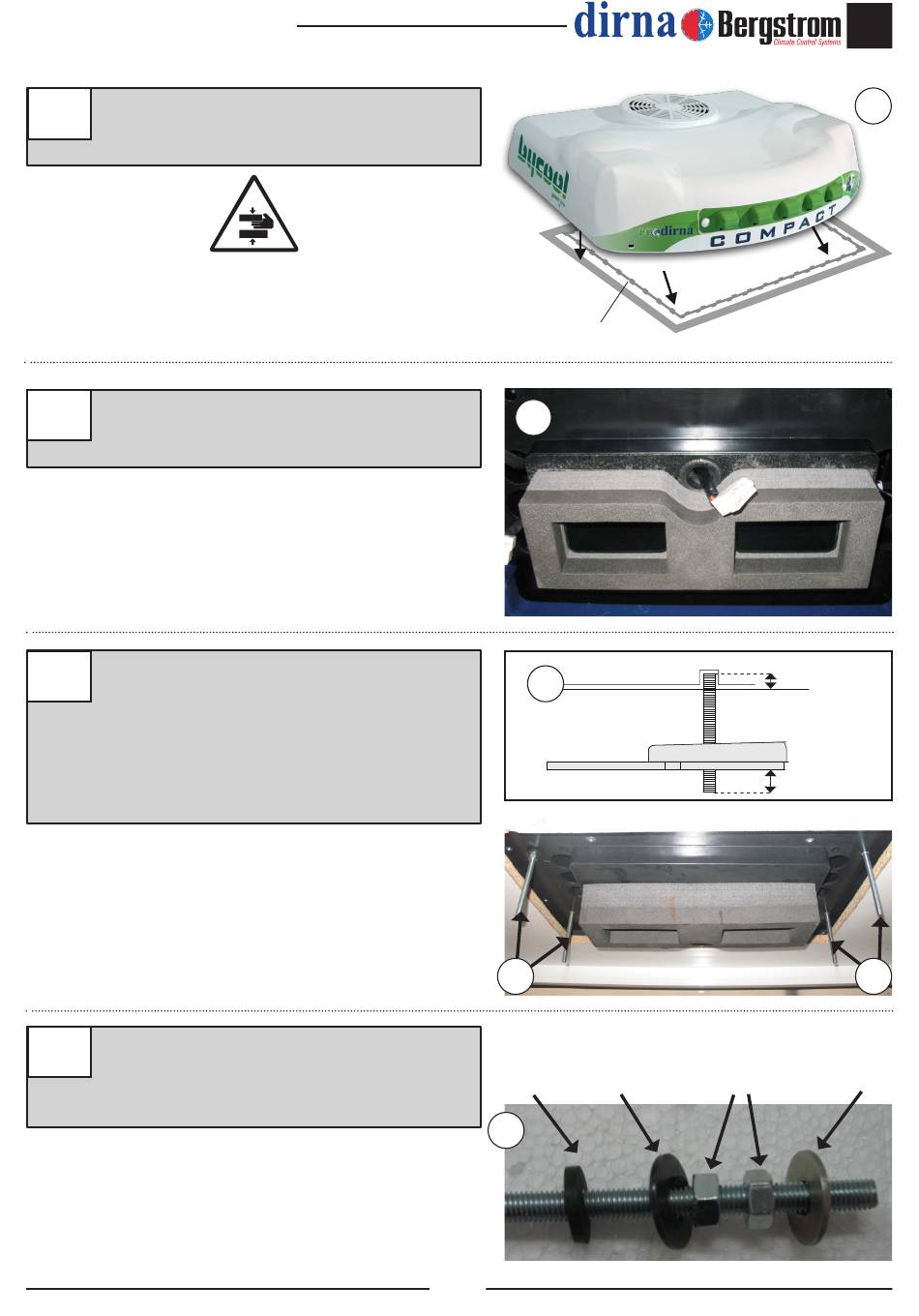

Posicionar el Compact en el hueco de la
escotilla.
Colocar canalizador gomaespuma quedando
6
la parte más blanda en la base del equipo.
INTERIOR CABINA:
7
Roscar 5 mm aproximadamente
(4) espárragos 8/125x100-70 ó 120, la
medida se elegirá tras presentar los soportes
de sujección y teniendo en cuenta que los
espárragos deben sobresalir de los mismos
por la parte inferior unos 20 mm.
Colocar (1) arandela Ø 7 de goma, (1) arandela
8
plana Ø 8 ala ancha, (2) tuerca M8 y (1) arandela
plana Ø 8 ala ancha , en cada uno de los espárra-
gos anteriores; siguiendo dicho orden.
Air conditioning for vehicles
Escotilla
6
Base Compact
7
7
Arandela Arandela plana
goma Ø 8 ala ancha
8
5
5 mm
Espárrago
Soporte
20 mm
Tuerca M8
ES
5
7
Arandela plana
Ø 8 ala ancha
