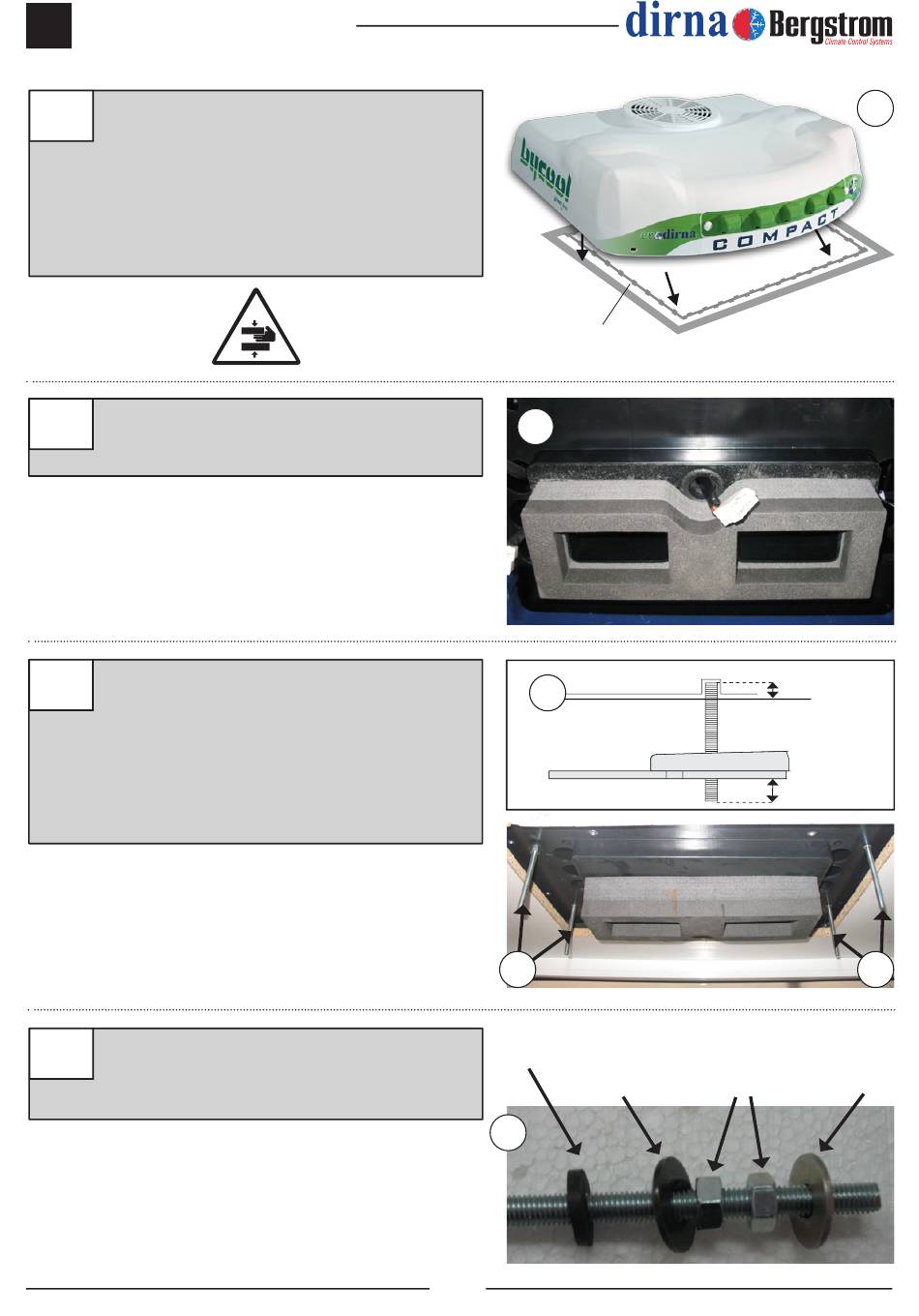

KABINENAUSSENSEITE:

5
Compact in der Öffnung positionieren.
Achtung! Beim Auflegen des Geräts auf
die Lukenaussparung darauf achten, dass
die Ablassausgänge nicht von der EPDM-
Dichtung zusammengedrückt werden.
Montieren Sie den Schaumgummi Luftkanal
6
mit dem weichen Teil zur Grundplatte / Basis.
KABINENINNENSEITE:
7
Ca. 5 mm Gewinde für (4) Stiftschrauben
8/125x70, 100 oder 120 mm schneiden
(abhängig vom größeren oder kleineren
Abstand vom Gerät bis sie nach Positionierung
der Befestigungsauflagen 20 mm unter diesen
liegen).
Montieren Sie wie folgt:
8
Gummischeibe / 3D Unterlegscheibe / Mutter /
Gewindestange.
All manuals and user guides at all-guides.com
44
Air conditioning for vehicles
Luke
6
Grundplatte Einheit
7
Stiftschraube
7
Gummischeibe
3D
Unterlegscheibe
8
5
5 mm
Soporte
20 mm
7
Gewindestange
Mutter M8 Ø 8
