COMPACT 3.0
IT

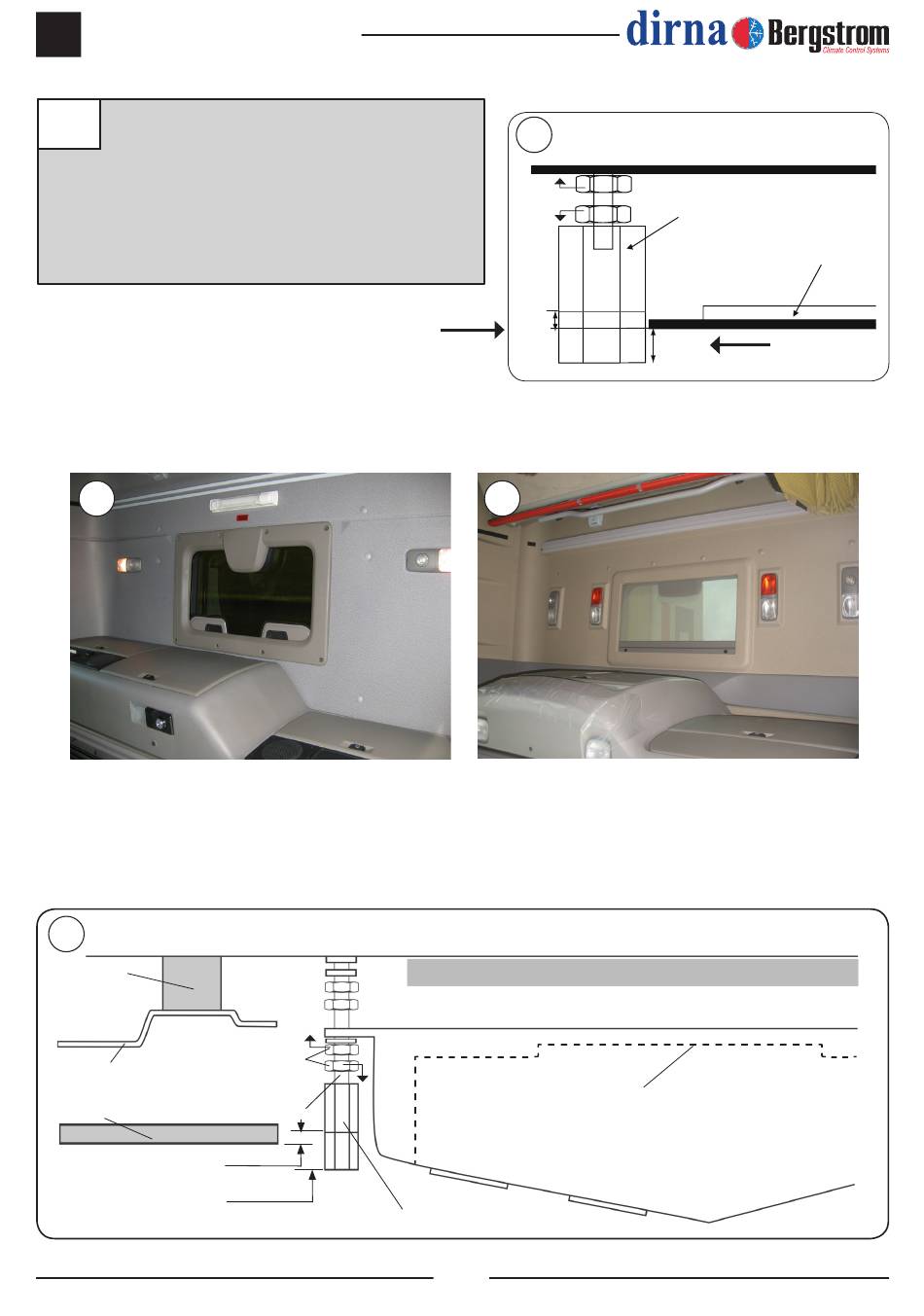

Inserire il dado M6 (A) dopo il dado di fissaggio
16
del frontalino su ogni vite prigioniera. Inserire le
viti esagonali M6 avvitando fino a 1 mm al di sopra
della tappezzeria sui veicoli con cabina Super
Space Cab e 10 mm al di sotto della tappezzeria
sugli altri veicoli. Svitare i dadi M6 (A) di questo
punto finché non sono a battuta con le viti esagonali
e stringerli.
16
Altre cabine
16
Guarnizione
EPDM
Tettuccio cabina
Vite prigioniera M6
Tappezzeria
Space Cab - 1 mm.
Altri modelli - 10 mm.
Super Space Cab
Base
(A)
Dado M6
Viti esagonali M6
16
1 mm
circa
16
Cabina Super Space Cab
Canalizzatore di gommapiuma
62
Air conditioning for vehicles
Base Compact
Vite esagonale fissaggio
(A)
frontalino
Tappezzeria
Altri modelli
10 mm
Guarnizione EPDM
Frontalino Compact
con finestrini
