INSTALATIE

2.1 CENTRALA TERMICA
Centrala termica trebuie sa corespun-
da tuturor cerintelor si normelor pentru
instalatii consumatoare de combustibil
solid. Este in plus necesar ca centrala
termica sa fie bine aerisita, sa patrunda
o cantitate de aer cel putin egala cu cea
necesara pentru o combustie normala.
Este deci necesar, sa se execute pe pere-
tii centralei, fante care sa fie conforme cu
urmatoarele cerinte:
– Sa aiba o sectiune libera de cel putin
6 cm 2 pentru fiecare 1.163 kW (1000
kcal/h). Sectiunea minima a fantei nu
trebuie sa fie mai mica de 100 cm
Sectiunea poate fi calculata utilizand
urmatoare formula:
Q
S =
100
Unde "S" este exprimat in cm
kcal/h
– Fanta trebuie sa fie amplasata in partea
de jos a peretelui exterior, preferabil in
partea opusa aceleia pe care este am-
plasata evacuarea gazelor arse.
2.2 RACORDUL LA COSUL DE FUM
Cosul de fum trebuie sa corespunda
urmatoarelor cerinte:
– trebuie sa fie dintr-un material etans,
izolant termic si rezistent la tempera-
turile inalte ale gazelor arse, pentru a
evita formarea condensului sau racirea
gazelor arse;
– trebuie sa dispuna de o rezistenta me-
canica suficienta si o conductivitate ter-
mica redusa;
– trebuie sa fie etans, pentru a evita raci-
rea cosului de fum;
– trebuie sa fie montat in linie perfect
verticala cu partea terminala construi-
ta astfel incat sa constituie un aspirator
static care sa asigure o evacuare efi-
cienta si constanta a gazelor arse;
– pentru ca vantul sa nu impiedice eva-
cuarea gazelor arse spre exterior tre-
buie ca orificiul de evacuare sa fie cu
cel putin 0.4 m deasupra oricarei struc-
turi alaturate cosului (inclusiv culmea
acoperisului), care sa nu se afle situat
la o distanta mai mica de 8 m;
– cosul de fum nu trebuie sa aiba un dia-
metru inferior fata de racordul cazanu-
lui: pentru cosuri de fum cu sectiune
patrata sau rectangulara, sectiunea
interna trebuie marita cu 10% fata de
cea a racordului cazanului;
– sectiunea utila a cosului de fum poate fi
obtinuta din urmatoarea formula:
P
S = K
√H
S sectiune rezultanta in cm
K coeficient de reductie functie de ti-
pul combustibilului:
– 0,045 pentru lemne
– 0,030 pentru carbune
P putere cazan in kcal/h
H inaltimea cosului in metri, ma-
surata de la axa flacarii pana la
evacuarea cosului in atmosfera.
La dimensionarea cosului de fum
trebuie sa se tina cont de inaltimea
efectiva a cosului in metri, masura-
ta de la flacara la varf, din care se
scade:
– 0.50 m pentru fiecare schimbare
de directie a conductei de racord
dintre cazan si cosul de fum;
– 1.00 m pentru fiecare metru de
2 . lungime orizontala a racordului.
2.3 RACORDAREA LA INSTALATIE
Se recomanda ca racordurile sa fie usor
demontabile, realizate prin racorduri
2
, "Q" in olandeze. Se recomanda montarea cla-
petelor de sens pe conductele instalatiei
de incalzire.
ATENTIE: E obligatorie montarea supa-
pei (valvei) de siguranta a instalatiei, nu
sunt incluse în livrare.
2.3.1 Umplerea instalatiei
In scopul eliminarii mizeriei si a corpuri-
lor straine ce ar putea compromite buna
functionare a grupului, inainte de racor-
darea hidraulica a acestuia, se recoman-
da spalarea instalatiei.
Umplerea instalatiei se va efectua intr-un
ritm lent, pentru a permite eliminarea
aerului prin dezaeratoarele din instalatia
de incalzire.
In instalatiile de incalzire cu circuit inchis,
2
presiunea de incarcare cu instalatia rece
si presiunea de preincarcare a vasului
de expansiune, trebuie sa corespunda,
sau oricum sa nu fie mai mici decat inal-
timea coloanei statice a instalatiei (de
exemplu, pentru o coloana statica de 5 m,
presiunea de preincarcare a vasului de
expansiune si presiunea de incarcare a
instalatiei trebuie sa fie cel putin 0.5 bar).
2.3.2 Caracteristicile apei
de alimentare
Apa de alimentare a circuitului de incal-
zire, trebuie sa fie tratata conform nor-
mativelor in vigoare (P.T.–I.S.C.I.R.–C18).
ESTE ABSOLUT NECESARA, TRATAREA
APEI UTILIZATE IN INSTALATIILE DE
INCALZIRE, IN URMATOARELE CAZURI:
– In instalatii de tip extins (cu volum mare
de apa).
– In cazul reincarcarii dese a instalatiei.
– In cazul in care este necesara golirea
totala sau partiala a instalatiei, in mod
repetat.
2.4 MONTAREA GRATARULUI
PENTRU JARATIC

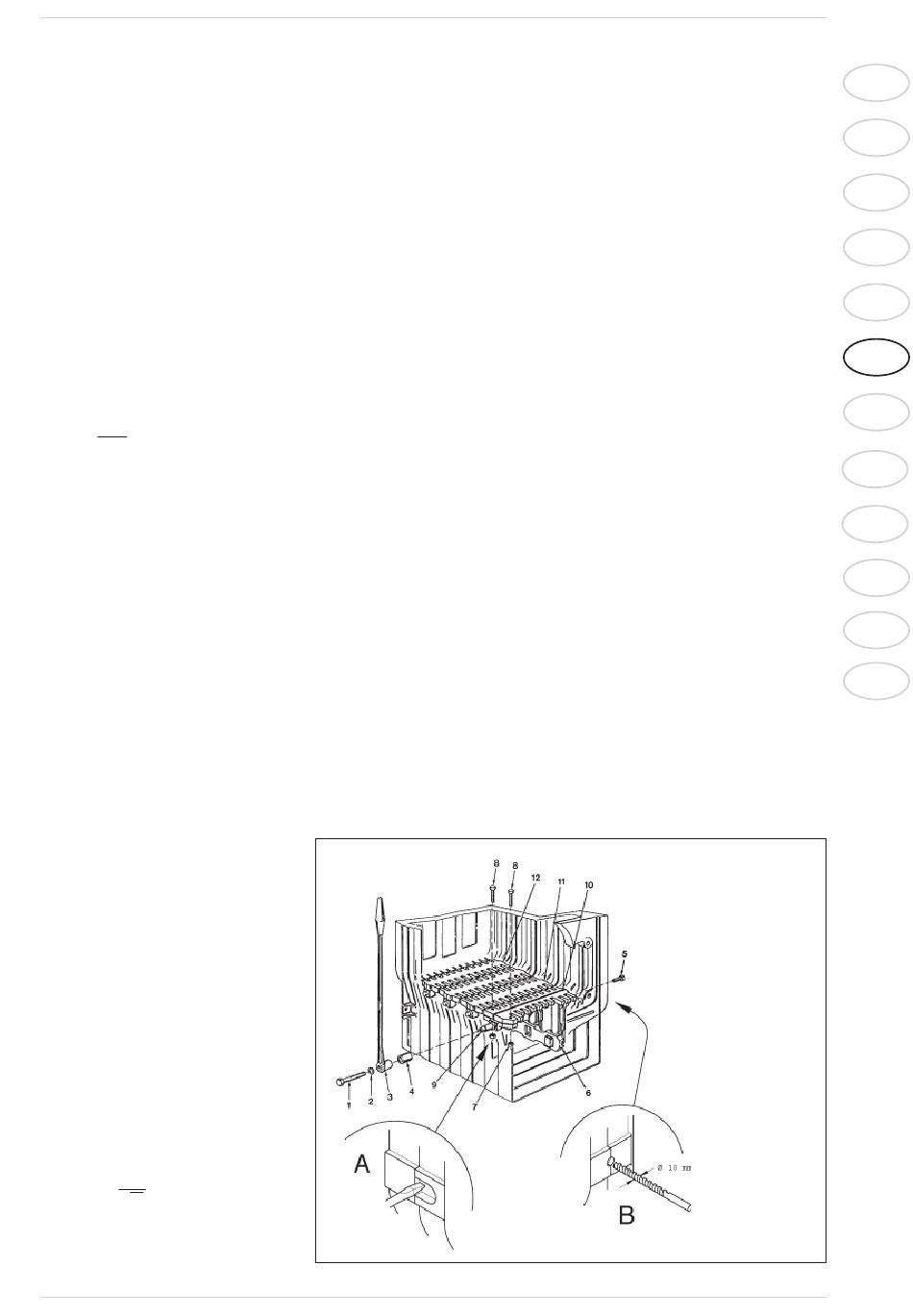

Pentru a executa montajul procedati dupa
cum urmeaza (fig. 3):
– Perforati placuta partii exterioare
dintre elementul frontal si elementul
intermediar, utilizand un burghiu de Ø
10, dupa cum se indica in detaliul (B).
– Scoateti placuta din fonta actionand din
exterior cu o dalta, pe partea stanga a
elementului frontal dupa cum se indica
in detaliul (A).
– Pozitionati grila posterioara (12) in
camera de combustie.
LEGENDA
1 Surub TE M8x110
2 Saiba grower
3 Parghia grilei
4 Saiba pentru grila
5 Surub TE M8x35
6 Parghie de conexiune
7 Piulita M10
8 Surub TE M10x50
9 Capat tesit
1 0 Grila anterioara
1 1 Grila intermediara
1 2 Grila posterioara
IT
PT
GB
SL
DK
RO
RUS
FR
BE
ES
DE
HU
Fig. 3
