INSTALATIE

2. 1

CENTRALA TERMICA

Centrala termica trebuie sa corespunda
tuturor cerintelor si normelor pentru insta-
latii consumatoare de combustibil solid.
Este in plus necesar ca centrala termica sa
fie bine aerisita, sa patrunda o cantitate de
aer cel putin egala cu cea necesara pentru
o combustie normala. Este deci necesar, sa
se execute pe peretii centralei, fante care
sa fie conforme cu urmatoarele cerinte:
– Sa aiba o sectiune libera de cel putin 6
cm 2 pentru fiecare 1. 1 63 kW (1000
kcal/h). Sectiunea minima a fantei nu
trebuie sa fie mai mica de 100 cm
tiunea poate fi calculata utilizand urma-
toare formula:
Q
S =
100
Unde "S" este exprimat in cm
kcal/h
– Fanta trebuie sa fie amplasata in partea
de jos a peretelui exterior, preferabil in
par t ea opusa aceleia pe care es t e
amplasata evacuarea gazelor arse.
2.2

RACORDUL LA COSUL DE FUM

Cosul de fum trebuie sa corespunda urma-
toarelor cerinte:
– trebuie sa fie dintr-un material etans, izo-
lant termic si rezistent la temperaturile
inalte ale gazelor arse, pentru a evita for-
marea condensului sau racirea gazelor
arse;
– trebuie sa dispuna de o rezistenta meca-
nica suficienta si o conductivitate termi-
ca redusa;
– trebuie sa fie etans, pentru a evita raci-
rea cosului de fum;
– trebuie sa fie montat in linie perfect ver-
ticala cu partea terminala construita
astfel incat sa constituie un aspirator
static care sa asigure o evacuare efi-
cienta si constanta a gazelor arse;
– pentru ca vantul sa nu impiedice evacua-
rea gazelor arse spre exterior trebuie ca
orificiul de evacuare sa fie cu cel putin
0.4 m deasupra oricarei structuri alatu-
rate cosului (inclusiv culmea acoperisu-
lui), care sa nu se afle situat la o distanta
mai mica de 8 m;
– cosul de fum nu trebuie sa aiba un dia-
metru inferior fata de racordul cazanului:
pentru cosuri de fum cu sectiune patra-
ta sau rectangulara, sectiunea interna
trebuie marita cu 10% fata de cea a
racordului cazanului;
– sectiunea utila a cosului de fum poate fi
obtinuta din urmatoarea formula:
P
S = K
√H
S sectiune rezultanta in cm
K coeficient de reductie functie de tipul
combustibilului:
– 0,045 pentru lemne
– 0,030 pentru carbune
P putere cazan in kcal/h
H inaltimea cosului in metri, masurata
de la axa flacarii pana la evacuarea
cosului in atmosfera. La dimensiona-
rea cosului de fum trebuie sa se tina
cont de inaltimea efectiva a cosului
in metri, masurata de la flacara la
varf, din care se scade:
– 0.50 m pentru fiecare schimbare
de directie a conductei de racord
dintre cazan si cosul de fum;
– 1.00 m pentru fiecare metru de
lungime orizontala a racordului.
2 . Sec-
2.3

RACORDAREA LA INSTALATIE

Se recomanda ca racordurile sa fie usor
demontabile, realizate prin racorduri olande-
ze. Se recomanda montarea clapetelor de
, "Q" in sens pe conductele instalatiei de incalzire.
2
ATENTIE: E obligatorie montarea supapei
(valvei) de siguranta a instalatiei, nu sunt
incluse în livrare.
2.3. 1 Umplerea instalatiei
In scopul eliminarii mizeriei si a corpurilor
straine ce ar putea compromite buna
functionare a grupului, inainte de racorda-
rea hidraulica a acestuia, se recomanda
spalarea instalatiei.
Umplerea instalatiei se va efectua intr-un ritm
lent, pentru a permite eliminarea aerului prin
dezaeratoarele din instalatia de incalzire.
In instalatiile de incalzire cu circuit inchis,
presiunea de incarcare cu instalatia rece si
presiunea de preincarcare a vasului de
expansiune, trebuie sa corespunda, sau ori-
cum sa nu fie mai mici decat inaltimea
2
coloanei statice a instalatiei (de exemplu,
pentru o coloana statica de 5 m, presiunea
de preincarcare a vasului de expansiune si
presiunea de incarcare a instalatiei trebuie
sa fie cel putin 0.5 bar).
2.3.2 Caracteristicile apei
de alimentare
Apa de alimentare a circuitului de incalzire,
trebuie sa fie tratata conform normativelor
in vigoare (P.T.–I.S.C.I.R.–C18). ESTE ABSO-
LUT NECESARA, TRATAREA APEI UTILIZATE
IN INSTALATIILE DE INCALZIRE, IN URMA-
TOARELE CAZURI:
– In instalatii de tip extins (cu volum mare
de apa).
– In cazul reincarcarii dese a instalatiei.
– In cazul in care este necesara golirea
totala sau partiala a instalatiei, in mod
repetat.

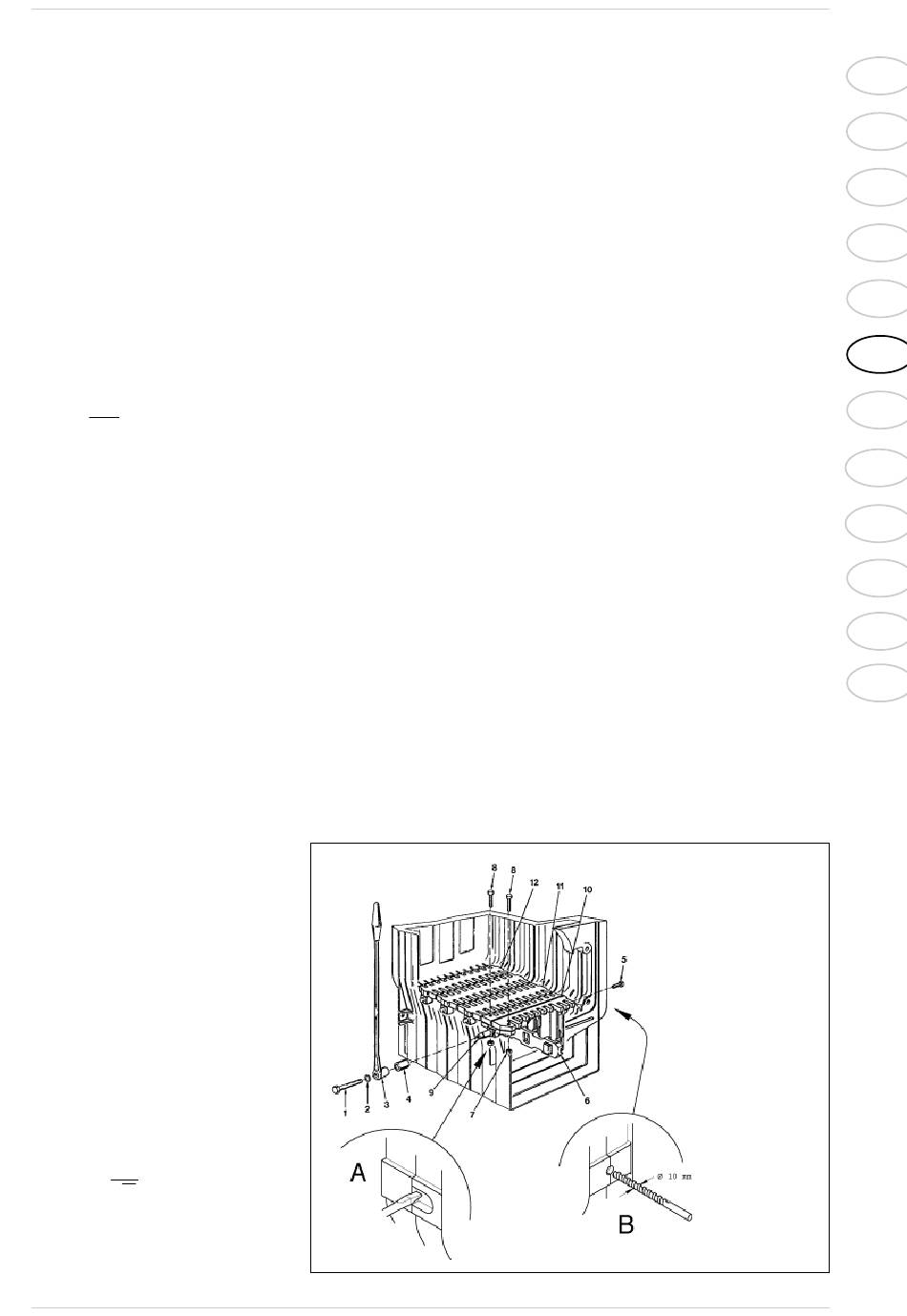

2.4 MONTAREA GRATARULUI
PENTRU JARATIC
Pentru a executa montajul procedati dupa
cum urmeaza (fig. 3):
– Perforati placuta partii exterioare dintre
elementul frontal si elementul interme-
diar, utilizand un burghiu de Ø 10, dupa
cum se indica in detaliul (B).
– Scoateti placuta din fonta actionand din
exterior cu o dalta, pe partea stanga a
elementului frontal dupa cum se indica in
detaliul (A).
– Pozitionati grila posterioara (12) in came-
ra de combustie.
– Pozitionati grila anterioara (10) si blocati-
o la capatul tesit (9) prin suruburile (8) si
piulitele (7); fixati grila anterioara, pe par-
tea dreapta a corpului cazanului, cu suru-
LEGENDA
1 Surub TE M8x110
2 Saiba grower
3 Parghia grilei
4 Saiba pentru grila
5 Surub TE M8x35
6 Parghie de conexiune
7 Piulita M10
8 Surub TE M10x50
9 Capat tesit
10 Grila anterioara
11 Grila intermediara
12 Grila posterioara
IT
PT
GB
SL
DK
RO
RUS
FR
BE
ES
DE
HU
Fig. 3
