2 INSTALLAZIONE
2.1 LOCAL DA CALDEIRA
Verificar se o local tem os requisitos e
características correspondentes às nor-
mas em vigor. É também necessário que
o local tenha o fluxo de ar necessário para
uma combustão correcta.
É portanto necessário efectuar aberturas,
nas paredes do local, com as seguintes
características:
– Ter uma secção livre de pelo menos 6
cm 2 por cada 1,163 kW (1000 kcal/h). A
secção mínima da abertura não deverá
ser inferior a 100 cm 2 . A secção também
pode ser calculada utilizando a seguinte
fórmula:
Q
S =
100
onde "S" é representado em cm
em kcal/h
– A abertura deve encontrar-se na parte
baixa de uma parede externa, de pre-
ferência oposta à parede onde se encon-
tra a evacuação dos gases queimados.
2.2 LIGAÇÃO Á CHAMINÉ
A chaminé deverá ter as seguintes
características:
– Deve ser fabricada em material imper-
meável e resistente à temperatura dos
fumos e respectivas condensações.
– Deve ter resistência mecânica e sufi-
ciente e fraca conductibilidade térmica.
– Deve ser perfeitamente estanque,
para evitar o arrefecimento da própria
chanminé.
– Deve ter uma inclinação o mais vertical
possível e a parte terminal deve ter um
aspirador estático que assegure uma
evacuação eficiente e constante dos pro-
dutos da combustão.
– De modo a evitar que o vento possa
criar à volta da saída zonas de pressão
tais que obstruam a força de ascenção
dos gases queimados, é necessário que
o orifício de descarga sobressaia pelo
menos 0,4 metros de qualquer estrutura
adjacente à chaminé (incluindo o cimo do
telhado) distante pelo menos 8 metros.
– A chaminé deve ter um diâmetro não
inferior ao tubo de saída da caldeira; no
caso das chaminés com secção quadra-
da ou rectangular, a secção interna de-
verá ser superior em 10% à secção do
tubo de saída da caldeira.
– A secção útil da chaminé pode ser deter-
minada com a seguinte fórmula:
P
S = K
√H
S secção em cm 2
K coeficiente em redução:
– 0,045 para lenha
– 0,030 para carvão
P potência da caldeira em kcal/h
H altura da chaminé em metros medi-
da a partir do eixo da chama até à
descarga da chaminé para a atmo-
sfera. Para a dimensão da chaminé,
deve-se tomar em linha de conta a
altura efectiva da chaminé em me-
tros, medida a partir do eixo da cha-
ma até ao alto, diminuida de:
– 0,50 m por cada mudança de di-
recção da conduta de ligação en-
tre a caldeira e a chaminé;
– 1,00 m por cada metro de troço
horizontal da própria ligação.
2.3 LIGAÇÃO DO APARELHO
É necessário que as ligações sejam fáceis
de retirar por meio de tubos com uniões
giratórias. É sempre aconselhável montar
tampas de intersecção nas tubagens do
equipamento de aquecimento.
2 e "Q"
ATENÇÃO: É obrigatória a montagem da
válvula de segurança na instalação, não
incluídos na entrega.
2.3.1 Enchimento do aparelho
Antes de efectuar a ligação da caldeira
é importante deixar circular a água nas
tubagens para eliminar os eventuais cor-
pos estranhos que podem comprometer o
bom funcionamento do aparelho.
O enchimento deve ser efectuado lenta-
mente para fazer com que as bolhas de
ar saiem através das torneiras de purga
situadas no equipamento de aquecimento.
Nos equipamentos de aquecimento de cir-
cuito fechado, a pressão de carga a frio do
equipamento e a pressão de pré-insuflação
do vaso de expansão, deverão correspon-
der, ou pelo menos não serem inferiores,
à altura da coluna estática do equipamento
(por exemplo, para uma coluna estática de
5 metro, a pressão de pré-carga do vaso
e a pressão de carga do equipamento,
deverão corresponder pelo menos ao valor
mínimo de 0,5 bar).
2.3.2 Características da água
de alimentação
É absolutamente indispensável o trata-
mento da água utilizada no equipamento de
aquecimento, nos seguintes casos:
– Equipamentos muito extensos (com ele-
vadas quantidades de água).
– Frequentes entradas de água de repo-
sição no equipamento.
– Caso se tornasse necessário o esvazia-
mento parcial ou total do equipamento.

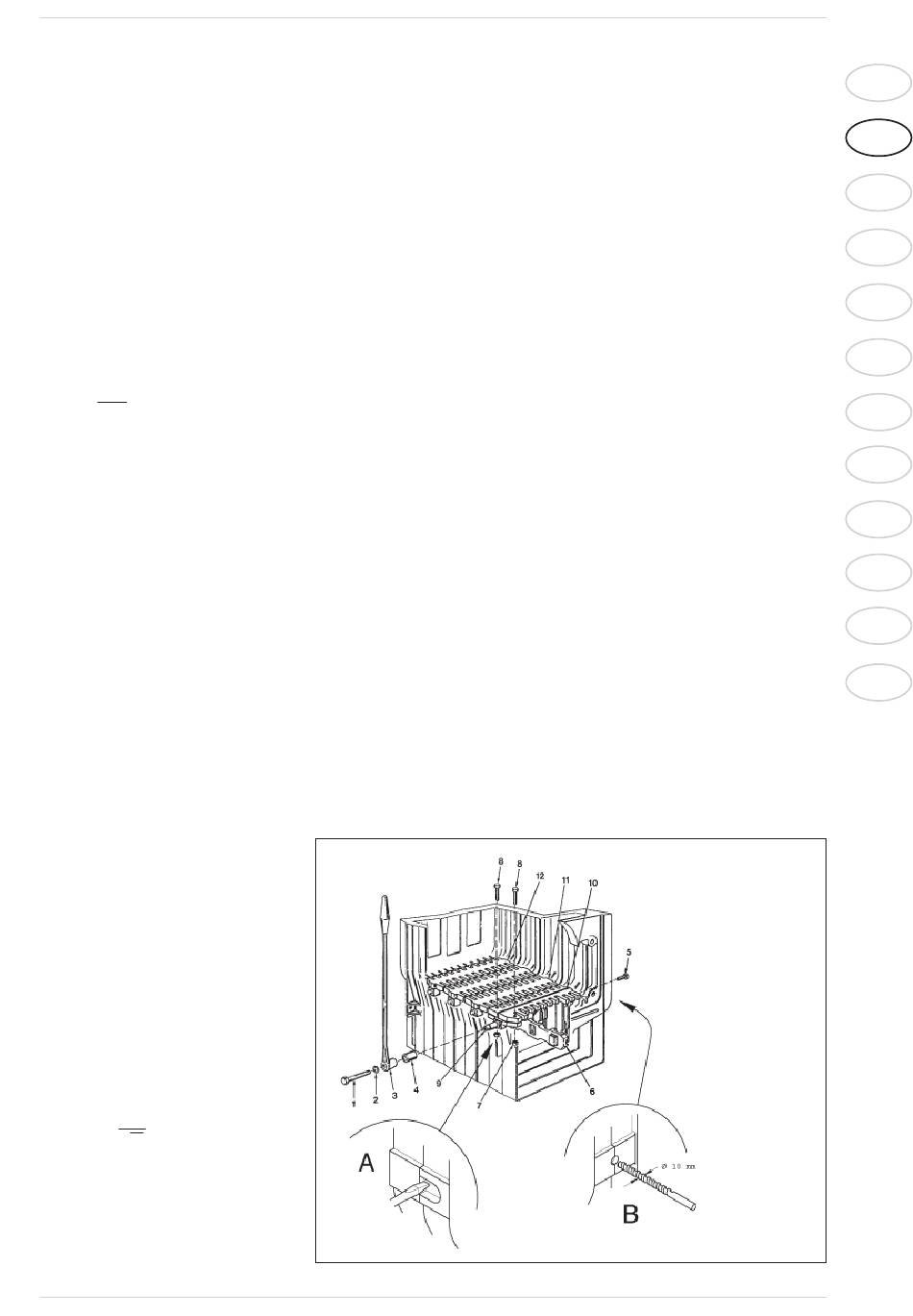

2.4 GRELHA QUEIMADORA
(opcional)
Para efectuar a montagem, proceder da
seguinte maneira (fig. 3):
– Furar a chapa na parte exterior, entre o
painel frontal e o elemento intermédio,
usando uma broca de 10 mm como indi-
cado no desenho (B).
– Retirar a chapa de ferro fundido com o
auxílio de um escalpelo na parte exte-
rior, do lado esquerdo do painel frontal,
como indicado no desenho (A).
– Colocar a grelha traseira (12) na câmara
de combustão.
– Colocar a grelha frontal (10) e fixá-la
ao eixo (9) com os parafusos (8) e as
porcas (7): apertar a grelha frontal, do
lado direito do corpo da caldeira, com o
parafuso (5).
– Encaixar a haste de ligação (6) nos
encaixes situados na grelha frontal e
LEGENDA
1 Parafuso TE M8x110
2 Anilha grower
3 Alavanca da grelha
4 Cilindro da alavanca
5 Parafuso TE M8x35
6 Haste de ligação
7 Porca M10
8 Parafuso TE M10x50
9 Cubo
1 0 Grelha inferior
1 1 Grelha intermédia
1 2 Grelha traseira
IT
PT
GB
SL
DK
RO
RUS
FR
BE
ES
DE
HU
Fig. 3
