PowerMonitor PM ausrichten
Das Gerät muss zum Laserstrahl ausgerichtet werden. Der Laserstrahl muss die Eintrittsapertur mittig und
senkrecht treffen. Hierbei sind die im „20 Technische Daten" auf Seite 56 angegebenen Spezifikationen
und Grenzwerte einzuhalten.
Im Normalfall wird das Gerät unter dem Strahlfokus in den Strahlengang zur Leistungsmessung eingebracht
(divergente Laserstrahlung). Ist dies nicht möglich, kann das Gerät auch oberhalb des Fokus positioniert
werden.
Beachten Sie dabei, dass die Laserstrahlung konvergent ist und die erlaubte Leistungsdichte auf dem Ein-
trittsspiegel nicht überschritten wird.
Fokussieroptik
Fokusebene
Strahlachse
zentriert in
Eintrittsapertur
PM 48
PM 100
Max. Strahldurchmesser 32 mm
Max. Strahldurchmesser 75 mm

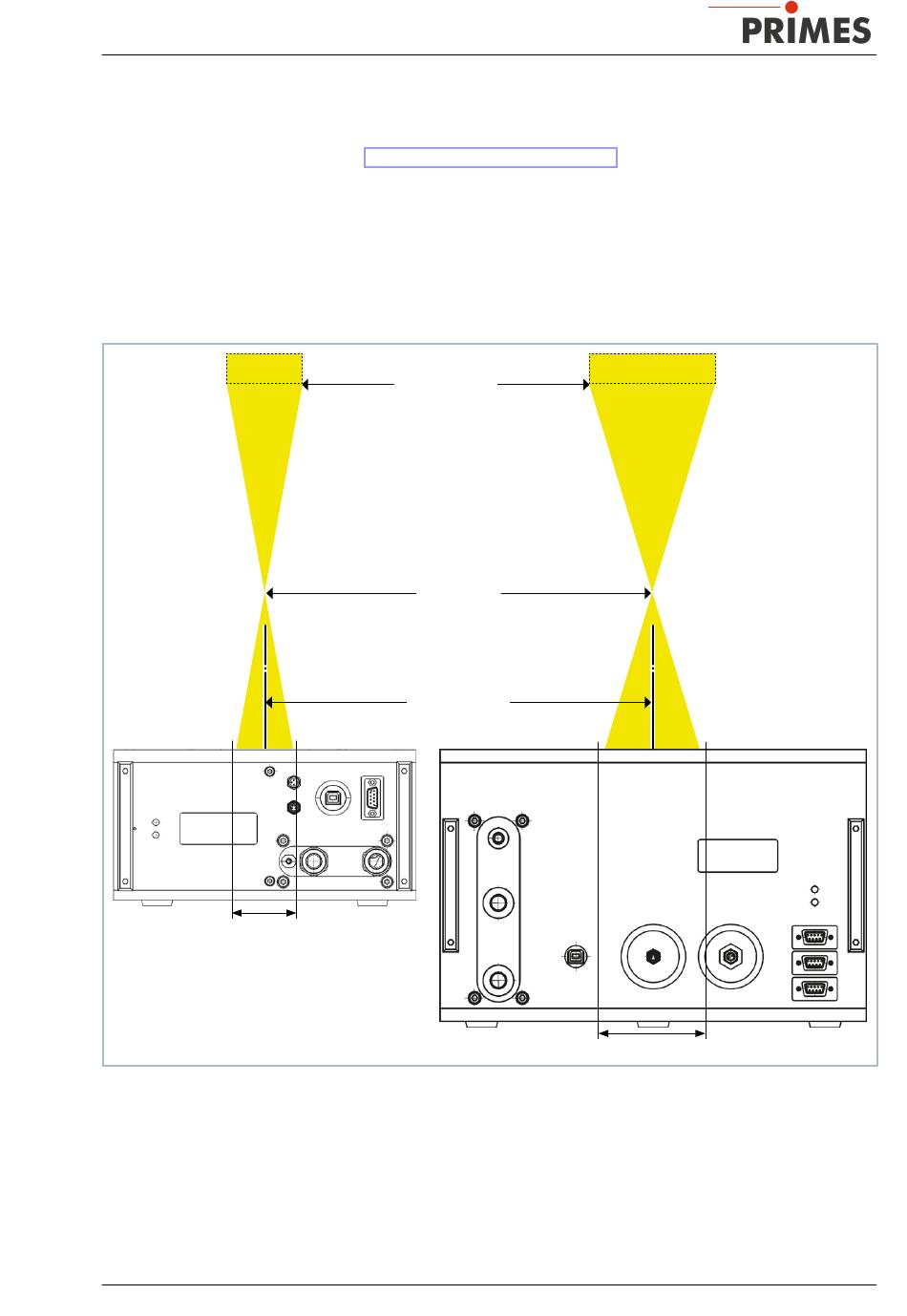

Abb. 7.1:
Ausrichtung des PowerMonitor PM zum Laserstrahl
