Leitungen anschließen
Die am Gerät angegebene Durchflussrichtung (Water In/Water Out) ist unbedingt einzuhalten.
Gerätetyp
PowerMonitor PM 48
PowerMonitor PM 100
Tab. 8.6:
Schlauch-Außendurchmesser der Steckanschlüsse
Die Steckanschlüsse sind im Auslieferungszustand mit Verschlussstopfen verschlossen, damit kein
Restwasser austreten kann. Entfernen Sie die Verschlussstopfen und bewahren Sie diese für einen späteren
Transport oder Versand auf.

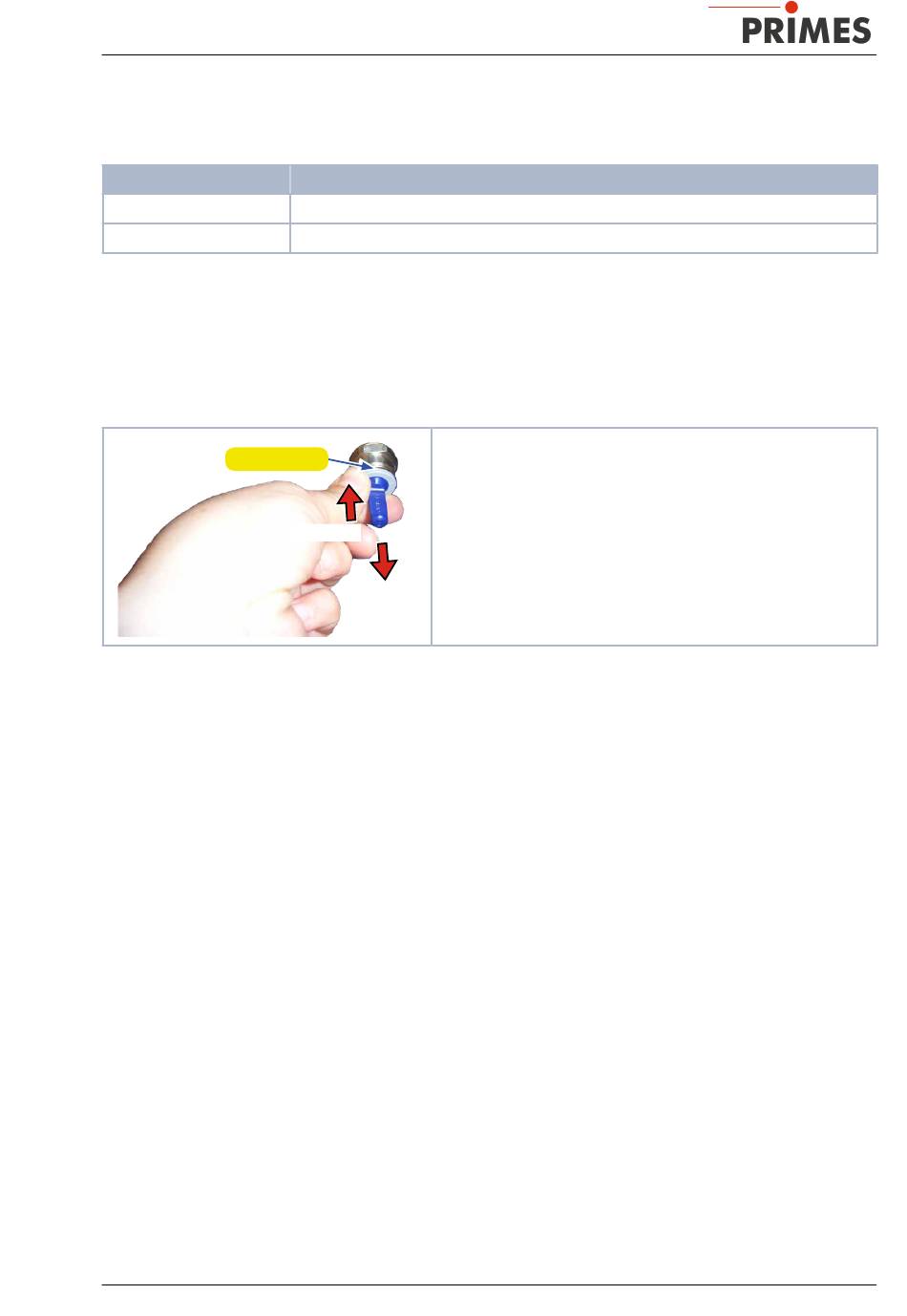

Verschlussstopfen der Wasseranschlüsse entfernen
Lösering
Abb. 8.1:
Verschlussstopfen der Wasseranschlüsse entfernen
Revision 01/2019 DE
Schlauch-Außendurchmesser
12 mm
16 mm
1.
2.
1. Drücken
3.
2. Ziehen
Drücken Sie mit zwei Fingern einer Hand den äußeren Löse-
ring des Anschlusses nieder und ziehen Sie mit der anderen
Hand den Stopfen heraus.
Entfernen Sie beide Verschlussstopfen der Wasseranschlüsse
und bewahren Sie diese auf.
Schließen Sie Vorlauf (Water in) und Rücklauf (Water out) des
Gerätes an, indem Sie den Schlauch einfach bis zum An-
schlag (ca. 2 cm tief) in den Steckanschluss hineinschieben.
