7 Motorsense zusammenbauen
9

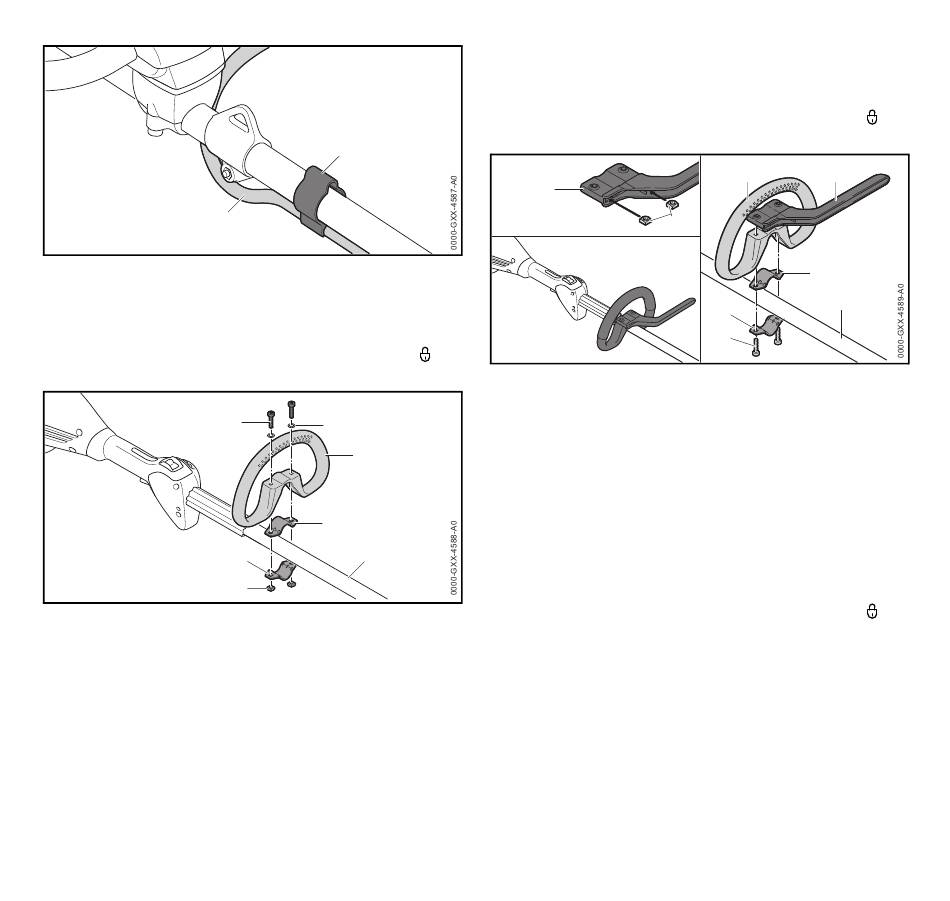

► Schlauch (9) in den Halter (10) drücken.
Der Zweihandgriff muss nicht wieder abgebaut werden.
FSA 90 R
► Motorsense ausschalten, Rasthebel in die Position
schieben und Akku herausnehmen.
► Schelle (4) in den Rundumgriff (3) legen.
► Rundumgriff (3) zusammen mit der Schelle (4) auf den
Schaft (5) setzen.
► Scheiben (2) auf die Schrauben (1) setzen.
► Schelle (6) gegen den Schaft (5) drücken.
► Schrauben (1) durch die Bohrungen im Rundumgriff (3)
und in den Schellen (4 und 6) führen.
► Muttern (7) aufdrehen und fest anziehen.
0458-709-9821-B
10
1
2
3
4
5
6
7
7.2

Schrittbegrenzer anbauen

Der Schrittbegrenzer kann nur zusammen mit dem
Rundumgriff angebaut werden.
► Motorsense ausschalten, Rasthebel in die Position
schieben und Akku herausnehmen.
1
► Muttern (2) so in den Schrittbegrenzer (1) stecken, dass
die Bohrungen fluchten.
► Schelle (5) in den Rundumgriff (3) legen.
► Rundumgriff (3) zusammen mit der Schelle (5) und dem
Schrittbegrenzer (4) auf den Schaft (6) setzen.
► Schelle (7) gegen den Schaft (6) drücken.
► Schrauben (8) eindrehen und fest anziehen.
7.3

Schutz anbauen und abbauen

7.3.1 Schutz anbauen
► Motorsense ausschalten, Rasthebel in die Position
schieben und Akku herausnehmen.
3 4
2
5
6
7
8
