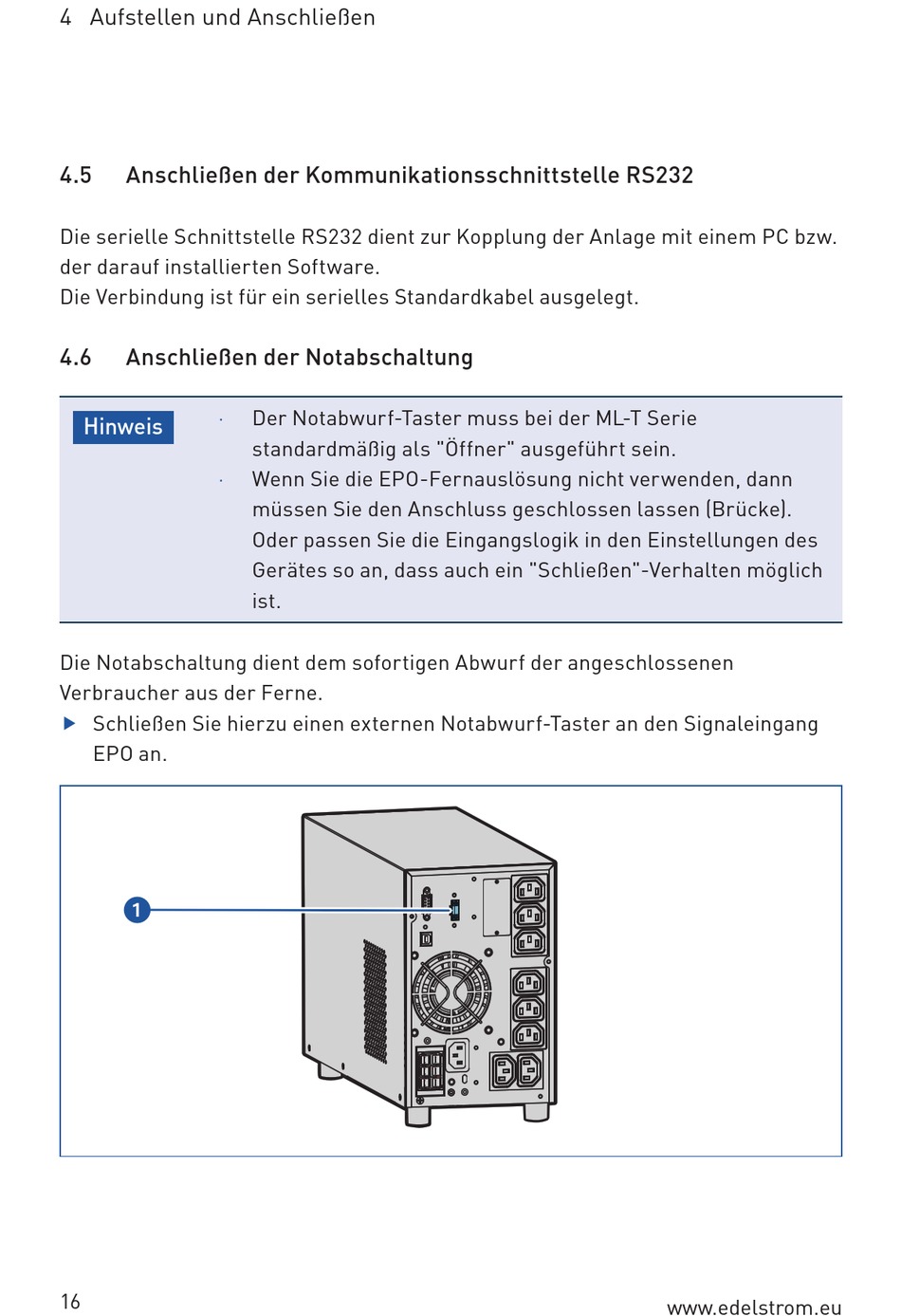

4 Aufstellen und Anschließen
4.5 Anschließen der Kommunikationsschnittstelle RS232
Die serielle Schnittstelle RS232 dient zur Kopplung der Anlage mit einem PC bzw.
der darauf installierten Software.
Die Verbindung ist für ein serielles Standardkabel ausgelegt.
4.6 Anschließen der Notabschaltung
·
Hinweis
·
Die Notabschaltung dient dem sofortigen Abwurf der angeschlossenen
Verbraucher aus der Ferne.
Schließen Sie hierzu einen externen Notabwurf-Taster an den Signaleingang

EPO an.
16
Der Notabwurf-Taster muss bei der ML-T Serie
standardmäßig als "Öffner" ausgeführt sein.
Wenn Sie die EPO-Fernauslösung nicht verwenden, dann
müssen Sie den Anschluss geschlossen lassen (Brücke).
Oder passen Sie die Eingangslogik in den Einstellungen des
Gerätes so an, dass auch ein "Schließen"-Verhalten möglich
ist.
