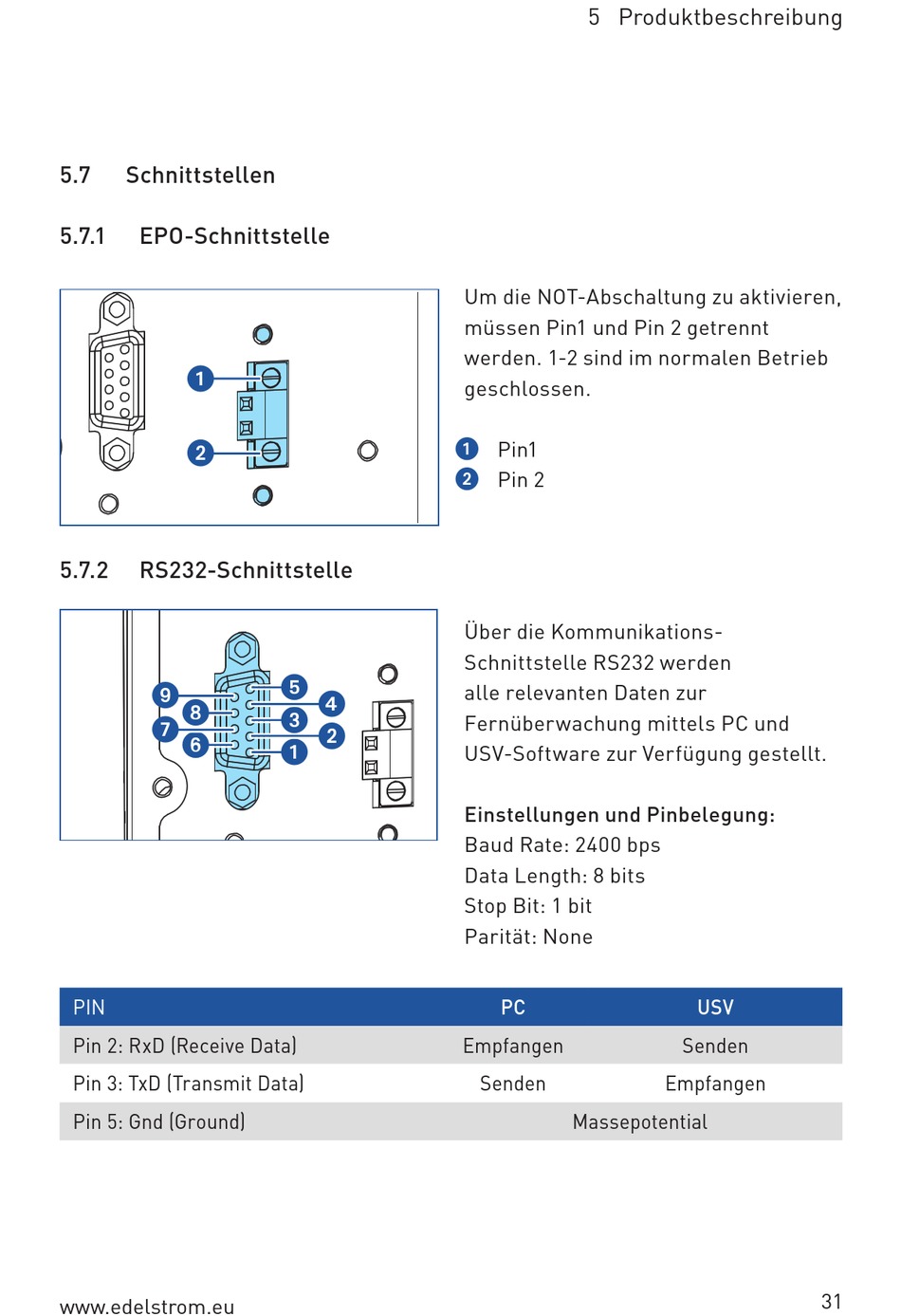

5.7
Schnittstellen
5.7.1
EPO-Schnittstelle
5.7.2
RS232-Schnittstelle
PIN
Pin 2: RxD (Receive Data)
Pin 3: TxD (Transmit Data)
Pin 5: Gnd (Ground)
www.edelstrom.eu
5 Produktbeschreibung
Um die NOT-Abschaltung zu aktivieren,
müssen Pin1 und Pin 2 getrennt
werden. 1-2 sind im normalen Betrieb
geschlossen.
1
Pin1
2
Pin 2
Über die Kommunikations-
Schnittstelle RS232 werden
alle relevanten Daten zur
Fernüberwachung mittels PC und
USV-Software zur Verfügung gestellt.
Einstellungen und Pinbelegung:
Baud Rate: 2400 bps
Data Length: 8 bits
Stop Bit: 1 bit
Parität: None
PC
Empfangen
Senden
Massepotential
USV
Senden
Empfangen
