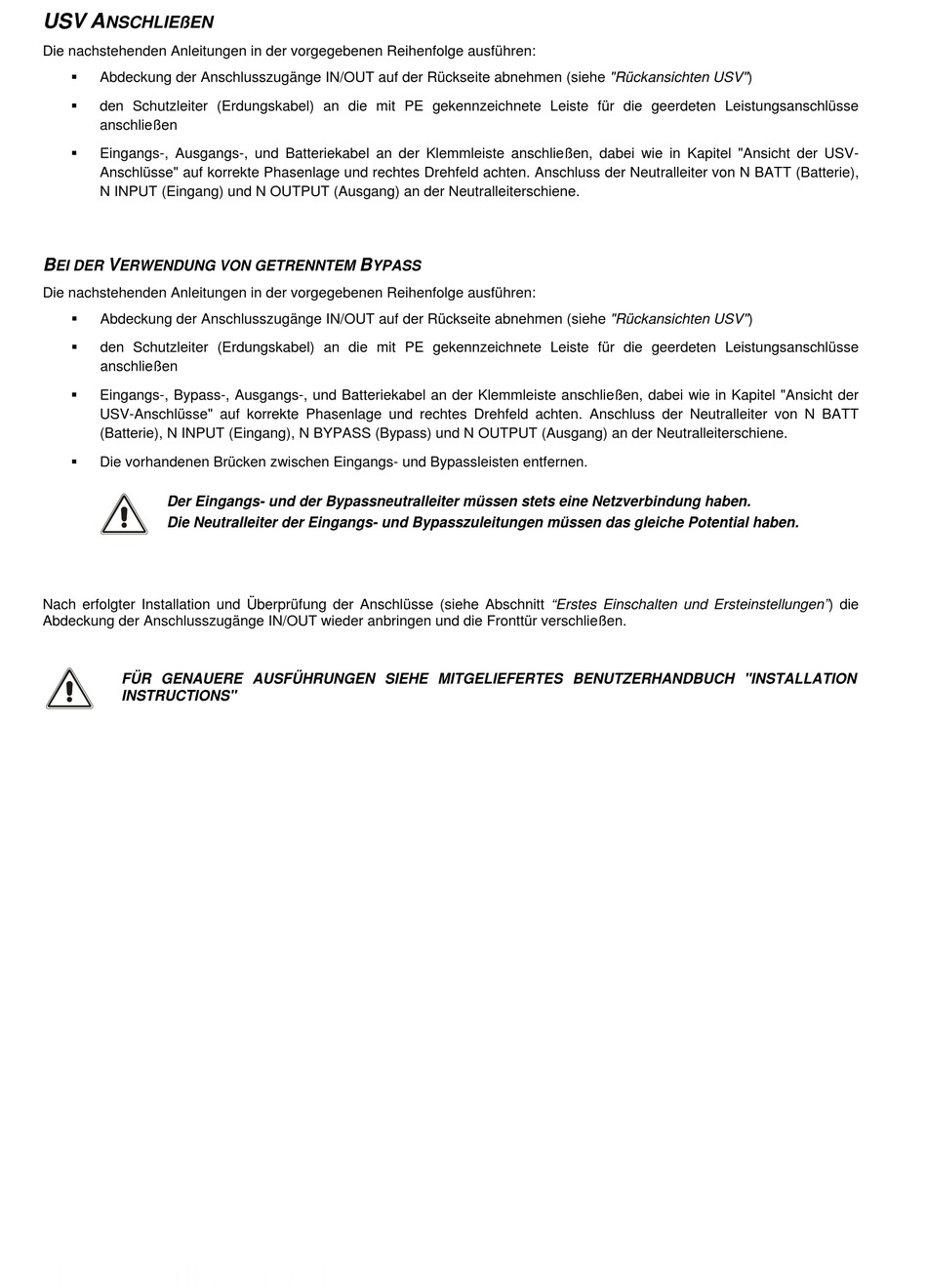

USV A
NSCHLIEßEN
Die nachstehenden Anleitungen in der vorgegebenen Reihenfolge ausführen:
Abdeckung der Anschlusszugänge IN/OUT auf der Rückseite abnehmen (siehe "Rückansichten USV")
den Schutzleiter (Erdungskabel) an die mit PE gekennzeichnete Leiste für die geerdeten Leistungsanschlüsse
anschließen
Eingangs-, Ausgangs-, und Batteriekabel an der Klemmleiste anschließen, dabei wie in Kapitel "Ansicht der USV-
Anschlüsse" auf korrekte Phasenlage und rechtes Drehfeld achten. Anschluss der Neutralleiter von N BATT (Batterie),
N INPUT (Eingang) und N OUTPUT (Ausgang) an der Neutralleiterschiene.
B
V
EI DER
ERWENDUNG VON GETRENNTEM
Die nachstehenden Anleitungen in der vorgegebenen Reihenfolge ausführen:
Abdeckung der Anschlusszugänge IN/OUT auf der Rückseite abnehmen (siehe "Rückansichten USV")
den Schutzleiter (Erdungskabel) an die mit PE gekennzeichnete Leiste für die geerdeten Leistungsanschlüsse
anschließen
Eingangs-, Bypass-, Ausgangs-, und Batteriekabel an der Klemmleiste anschließen, dabei wie in Kapitel "Ansicht der
USV-Anschlüsse" auf korrekte Phasenlage und rechtes Drehfeld achten. Anschluss der Neutralleiter von N BATT
(Batterie), N INPUT (Eingang), N BYPASS (Bypass) und N OUTPUT (Ausgang) an der Neutralleiterschiene.
Die vorhandenen Brücken zwischen Eingangs- und Bypassleisten entfernen.
Der Eingangs- und der Bypassneutralleiter müssen stets eine Netzverbindung haben.
Die Neutralleiter der Eingangs- und Bypasszuleitungen müssen das gleiche Potential haben.
Nach erfolgter Installation und Überprüfung der Anschlüsse (siehe Abschnitt "Erstes Einschalten und Ersteinstellungen") die
Abdeckung der Anschlusszugänge IN/OUT wieder anbringen und die Fronttür verschließen.
FÜR GENAUERE AUSFÜHRUNGEN SIEHE MITGELIEFERTES BENUTZERHANDBUCH "INSTALLATION
INSTRUCTIONS"
B
YPASS
