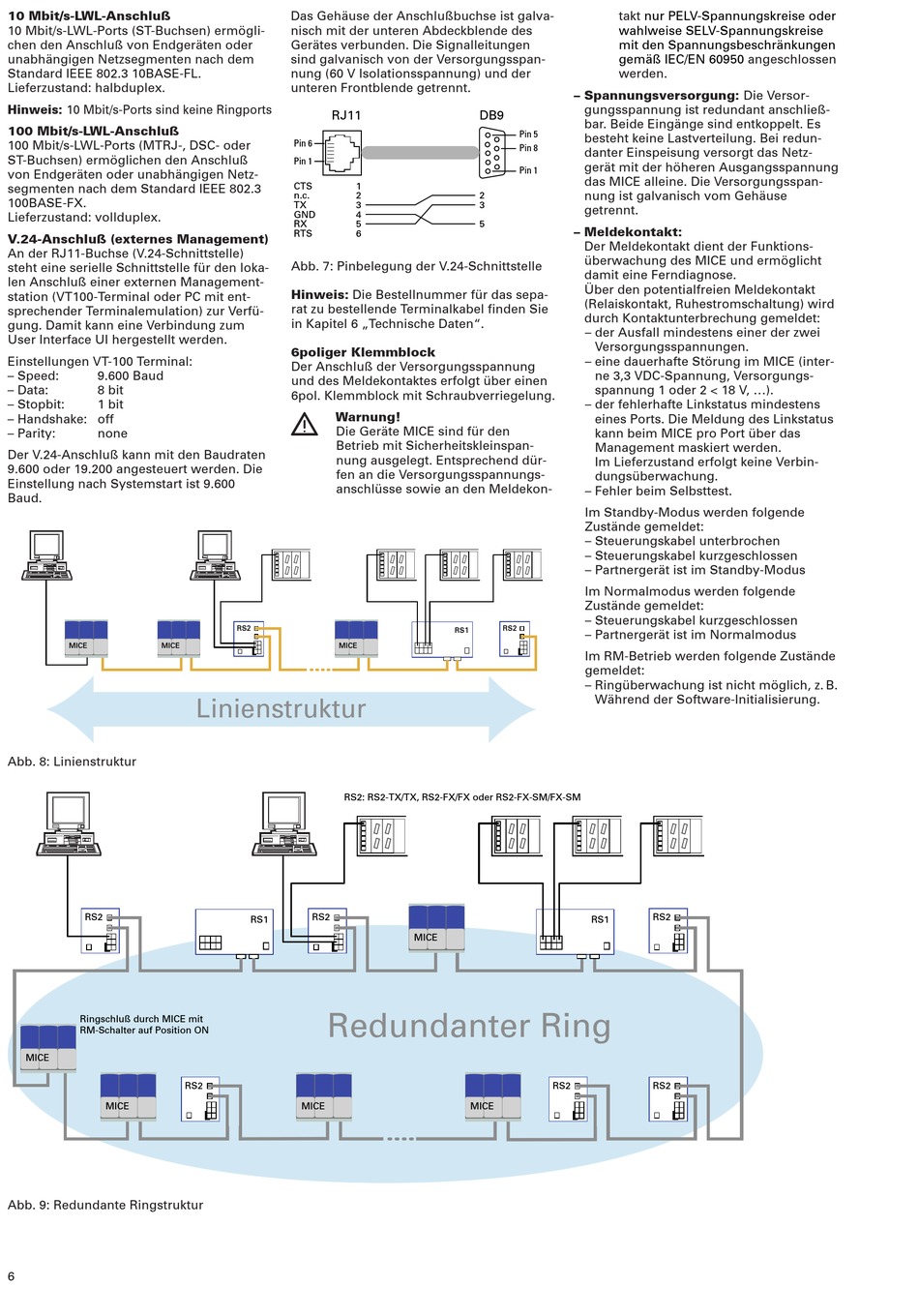

10 Mbit/s-LWL-Anschluß
10 Mbit/s-LWL-Ports (ST-Buchsen) ermögli-
chen den Anschluß von Endgeräten oder
unabhängigen Netzsegmenten nach dem
Standard IEEE 802.3 10BASE-FL.
Lieferzustand: halbduplex.
Hinweis: 10 Mbit/s-Ports sind keine Ringports
100 Mbit/s-LWL-Anschluß
100 Mbit/s-LWL-Ports (MTRJ-, DSC- oder
ST-Buchsen) ermöglichen den Anschluß
von Endgeräten oder unabhängigen Netz-
segmenten nach dem Standard IEEE 802.3
100BASE-FX.
Lieferzustand: vollduplex.
V.24-Anschluß (externes Management)
An der RJ11-Buchse (V.24-Schnittstelle)
steht eine serielle Schnittstelle für den loka-
len Anschluß einer externen Management-
station (VT100-Terminal oder PC mit ent-
sprechender Terminalemulation) zur Verfü-
gung. Damit kann eine Verbindung zum
User Interface UI hergestellt werden.
Einstellungen VT-100 Terminal:
– Speed: 9.600 Baud
– Data: 8 bit
– Stopbit: 1 bit
– Handshake: off
– Parity: none
Der V.24-Anschluß kann mit den Baudraten
9.600 oder 19.200 angesteuert werden. Die
Einstellung nach Systemstart ist 9.600
Baud.
MICE MICE
Abb. 8: Linienstruktur
RS2
Ringschluß durch MICE mit
RM-Schalter auf Position ON
MICE
MICE
Abb. 9: Redundante Ringstruktur
6
Das Gehäuse der Anschlußbuchse ist galva-
nisch mit der unteren Abdeckblende des
Gerätes verbunden. Die Signalleitungen
sind galvanisch von der Versorgungsspan-
nung (60 V Isolationsspannung) und der
unteren Frontblende getrennt.
RJ11
Pin 6
Pin 1
CTS 1
n.c. 2
TX 3
GND 4
RX 5
RTS 6
Abb. 7: Pinbelegung der V.24-Schnittstelle
Hinweis: Die Bestellnummer für das sepa-
rat zu bestellende Terminalkabel finden Sie
in Kapitel 6 „Technische Daten".
6poliger Klemmblock
Der Anschluß der Versorgungsspannung
und des Meldekontaktes erfolgt über einen
6pol. Klemmblock mit Schraubverriegelung.
Warnung!
z
Die Geräte MICE sind für den
Betrieb mit Sicherheitskleinspan-
nung ausgelegt. Entsprechend dür-
fen an die Versorgungsspannungs-
anschlüsse sowie an den Meldekon-
RS2
MICE
Linienstruktur
RS2: RS2-TX/TX, RS2-FX/FX oder RS2-FX-SM/FX-SM
RS2
RS1
Redundanter Ring
RS2
MICE
– Spannungsversorgung: Die Versor-
gungsspannung ist redundant anschließ-
DB9
bar. Beide Eingänge sind entkoppelt. Es
Pin 5
besteht keine Lastverteilung. Bei redun-
Pin 8
danter Einspeisung versorgt das Netz-
gerät mit der höheren Ausgangsspannung
Pin 1
das MICE alleine. Die Versorgungsspan-
nung ist galvanisch vom Gehäuse
2
3
getrennt.
5
– Meldekontakt:
Der Meldekontakt dient der Funktions-
überwachung des MICE und ermöglicht
damit eine Ferndiagnose.
Über den potentialfreien Meldekontakt
(Relaiskontakt, Ruhestromschaltung) wird
durch Kontaktunterbrechung gemeldet:
Im Standby-Modus werden folgende
Zustände gemeldet:
Im Normalmodus werden folgende
Zustände gemeldet:
RS2
RS1
Im RM-Betrieb werden folgende Zustände
gemeldet:
MICE
RS2
MICE
takt nur PELV-Spannungskreise oder
wahlweise SELV-Spannungskreise
mit den Spannungsbeschränkungen
gemäß IEC/EN 60950 angeschlossen
werden.
– der Ausfall mindestens einer der zwei
Versorgungsspannungen.
– eine dauerhafte Störung im MICE (inter-
ne 3,3 VDC-Spannung, Versorgungs-
spannung 1 oder 2 < 18 V, ...).
– der fehlerhafte Linkstatus mindestens
eines Ports. Die Meldung des Linkstatus
kann beim MICE pro Port über das
Management maskiert werden.
Im Lieferzustand erfolgt keine Verbin-
dungsüberwachung.
– Fehler beim Selbsttest.
– Steuerungskabel unterbrochen
– Steuerungskabel kurzgeschlossen
– Partnergerät ist im Standby-Modus
– Steuerungskabel kurzgeschlossen
– Partnergerät ist im Normalmodus
– Ringüberwachung ist nicht möglich, z. B.
Während der Software-Initialisierung.
RS2
RS1
RS2
