Tensionamento cinghia

Informazioni

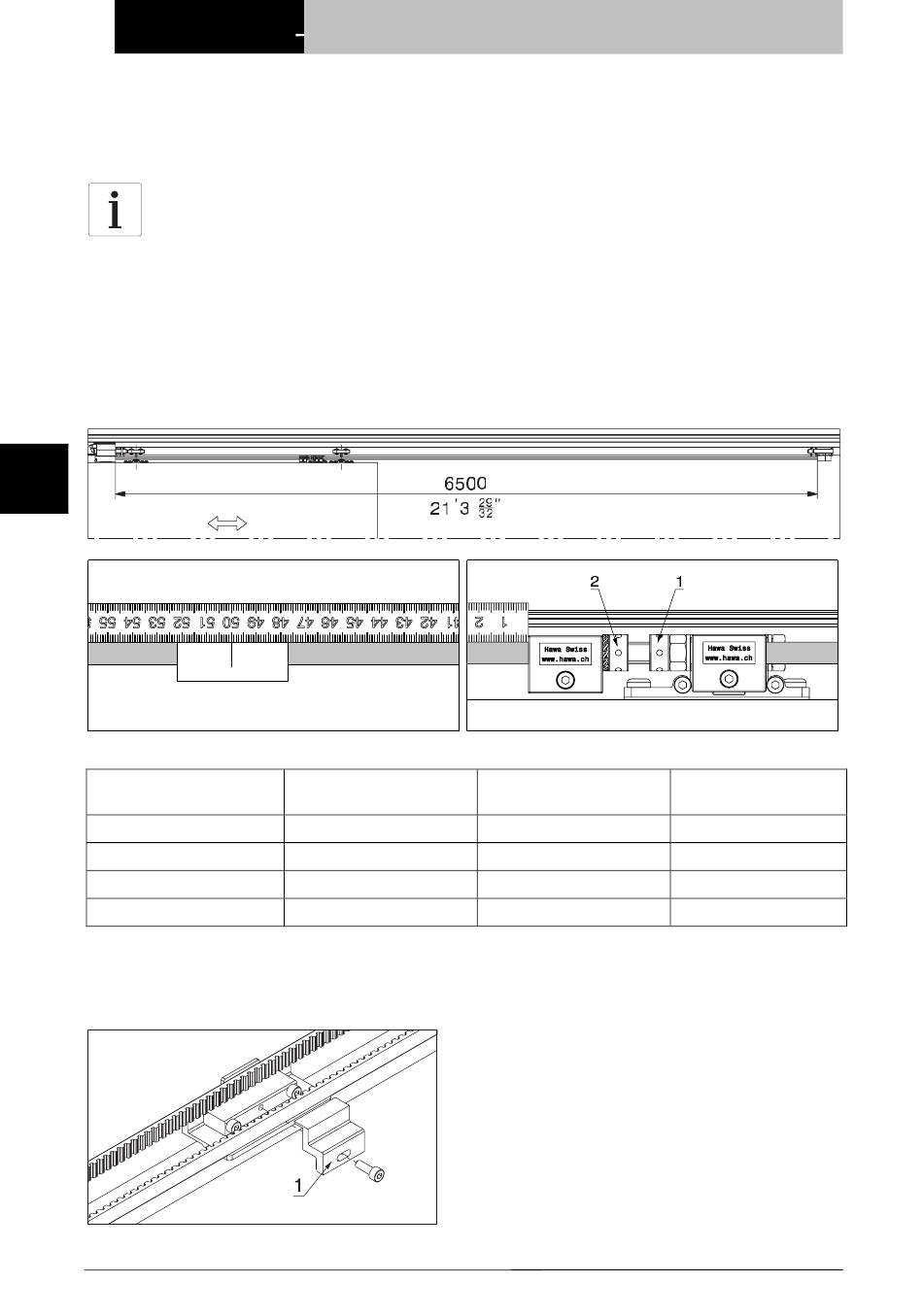

1. Misurare l'interasse (nell'esempio 6,50 m).
2. Rilevare dalla tabella sottostante la «misura pre-tensionamento» (nell'esempio 500 mm).
3. In quest'area incollare una striscia adesiva sulla cinghia dentata.
4. Tracciare un segno sulla striscia adesiva (misura pre-tensionamento).
5. Servendosi della spina fornita, tendere la cinghia sull'anello tenditore (1) fino a raggiungere la «misura
post-tensionamento» della tabella.
6. Bloccare l'anello tenditore con l'anello d'arresto (2), quindi allineare il tutto parallelamente allo scuro
affinché non strisci nel rivestimento!
Interasse
0,90 - 1,99 m
2,00 - 3,99 m
4,00 - 5,99 m
6,00 - 7,50 m
Con accessorio «trascinatore per sistemi Symmetric
I due scuri devono essere posizionati nella posizione «aperto» (sull'arresto finale). Spingere la parte anteriore
del trascinatore (1) sul trascinatore e fissarla con la vite.
18 Hawa AG CH-8932 Mettmenstetten www.hawa.ch Tel. +41-1-767 91 91 Fax +41-1-767 91 78
– Frontslide 60/matic
Il corretto montaggio e la corretta tensione della cinghia dentata
sono il presupposto per il funzionamento ineccepibile del sistema!
Misura pre-
tensionamento
700 mm (350 mm)
600 mm
550 mm
500 mm
aussen
a l'extérieur
outside
all'esterno
Misura post-
tensionamento
701 mm (350,5 mm)
601 mm
551 mm
501 mm
Allungamento
1 mm (0,5 mm)
1 mm
1 mm
1 mm
Con riserva di modifiche tecniche
