HAWA Frontslide 140 matic Montageanleitung

Vorschau ausblenden Andere Handbücher für Frontslide 140 matic:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
www.hawa.com

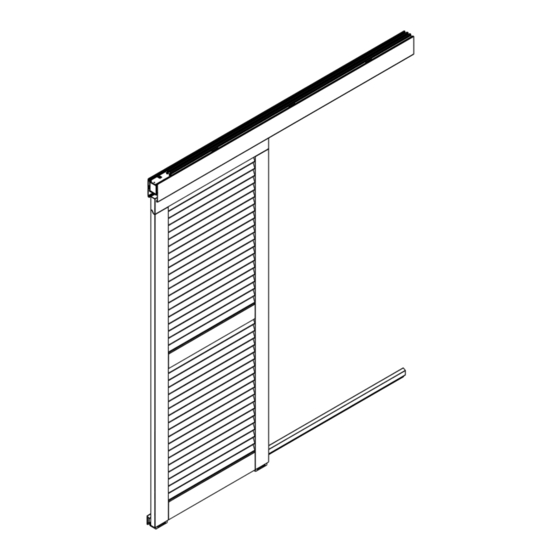

Hawa Frontslide 140 matic
Hawa Frontslide 100 matic
Hawa Frontslide 60 matic
Planungs- und Montageanleitung
Beschlag zum automatischen Schieben von Holz-, Metall- oder Leichtmetall-
Schiebeläden bis 60 kg / 100 kg / 140 kg
Instructions de conception et de montage
Ferrure pour le coulissement automatique de volets coulissants en bois,
métal ou métal léger pesant respectivement jusqu'à 60 kg / 100 kg / 140 kg
Planning and installation instructions
Hardware for automatic sliding shutters made of wood, metal or aluminium
weighing up to 60 kg (132 lbs.) / 100 kg (220 lbs.) / 140 kg (308 lbs.)
24991
c
Patente / Brevets / Patents

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HAWA Frontslide 140 matic

Inhaltszusammenfassung für HAWA Frontslide 140 matic

  • Seite 1 Hawa Frontslide 140 matic Hawa Frontslide 100 matic Hawa Frontslide 60 matic Planungs- und Montageanleitung Beschlag zum automatischen Schieben von Holz-, Metall- oder Leichtmetall- Schiebeläden bis 60 kg / 100 kg / 140 kg Instructions de conception et de montage Ferrure pour le coulissement automatique de volets coulissants en bois, métal ou métal léger pesant respectivement jusqu’à...
  • Seite 2 Berechnung: Aufhängepunkte Berechnung: Bohrungen Schiebeladen Berechnung: Bohrungen untere Schiebeladenführung Vormontage Vormontage: Schiebeladen Montage Montage: Laufschiene Montage: Hawa Motronic 60, Hawa Motronic 100 oder Hawa Motronic 140 Montage: Führungsschiene Montage: Schiebeladen Montage: Endanschlag Montage: Zahnriemen Montage: Zahnriemen spannen Montage: Inbetriebnahme Montage: Verblendung Demontage 10.1...

  • Seite 3: Produktinformation

    Hawa Frontslide 60 matic 100 matic 140 matic 2 Produktinformation Bestimmungsgemässe Verwendung Der Hawa Frontslide 60 matic, Hawa Frontslide 100 matic oder Hawa Frontslide 140 matic dient ausschliesslich als Sicht- und Son- nenschutz. Bestimmungsgemässer Verwendungsort Aussenbereich mit ländlichem Binnenlandklima, ohne speziell hohe Belastung durch Umweltverschmutzung und min. 20 km vom Meer entfernt.

  • Seite 4: Sicherheitsvorschriften

    Entfernen der Abdeckblende Die am Hawa Frontslide 60 matic, Hawa Frontslide 100 matic oder Hawa Frontslide 140 matic angebrachte Abdeckblende darf nur von autorisiertem Personal zu Servicearbeiten entfernt werden. Der Betrieb darf erst nach Anbringen der Abdeckblenden wieder aufgenommen werden.
  • Seite 5 Informations sur les produits Consignes de sécurité Abréviations, symboles Aperçus généraux Aperçu général : Hawa Frontslide 60 matic, 100 matic et 140 matic Aperçu général: numéros de position Planification Planification: Hawa Frontslide 60 matic Planification: profil porteur en équerre pour système Hawa Frontslide 60 matic Planification: profil porteur en équerre avec profil d’écartement pour système 60 matic...

  • Seite 6: Informations Sur Les Produits

    Une fois que le montage du système Hawa Frontslide 60 matic, Hawa Frontslide 100 matic ou Hawa Frontslide 140 matic a été ef- fectué, l’unité d’entraînement Hawa Motronic 60, Hawa Motronic 100 ou Hawa Motronic 140 doit être installée et mise en service par un spécialiste.

  • Seite 7: Consignes De Sécurité

    Les caches de protection placés sur les systèmes Hawa Frontslide 60 matic, Hawa Frontslide 100 matic et Hawa Frontslide 140 matic ne peuvent être retirés que par une personne habilitée aux travaux de service après-vente. L’exploitation ne peut être reprise qu’après remise en place des caches de protection.
  • Seite 8 Planning Planning: Hawa Frontslide 60 matic Planning: Angled profile support for Hawa Frontslide 60 matic Planning: Angled profile support with spacer profile for Hawa Frontslide 60 matic Planning: Hawa Frontslide 100 matic Planning: Hawa Frontslide 140 matic Planning: Guide situations...

  • Seite 9: Product Information

    Hawa Frontslide 60 matic 100 matic 140 matic 2 Product information Intended use The Hawa Frontslide 60 matic, Hawa Frontslide 100 matic or Hawa Frontslide 140 matic serves exclusively as a privacy screen ansun protection. Intended place of use External area with a rural inland climate, no particularly high pollution burden and at least 20 km (12.4 mi) away from the sea.

  • Seite 10: Safety Regulations

    Indicates a hazard with low risk that can result in light to moderate injury or material damage. Removing the cover Only authorized personnel are permitted to remove the cover attached to the Hawa Frontslide 60 matic, Hawa Frontslide 100 matic or Hawa Frontslide 140 matic for maintenance and service purposes.
  • Seite 11 Hawa Frontslide 60 matic 100 matic 140 matic 4 Abkürzungen, Symbole / A bréviations, symboles / A bbreviations, symbols Anlagebreite / Largeur d’installation / Installation width Führungsschiene / Rail de guidage / Bottom guide channel Lichtmassbreite / Largeur intérieure /...

  • Seite 12: Übersichten

    5 Übersichten / A perçus généraux / O verviews Übersicht: Hawa Frontslide 60 matic, 100 matic und 140 matic Aperçu général : Hawa Frontslide 60 matic, 100 matic et 140 matic Overview: Hawa Frontslide 60 matic, 100 matic and 140 matic 12/44...
  • Seite 13 Hawa Frontslide 60 matic 100 matic 140 matic Übersicht: Positionsnummern Aperçu général: numéros de position Overview: position numbers Hawa Frontslide 60 matic Hawa Frontslide 100 matic Hawa Frontslide 140 matic 24839 24840 24841 24795 24797 24799 24796 24798 24800 17119...
  • Seite 14 Hawa Frontslide 60 matic 100 matic 140 matic 6 Planung / P lanification / P lanning Planung: Hawa Frontslide 60 matic Planification: Hawa Frontslide 60 matic Planning: Hawa Frontslide 60 matic 14/44...
  • Seite 15 Hawa Frontslide 60 matic 100 matic 140 matic Platz für Hirschmannstecker vorsehen. Prévoir de la place pour le connecteur Hirschmann. Provide space for a Hirschmann plug. 15/44...
  • Seite 16 Hawa Frontslide 60 matic 100 matic 140 matic Planung: Winkeltragprofil zu Hawa Frontslide 60 matic Planification: profil porteur en équerre pour système Hawa Frontslide 60 matic Planning: Angled profile support for Hawa Frontslide 60 matic Platz für Hirschmannstecker vorsehen. Prévoir de la place pour le connecteur Hirschmann.
  • Seite 17 Hawa Frontslide 60 matic 100 matic 140 matic Planung: Winkeltragprofil mit Distanzprofil zu Hawa Frontslide 60 matic Planification: profil porteur en équerre avec profil d’écartement pour système 60 matic Planning: Angled profile support with spacer profile for Hawa Frontslide 60 matic 17/44...
  • Seite 18 Hawa Frontslide 60 matic 100 matic 140 matic Planung: Hawa Frontslide 100 matic Planification: Hawa Frontslide 100 matic Planning: Hawa Frontslide 100 matic 18/44...
  • Seite 19 Hawa Frontslide 60 matic 100 matic 140 matic Planung: Hawa Frontslide 140 matic Planification: Hawa Frontslide 140 matic Planning: Hawa Frontslide 140 matic 19/44...
  • Seite 20 Hawa Frontslide 60 matic 100 matic 140 matic Planung: Führungssituationen Planification: situations de guidage Planning: Guide situations bauseits / A effectuer par le client / A effectuer par le client 20/44...

  • Seite 21: Berechnung

    Hawa Frontslide 60 matic 100 matic 140 matic 7 Berechnung / C alculs / C alculation Berechnung: Schiebeladenbreite, Laufschiene und Führungsschiene Calcul: largeur du volet coulissant, rail de roulement et rail de guidage Calculation: Sliding shutter width, top track and bottom guide channel –...
  • Seite 22 Hawa Frontslide 60 matic 100 matic 140 matic Berechnung: Aufhängepunkte Calcul: points de suspension Calculation: Suspension points System / Abstand in mm (inch) (Antriebsseite) Système / Distance en mm (pouces) (côté entraînement) System / distance in mm (inch) (drive side) Hawa Frontslide 60 matic 210 mm (8 ")
  • Seite 23 Hawa Frontslide 60 matic 100 matic 140 matic Berechnung: Bohrungen Schiebeladen Calcul: perçages du volet coulissant Calculation: Drill holes, sliding shutter 23/44...
  • Seite 24 Hawa Frontslide 60 matic 100 matic 140 matic Berechnung: Bohrungen untere Schiebeladenführung Calcul: perçages du guide inférieur du volet coulissant Calculation: Drill holes, bottom sliding shutter guide 24/44...

  • Seite 25: Vormontage

    Hawa Frontslide 60 matic 100 matic 140 matic 8 Vormontage / P rémontage / P re-assembly Vormontage: Schiebeladen Prémontage: volet coulissant Pre-assembly: Sliding shutter 25/44...
  • Seite 26 Hawa Frontslide 60 matic 100 matic 140 matic 26/44...
  • Seite 27 Hawa Frontslide 60 matic 100 matic 140 matic 9 Montage / M ontage / A ssembly Montage: Laufschiene Montage: rail de roulement Assembly: Top track 27/44...
  • Seite 28 Hawa Frontslide 60 matic 100 matic 140 matic Montage: Hawa Motronic 60, Hawa Motronic 100 oder Hawa Motronic 140 Montage: Hawa Motronic 60, Hawa Motronic 100 ou Hawa Motronic 140 Assembly: Hawa Motronic 60, Hawa Motronic 100 or Hawa Motronic 140 - Fixieren Sie das Anschlusskabel mit der Bride links oder rechts an die Antriebseinheit.
  • Seite 29 Hawa Frontslide 60 matic 100 matic 140 matic Montage: Führungsschiene Montage: rail de guidage Assembly: Bottom guide channel 29/44...
  • Seite 30 Hawa Frontslide 60 matic 100 matic 140 matic Montage: Schiebeladen Montage: volet coulissant Assembly: Sliding shutter 30/44...
  • Seite 31 Hawa Frontslide 60 matic 100 matic 140 matic Schiebeladen leicht nach vorne ziehen Schiebeladenführung in Führungsschiene einsetzen Tirer légèrement le volet coulissant vers l’avant Introduire le guide du volet coulissant dans le rail de Pull the sliding shutters slightly forwards...
  • Seite 32 Hawa Frontslide 60 matic 100 matic 140 matic Montage: Endanschlag Montage: butée de fin de course Assembly: End stop Schiebeladen schliessen Schiebeladen öffnen Fermer le volet coulissant Ouvrir le volet coulissant Close the sliding shutter Open the sliding shutter Endanschlag in dieser Position fixieren Fixer la butée de fin de course dans cette position...
  • Seite 33 Hawa Frontslide 60 matic 100 matic 140 matic Montage: Zahnriemen Montage: courroie dentée Assembly: Toothed belt - Anlage muss leichtgängig bewegbar sein. - Zahnriemen im stromlosen Zustand einführen und mit dem Zahnriemenschloss verbinden. - L’installation doit pouvoir être bougée aisément.
  • Seite 34 Hawa Frontslide 60 matic 100 matic 140 matic Montage: Zahnriemen spannen Montage: mise sous tension de la courroie dentée Assembly: Tensioning the toothed belt - Abstand «N» messen (z. B. N = 4,50 m) - Zahnriemen 0.5 mm spannen («Mass nach dem - «Mass vor dem Spannen»...
  • Seite 35 Hawa Frontslide 60 matic 100 matic 140 matic Abstand N Mass vor dem Spannen Mass nach dem Spannen Dehnung Distance N Dimension avant la mise Dimension après la mise Allongement sous tension sous tension Distance N Dimension before tensioning Dimension after tensioning Stretch 0,90 –...
  • Seite 36 Hawa Frontslide 60 matic 100 matic 140 matic VORSICHT Beschädigung des Getriebes – Nach Montage des Zahnriemens die Schiebeläden nur mit max. 5 cm/s verschieben – Nicht in den Endanschlag schieben ATTENTION Endommagement du système de transmission – Après le montage de la courroie dentée, ne pas déplacer les volets coulissants à plus de 5 cm/s max.
  • Seite 37 Hawa Frontslide 60 matic 100 matic 140 matic Montage: Inbetriebnahme Montage: mise en service Assembly: Commissioning Für die Inbetriebnahme kann auch die Inbetriebnahmebox (23789) verwendet werden. Lernfahrt Während der Lernfahrt darf die Stromversorgung nicht unterbrochen werden. Die Lernfahrt muss durch eine Person überwacht werden.
  • Seite 38 Hawa Frontslide 60 matic 100 matic 140 matic Montage: Verblendung Montage: cache Assembly: Cover 38/44...

  • Seite 39: Demontage

    Hawa Frontslide 60 matic 100 matic 140 matic 10 Demontage / Démontage / Disassembly 10.1 Demontage: Zahnriemenschloss Démontage: serrure à courroie dentée Disassembly: Toothed belt lock Durch Lösen der Schrauben kann das Zahnriemenschloss von der Grundplatte getrennt werden. Der Schiebeladen kann aus- und wieder eingehängt werden ohne den Zahnriemen zu lösen.
  • Seite 40 Hawa Frontslide 60 matic 100 matic 140 matic 11 Optionales / Options / Optional 11.1 Optionales: Montage mit bauseitiger Hammerkopfschraube Typ 28/15 Option: montage avec vis à tête rectangulaire avec angles abattus de type 28/15 du client Optional: Assembly using hammer head bolts type 28/15 provided by the customer...
  • Seite 41 Hawa Frontslide 60 matic 100 matic 140 matic 11.2 Optionales: Abdeckkappe Option: cache de recouvrement Optional: Cover cap 11.3 Optionales: Verbindungsstifte Option: goujons de raccordement Optional: Connecting pins 41/44...
  • Seite 42 Hawa Frontslide 60 matic 100 matic 140 matic 42/44...
  • Seite 43 Hawa Frontslide 60 matic 100 matic 140 matic 43/44...
  • Seite 44 Hawa. Hawa is a registered trademark of Hawa Sliding Solutions AG ("Hawa"). Product names (such as Junior) are registered by Hawa, or Hawa claims exclusive rights of use to them. The contents of this publication, including photographs and graphics are protected by copyright. These contents may not be copied or modified or otherwise used without Hawa's explicit consent.
