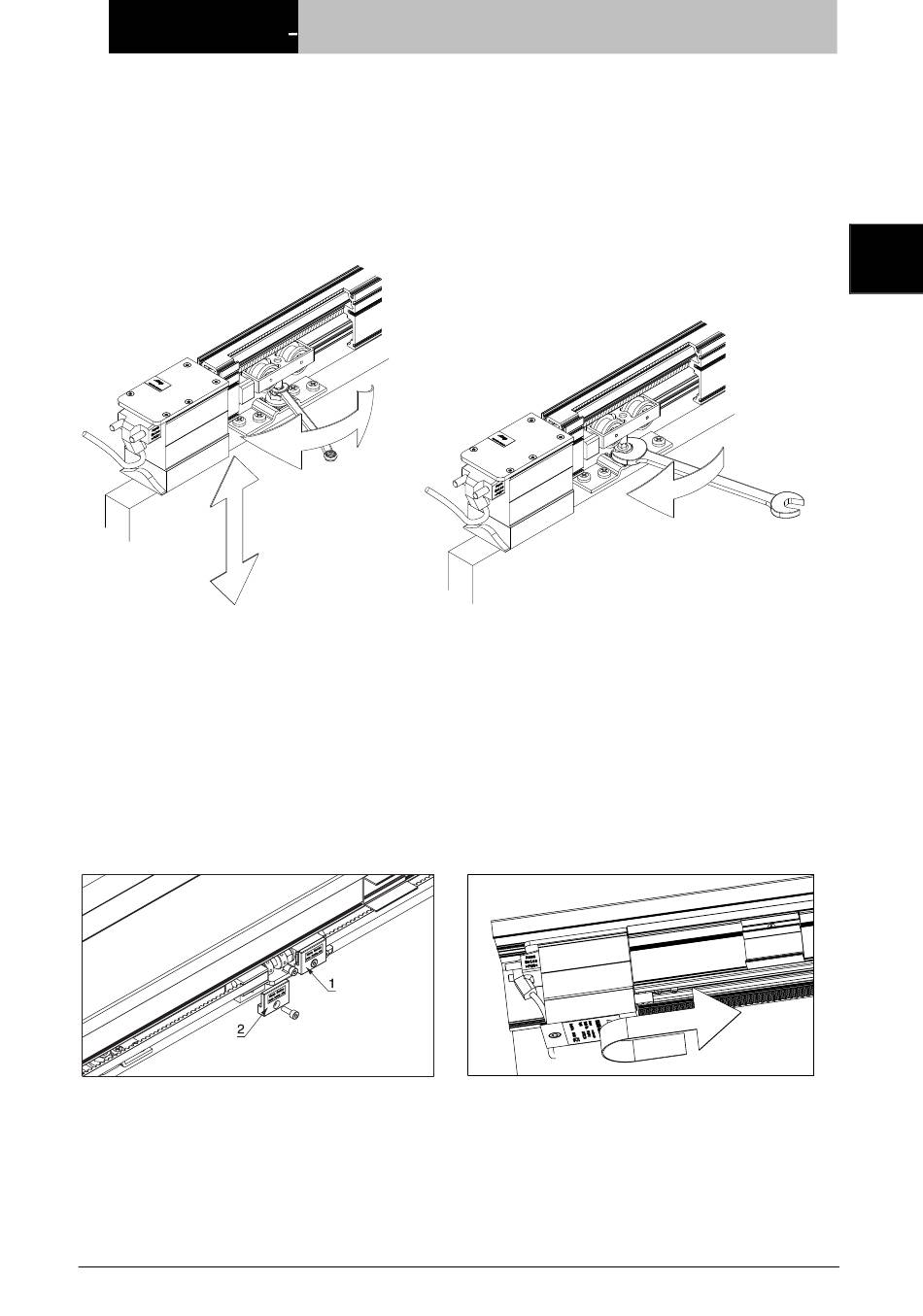

Montage des volets coulissants
1. Faire tourner la vis de suspension dans les chariots.
2. Introduire le volet coulissant dans le guide inférieur.
3. Accrocher le volet coulissant de l'extérieur dans les vis de suspension.
4. Régler le volet coulissant en hauteur (cote entre arête inférieure du rail de roulement et arête supérieure
du volet coulissant = 30 ±2mm).
5. Positionner le volet coulissant, puis serrer solidement les écrous et contre-écrous.
Réglage de la position finale du volet coulissant
On procède au réglage des positions finales du volet coulissant en fixant les butées de fin de course.
Montage de la courroie dentée
Coincer la courroie dentée sur toute la largeur de la mâchoire (1) (écartement entre rail de roulement et
courroie dentée = 7 mm). Faire passer la courroie dentée dans le sens contraire des aiguilles d'une montre
autour de l'entraînement et de la poulie mobile et réglable.
Tirer lentement la courroie dentée jusqu'à la serrure de courroie dentée et serrer au niveau de la mâchoire (2)
sur toute la largeur, puis mettre à longueur.
La courroie dentée doit être pré-montée avec une tension forte.
