Betriebsanleitung Powerman Vario
Inhalt
1.
Einleitung
2.
Sicherheitsbestimmungen
3.
Umgang / Beschaffenheit der Stanzpumpe
3.1
3.2
3.3
4.
5.
6.
7.
8.
9.
1. Einleitung
Vielen Dank, dass Sie sich für eine Powerman Vario entschieden haben.
Diese Betriebsanleitung gibt Ihnen eine detaillierte Anleitung zur Handhabung und zum sicheren Umgang mit dem Werkzeug.
Bitte bewahren Sie diese Betriebsanleitung sorgfältig auf und sorgen sie dafür, dass sie vom Bedienpersonal gelesen, verstanden und eingehalten wird.
Diese Betriebsanleitung ist während der gesamten Lebensdauer des Gerätes mitzuführen.
Sollten Sie nach dem Lesen der Betriebsanleitung noch Fragen zur Stanzpumpe oder der Funktion selbst haben, kontaktieren Sie bitte Ihren
lokalen Vertrieb.
2. Sicherheitsbestimmungen
Werkzeuge mit bewegten Teilen bergen immer das Risiko von Verletzungen und erfordern ein großes Maß an Achtung und Sorgfalt.
Um Risiken zu vermeiden, lesen Sie bitte diese Betriebsanleitung aufmerksam durch bevor Sie mit dieser Stanzpumpe arbeiten.
•
Das Werkzeug darf nur in einwandfreiem Zustand betrieben werden
•
Veränderungen müssen sofort dem Vorgesetzten gemeldet werden
•
Die Arbeitsumgebung ist aufzuräumen
•
Der Arbeitsbereich ist gut auszuleuchten
•
Evtl. austretendes Öl (Leckage) muss sofort aufgewischt werden
•
Das Bedienpersonal ist verpflichtet, geeignete Schutzkleidung zu tragen
(Handschuhe, rutschsichere Arbeitsschuhe, Schutzbrille)
•
Das Arbeiten mit der Stanzpumpe ist zu unterlassen, wenn die Konzentration herabgesetzt sein könnte (z.B. durch Medikamente- oder
Alkoholeinnahme)
•
Kinder fernhalten
Dieses Werkzeug ist nicht für andere, als in dieser Betriebsanleitung beschriebene Arbeiten geeignet und bestimmt.
Im Falle von Missbrauch haften wir nicht für daraus resultierende Schäden.
Für auftretende Schäden, ausgelöst durch falschen Aufbau der Lochwerkzeuge oder Nichtbefolgen der Sicherheitsvorschriften kann die häwa GmbH
nicht haftbar gemacht werden.
Achtung: Beim Arbeiten mit der Stanzpumpe auf sicheren Stand achten. Nicht über die Lochwerkzeuge beugen, da bei fehlerhafter Anwendung evtl.
abbrechende Teile den Anwender treffen können.
Warnung: Stanzungen in stromführenden Gehäusen oder in der Nähe stromführender Teile dürfen nicht vorgenommen werden.
3. Umgang / Beschaffenheit der Stanzpumpe
Diese Handpumpe entspricht dem Stand der Technik, sowie den geltenden Sicherheitsbestimmungen zum Zeitpunkt des Inverkehrbringens im Rahmen
ihrer bestimmungsgemäßen Verwendung.
Technische Änderungen im Rahmen der Weiterentwicklung des Werkzeugs bleiben vorbehalten.
Powerman Vario ohne Rundlocher 2626-7200-01-00
Powerman Vario mit Lochersatz PG1 2626-7206-01-00
Powerman Vario mit Lochersatz PG2 2626-7206-02-00
Powerman Vario mit Lochersatz M1 2626-7207-01-00

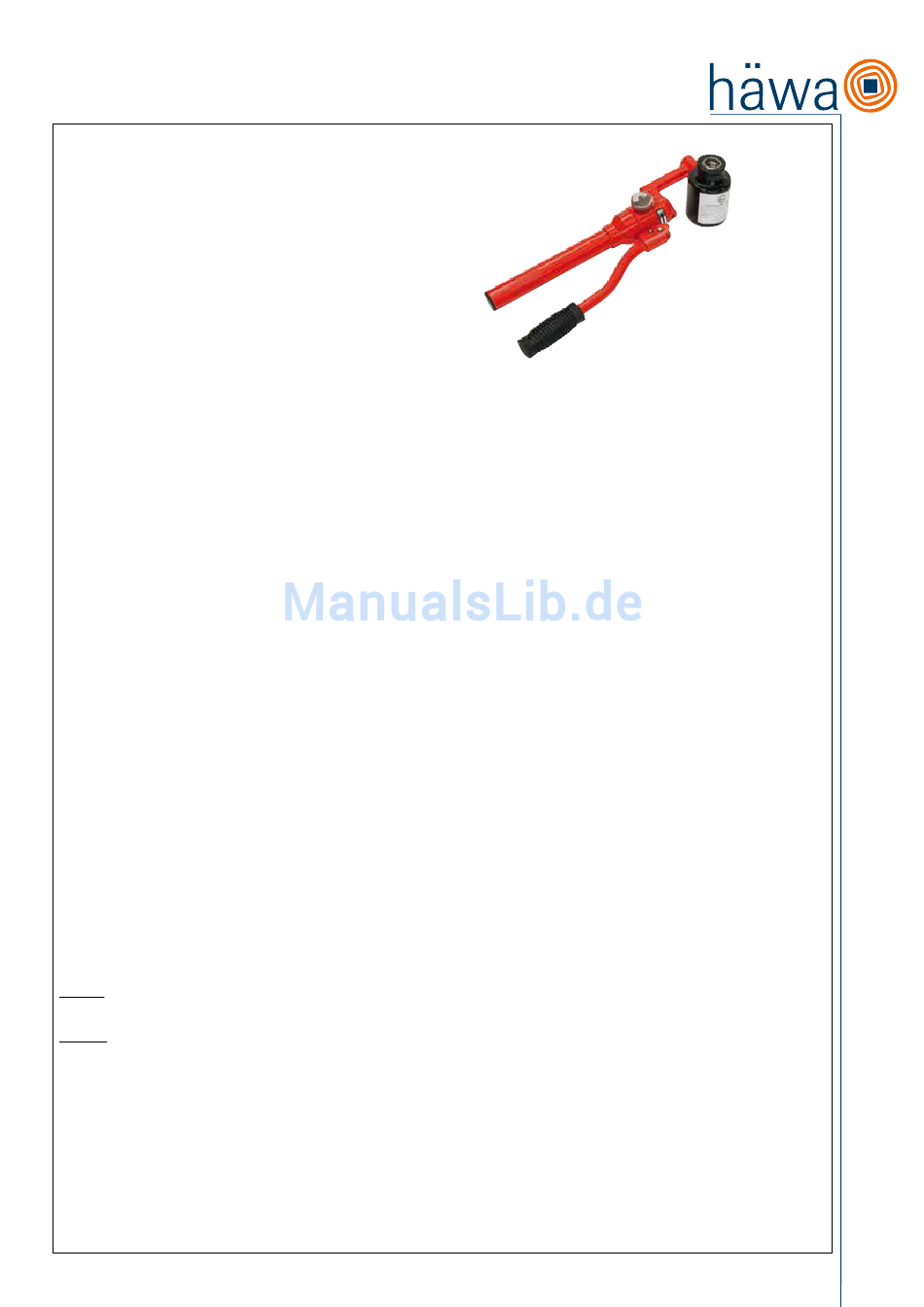

Abbildung: Hydraulik Stanzpumpe ohne Lochersatz
1
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für HAWA 2626-7200-01-00
Inhaltszusammenfassung für HAWA 2626-7200-01-00
-
Seite 1: Inhaltsverzeichnis
Lieferumfang Bediener Praxis Zubehör Wartung / Reinigung Störungen und Service Powerman Vario ohne Rundlocher 2626-7200-01-00 Powerman Vario mit Lochersatz PG1 2626-7206-01-00 Powerman Vario mit Lochersatz PG2 2626-7206-02-00 Powerman Vario mit Lochersatz M1 2626-7207-01-00 Abbildung: Hydraulik Stanzpumpe ohne Lochersatz 1. Einleitung Vielen Dank, dass Sie sich für eine Powerman Vario entschieden haben. -
Seite 2: Bestimmungsgemäße Verwendung
Betriebsanleitung Powerman Vario 3.1 Bestimmungsgemäße Verwendung Die Handpumpe Powerman Vario ist zum Stanzen von Rund- und Formlöchern in Stahl-, Edelstahl- und Aluminiumbleche entwickelt worden. Unter günstigen Voraussetzungen können auch manche Kunststoffe bearbeitet werden (weiche Kunststoffmischungen in Verbindung mit scharfen Werkzeugen). Dazu sind vorab auf jeden Fall Versuche zu machen. Bedingung: Durch das Funktionsprinzip mit Betätigungsschraube sind die zu lochenden Bleche vorzubohren/vorzustanzen. -
Seite 3: Lieferumfang
Betriebsanleitung Powerman Vario 5. Lieferumfang • Hydraulik-Stanzpumpe mit Handbetätigung • 2 Betätigungsschrauben Ø 9,5 mm und Ø 19 mm • 1 Reduzierhülse • im Blechkoffer • Je nach bestellter Variante ohne Lochersatz • oder mit Lochersatz PG1 bestehend aus: je 1 Rundlocher PG9, 11, 13, 16, 21 und Ø 30,5 mm •... -
Seite 4: Zubehör
Betriebsanleitung Powerman Vario 7. Zubehör Achtung: Beachten Sie vor Auswahl eines Lochwerkzeuges die Angaben unter Punkt 3.2 Vorhersehbarer Fehlgebrauch bzw. unsachgemäße Handhabung. Rundlochwerkzeuge passend zu Stanzpumpe Größe max. ø 80 mm Abmessungen Betätigunsschraube Vorbohren Blechstärke max. Artikelnummer St. 37 mm/inch Pg/Pe mm/inch mm/inch... - Seite 5 Betriebsanleitung Powerman Vario Rundlocher Plus passend zu Stanzpumpe Größe max. ø 60 mm Abmessungen Betätigunsschraube Vorbohren Blechstärke max. Artikelnummer St. 37 mm/inch Pg/Pe mm/inch mm/inch mm/ga mm/ga mm/ga 15,2/0.60“ Pg 9 9,5 / 3/8“ 10,5 / 0.41“ 1,5 / 16 2682-0815-20-25 16,5/0.65“...
-
Seite 6: Wartung / Reinigung
Betriebsanleitung Powerman Vario Quadrat-, Rechteck- und Formlocher passend zu Stanzpumpe Bezeichnung Abmessung Vorbohr-ø für Blechstärke max. Lochwerkzeug Ersatzschraube Ersatzmutter mm/inch Betätigungs- Artikelnummer Artikelnummer Artikelnummer ST 37 schraube mm/ga mm/ga mm/ga mm/inch 15,8 x 15,8 / 0.62“ x 0.62“ 13 / 0.51“ 2,0 / 14 1,5 / 16 3,0 / 11... -
Seite 7: Safety Requirements
Code of practice Accessories Maintenance / cleaning Troubleshooting and service Powerman Vario without punch kit 2626-7200-01-00 Powerman Vario with punch kit PG1 2626-7206-01-00 Powerman Vario mit Lochersatz PG2 2626-7206-02-00 Powerman Vario mit Lochersatz M1 2626-7207-01-00 Drawing: Hydraulic pump for punch tools 1. -
Seite 8: Intended Use
Operating instructions Powerman Vario 3.1 Intended Use The Hand pump Powerman Vario has been developed for the rapid punching of round and shaped holes in steel, stainless steel, and aluminum sheets. Under certain conditions, also some plastics can be cut (soft plastics with sharp cutting heads). In such a case, prior trials are required. Requirement: Based on the design using a bolt, it is required to pre-drill a hole in the work piece. -
Seite 9: Code Of Practice
Operating instructions Powerman Vario 6. Code of practice • Locate hole with cross mark (fig. 1). • Pilot holes (fig. 2) for bolt ø 3/8“ use a drill ø 0.41“ for bolt ø 0,44 use a drill ø 0.5“ for bolt ø 3/4“ use a drill ø 0.8“ •... -
Seite 10: Accessories
Operating instructions Powerman Vario 7. Accessories ATTENTION: Please note the details under 3.2. on improper handling before selecting a punching tool. Round punch tools for hydraulic pump Max. size ø 3.15“ Dimensions Bolt Pre-drilling Max. sheet metal thickness Order No. St. - Seite 11 Operating instructions Powerman Vario Round Punches Plus for hydraulic pump Size max. ø 60 mm Dimensions Bolt Pre-drilling Max. sheet metal thickness Order No. St. 37 mm/inch Pg/Pe mm/inch mm/inch mm/ga mm/ga mm/ga 15,2/0.60“ Pg 9 9,5 / 3/8“ 10,5 / 0.41“ 1,5 / 16 2682-0815-20-25 16,5/0.65“...
-
Seite 12: Maintenance / Cleaning
Operating instructions Powerman Vario Square, rectangular and shaped punches for hydraulic pump Description Dimensions Bolt Max. sheet metal thickness Punch tool Replacement Replacement mm/inch mm/ga Order No. bolt screw ST 37 Order No. Order No. mm/ga mm/ga mm/ga 15,8 x 15,8 / 0.62“ x 0.62“ 13 / 0.51“... -
Seite 13: Introduction
Utilisation Accessoires Maintenance / Nettoyage Pannes et service Powerman Vario sans jeu d‘emporte-pièces 2626-7200-01-00 Powerman Vario avec jeu d‘emporte-pièces PG1 2626-7206-01-00 Powerman Vario avec jeu d‘emporte-pièces PG2 2626-7206-02-00 Powerman Vario avec jeu d‘emporte-pièces M1 2626-7207-01-00 Croquis: Pompe hydraulique pour outils de perforation 1. -
Seite 14: Conditions D'utilisation
Mode d‘emploi pour la Powerman Vario 3.1 Conditions d‘utilisation La Pompe manuelle Powerman Vario a été développée pour le poinçonnage rapide de trous rond, formes spécifiques, sur de la tôle, INOX et de l‘aluminium. Dans des conditions précises d‘utilisations on peut également poinçonner du plastique ( plastique mou avec des outils affutés ). Faire un essai avant une utilisation intensive. -
Seite 15: Utilisation
Mode d‘emploi pour la Powerman Vario 6. Utilisation • Tracer en croix et pointer le centre du perçage (croquis 1). • Avant-trous (croquis 2) pour axe ø 9,5 utiliser l‘emporte-pièce de ø 10,5 mm pour axe ø 19 utiliser l‘emporte-pièce de ø 20,4 mm pour axe ø... -
Seite 16: Accessoires
Mode d‘emploi pour la Powerman Vario 7. Accessoires Attention : Avant le choix de l‘outil reportez-vous au paragraphe point 3.2 conditions d‘utilisation. Outils de perforation ronds pour pompe hydraulique Dimensions max. ø 60 mm Dimensions Axes Préperforation Epaisseur de tôle maxi Référence St. - Seite 17 Mode d‘emploi pour la Powerman Vario Emporte-pièces rond Plus pour pompe hydraulique Dimension maxi ø 60 mm Dimensions Axes Préperforation Epaisseur de tôle maxi Référence St. 37 mm/inch Pg/Pe mm/inch mm/inch mm/ga mm/ga mm/ga 15,2/0.60“ Pg 9 9,5 / 3/8“ 10,5 / 0.41“...
-
Seite 18: Maintenance / Nettoyage
Mode d‘emploi pour la Powerman Vario Emporte-pièces carrés, rectangulaires et pour connecteurs pour pompe hydraulique Désignation Dimensions Axes Epaisseur de tôle maxi Outil de perfo- Axe de re- Ecrou de mm/inch mm/ga ration change rechange ST 37 Référence Référence Référence mm/ga mm/ga mm/ga... - Seite 20 häwa GmbH Industriestraße 12 D 88489 Wain Tel. +49 7353 98460 Fax +49 7353 1050 info@haewa.de www.haewa.de D 08451 Crimmitschau D 47167 Duisburg D 63477 Maintal A 4020 Linz Gewerbegebiet Neumühl Dörnigheim Sachsenweg 3 Theodor-Heuss-Str. 128 Carl-Zeiss-Straße 7 Schmachtl GmbH Tel.
