H A W A

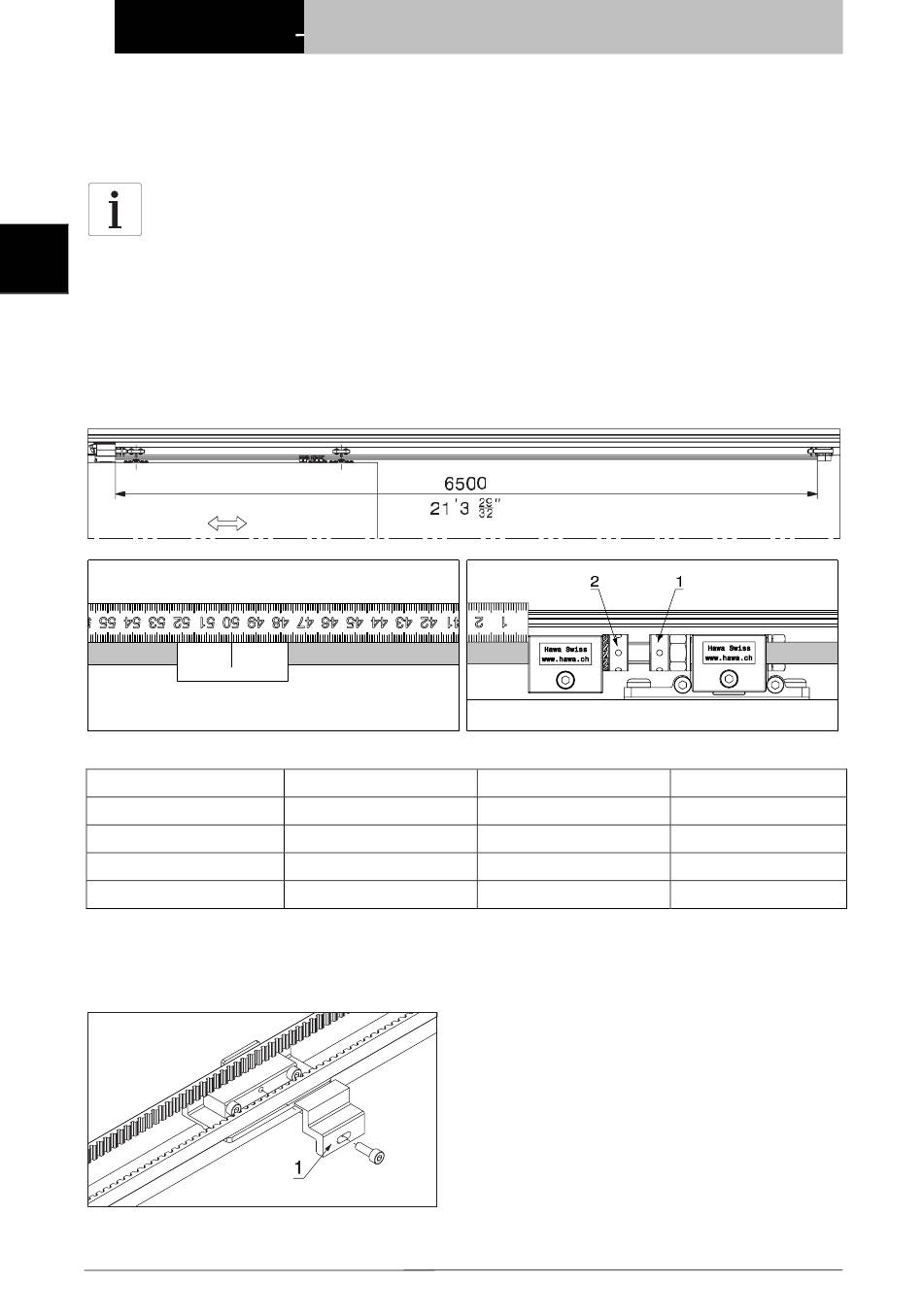

Tendre la courroie dentée
Informations
1. Mesurer l'écartement d'axe (dans notre exemple, 6,50 m).
2. Consulter la «cote avant la tension» dans le tableau ci-dessous (dans notre exemple, 500 mm).
3. Coller une bande adhésive dans cette zone sur la courroie dentée.
4. Apposer une marque sur la bande autocollante (cote avant la tension).
5. Tendre la courroie dentée sur la bague de tension (1) à l'aide de la goupille livrée avec la commande (1)
jusqu'à ce que la «cote avant la tension» du tableau soit atteinte.
6. Bloquer la bague de tension avec la bague d'arrêt (2), puis positionner l'ensemble de la pièce
parallèlement au volet coulissant pour éviter toute éraflure du cache par la suite !
Ecartement d'axe
0,90 bis 1,99 m
2,00 bis 3,99 m
4,00 bis 5,99 m
6,00 bis 7,50 m
Avec accessoire «entraîneur pour installations Symmetric»
Les deux volets coulissants doivent être placés en position «Ouvert» (sur la butée de fin de course). Pousser
la partie avant de l'entraîneur (1) sur l'entraîneur et la fixer avec la vis.
18 Hawa AG CH-8932 Mettmenstetten www.hawa.ch Tél. +41-1-767 91 91 Fax +41-1-767 91 78
– Frontslide 60/matic
Une courroie dentée montée et tendue correctement est un préalable
au fonctionnement impeccable de l'installation !
Cote avant la tension
700 mm (350 mm)
600 mm
550 mm
500 mm
aussen
à l'extérieur
outside
all'esterno
Cote après la tension
701 mm (350,5 mm)
601 mm
551 mm
501 mm
Sous réserve de modifications techniques
Extension
1 mm (0,5 mm)
1 mm
1 mm
1 mm
