3. Caratteristiche tecniche

3.1 Identificazione
1
DMX 4-10 B-PP/E/T-X-4144X
96293585 Type: DMX 221
S/N:00529211
3
4.00 L/h, 10.00 bar, 50 Hz
230/400V 50/60Hz 440/480V 60 Hz
4
96293585P11053100529211
6
7
Made in Germany

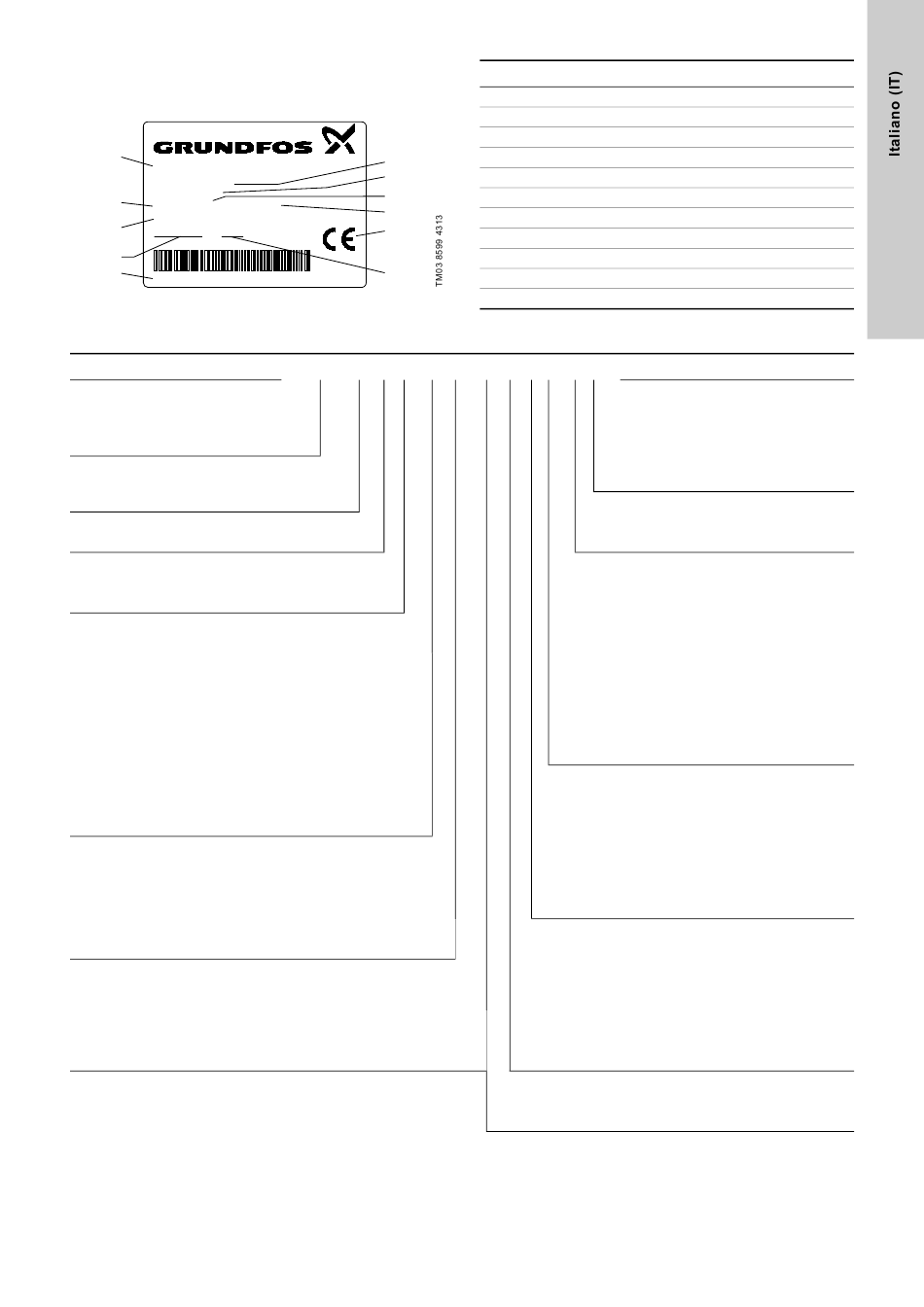

Fig. 1 Targhetta DMX
3.2 Codice del modello
Esempio:
Tipo di pompa
DMX
Portata massima [l/h]
Contropressione massima [bar]
Variante del controllo
D Nessuna unità di controllo
Variante della testa dosatrice
PP Polipropilene
PVC Cloruro di polivinile
SS Acciaio inox, DIN 1.4571*
PP + rilevamento integrato delle perdite
PP-L
della membrana
PVC + rilevamento integrato delle perdite
PVC-L
della membrana
SS + rilevamento integrato delle perdite
SS-L
della membrana
Materiale della guarnizione
E EPDM
V FKM
Materiale della valvola a sfera
PP Polipropilene
PVC Cloruro di polivinile
SS Acciaio inox, DIN 1.4401*
* Come da EN 10027-2
2
11
10
5
9
8
DMX 2000 - 3 D PP /E /PP -X -E 2 TT X E0
Pos. Descrizione
1 Tipo
2 Modello
3 Capacità massima [l/h]
4 Tensione [V]
5 Frequenza [Hz]
6 Codice del prodotto
7 Paese di origine
8 Codice anno e settimana
9 Marchi di approvazione, marchio CE, ecc.
10 Pressione massima [bar]
11 Numero di serie
Variante del motore
Motore PTC per il controllo della
E0
frequenza, 3 x 400 V
Motore PTC con controllo della fre-
E6
quenza, 3 x 400 V
Spina di alimentazione
X Nessuna spina
Connessione, aspirazione/scarico
Flangia, DN 65, con connettori per
R
tubo in PVC, 65/75 mm
Flangia, DN 65, con connettori per
T
tubo PP, 65/75 mm
Flangia, DN 65, con connettori per
U
tubo SS, 65/75 mm
Y Flangia, DN 65
Z Flangia, ANSI, 2 1/2"
Tipo di valvola
Caricamento a molla
Pressione di apertura aspirazione
2 0,1 bar
Pressione di apertura scarico
0,1 bar
Tensione di alimentazione
Senza motore, flangia per
0 pompa singola: IEC BG90 B14
pompa doppia: IEC BG100 B14
Senza motore, flangia NEMA 145C
F
(US)
E 220-240 V / 380-420 V, 50/60 Hz
Posizione del pannello di controllo
X Nessun pannello di controllo
