10.4 Substituir o diafragma
Se possível, enxagúe a cabeça doseadora, por ex.
Nota
fornecendo-lhe água.
10.4.1 Desligar a bomba
1. Desligue a bomba e desconecte-a da alimentação eléctrica.
2. Despressurize o sistema.
3. Execute os passos adequados para assegurar que o fluido
doseador é recolhido em segurança.
10.4.2 Substituir o diafragma
1. Solte os seis parafusos da cabeça doseadora.
2. Remova a cabeça doseadora.
3. Desaparafuse o diafragma rodando-o manualmente no sen-
tido contrário ao dos ponteiros do relógio.
4. Reajuste o anel de retenção (4), o anel do casquilho (5), o
vedante de ressalto (7) e o anel de suporte (6). Substitua
peças com defeito.
5. Aparafuse completamente o diafragma novo.
6. Remova a cobertura do ventilador do motor e rode as pás da
ventoinha até o diafragama atingir o ponto morto traseiro.
7. Volte a colocar cuidadosamente a cabeça doseadora e aperte
os parafusos em quincôcio.
Binário de aperto máximo: 70-80 Nm.
8. Purgue e inicie a bomba doseadora.
2
3
6

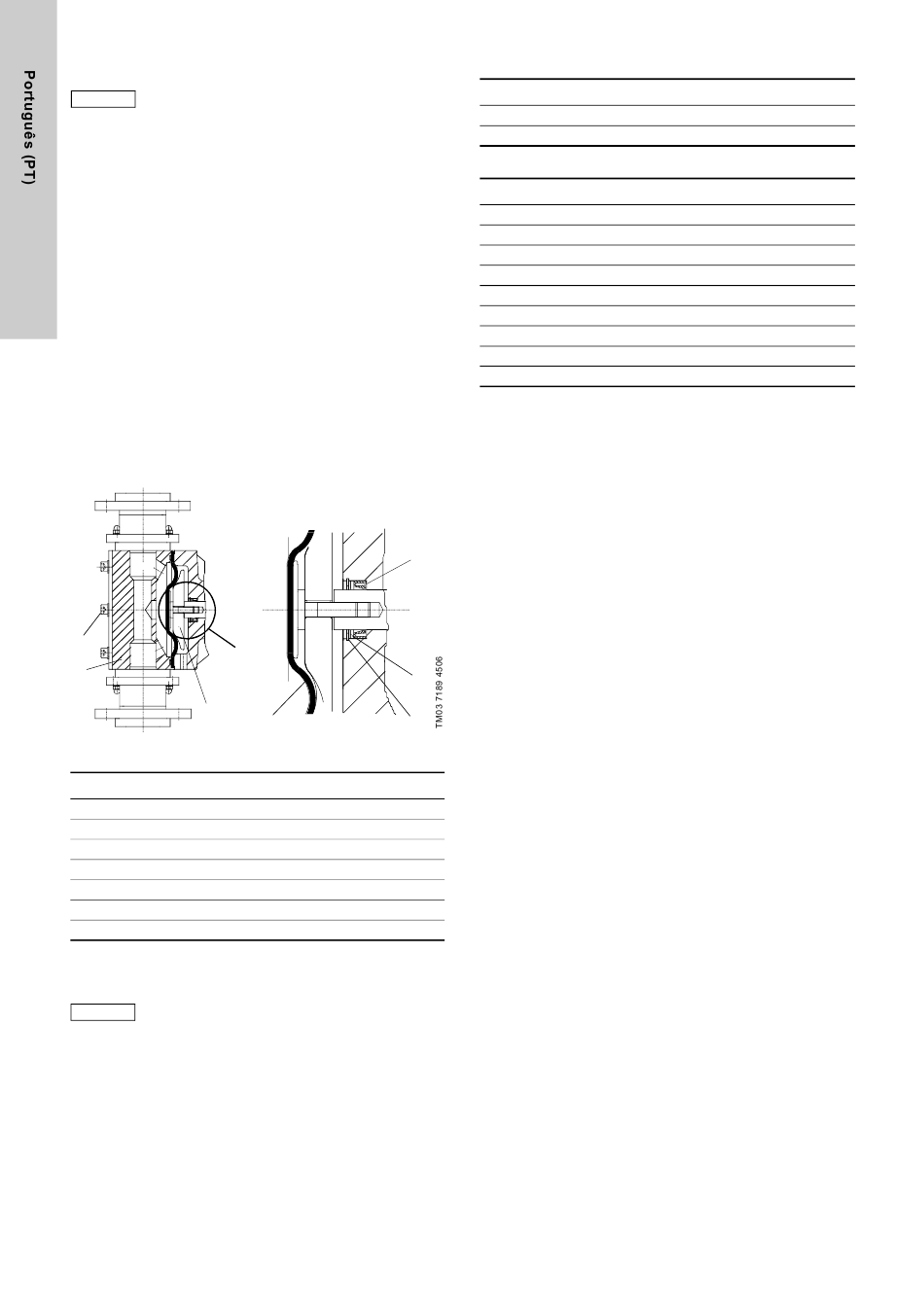

Fig. 20 Substituir o diafragma
Pos. Componentes
1 Diafragma
2 Parafusos da cabeça doseadora
3 Cabeça doseadora
4 Anel de retenção
5 Anel do casquilho
6 Anel de suporte
7 Vedante de ressalto
Após o arranque inicial e após cada substituição da
membrana, aperte os parafusos da cabeça dosea-
dora.
Atenção
Após aproximadamente 6 a 10 horas de operação ou
após dois dias, aperte os parafusos da cabeça dose-
adora com uma chave dinamométrica.
Binário de aperto máximo: 70-80 Nm.
154
7
5
1
4
Engrenagem óleo Grundfos
Número de encomenda
96607809 (555-305)
96729684 (555-306)
Óleo especial alternativo para DHG 68
Fabricante
ARAL
BP
Chevron
ESSO
Fina
Mobil Oil
Texaco
Shell
elf
Descrição
5,0 l DHG 68
7,5 l DHG 68
Designação
Degol BMB 68
BP-Energol GR-XP 68
Chevron NL gear compound 68
Spartan BP 68
Fina Giran 68
Mobilgear 626
Texaco Meropa 68
Tellus 68
reductelf SP 68
