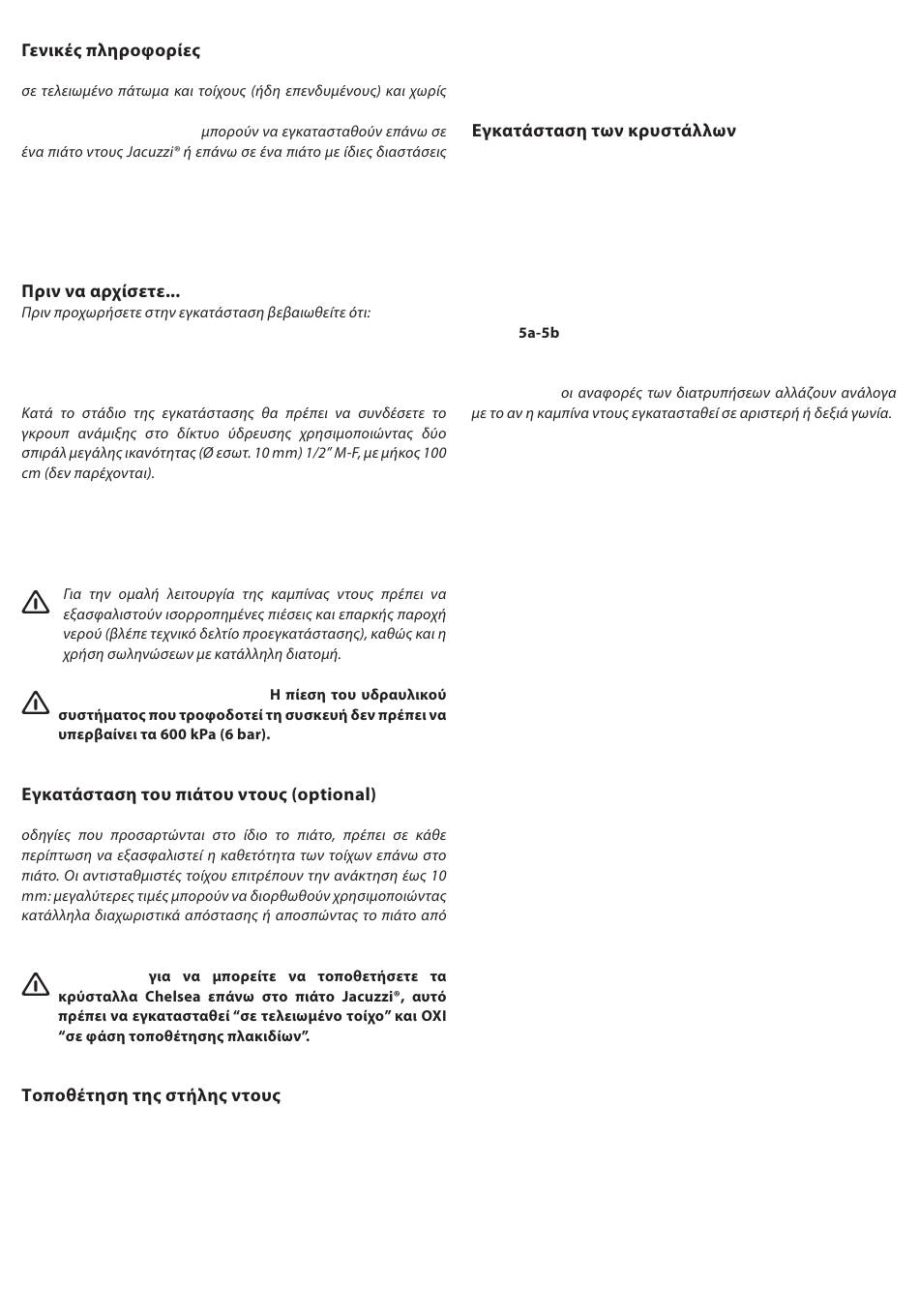

Οι καμπίνες ντους CHELSEA τοποθετούνται πάντα γωνιακά, επάνω
σοβατεπί.
Οι καμπίνες ντους CHELSEA
με το μοντέλο που έχετε επιλέξει.
ΔΙΑΒΑΣΤΕ ΠΛΗΡΩΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΙΝ ΝΑ ΠΡΟΧΩΡΗΣΕΤΕ
ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ.
■
Έχει προετοιμαστεί η επιτοίχια εκροή καθώς και η σύνδεση
με το δίκτυο ύδρευσης και με το ηλεκτρικό δίκτυο (για τα
ηλεκτρονικά μοντέλα).
■
Σε περίπτωση που θέλετε να συνδέσετε την καμπίνα ντους
σε ένα κύκλωμα συναγερμού, θα πρέπει να εφοδιαστείτε με ένα
διπολικό καλώδιο (βλ. κεφ. "Σύνδεση του συναγερμού").
ΠΡΟΣΟΧΗ: (IEC 60335-1/A2)
Εάν η καμπίνα ντους διαθέτει πιάτο Jacuzzi® δείτε σχετικά τις
τον τοίχο.
ΠΡΟΣΟΧΗ:
✐
1) Τοποθετήστε τη στήλη ντους επάνω στο πιάτο,
■
(
σύμφωνα με τις τιμές που υποδεικνύονται.
Σημειώστε τη θέση των αντισταθμιστών.
✐
2) Αφαιρέστε τη στήλη και βγάλτε τους αντισταθμιστές
■
(
(μην πετάτε τις βίδες).
Τοποθετήστε τους αντισταθμιστές όπως υποδεικνύεται και
σημειώστε τη θέση των βιδών στερέωσης στον τοίχο.
✐
3) Σημαδέψτε τον άξονα διατρύπησης των αντισταθμιστών-
■
(
κρυστάλλων, εντοπίζοντας τη θέση των οπών σύμφωνα με τις
τιμές που υποδεικνύονται.
Τρυπήστε και στερεώστε τους αντισταθμιστές.
✐
4) Περάστε επάνω στους αντισταθμιστές τα κρύσταλλα
■
(
που υποδεικνύονται.
✐
■
( ) Σε περίπτωση που πρέπει να εγκαταστήσετε την
οροφή, τρυπήστε τα επάνω προφίλ σύμφωνα με τις τιμές που
υποδεικνύονται.
ΣΗΜΕΙΩΣΗ:
✐
6) Στερεώστε τα επάνω προφίλ στα κρύσταλλα.
■
(
Στα ορθογώνια μοντέλα, ενώστε τα προφίλ με την υποδεικνυόμενη
γωνία (λεπτ.3).
✐
7) Συναρμολογήστε τα κάτω προφίλ.
■
(
Στα ορθογώνια μοντέλα, ενώστε τα προφίλ με την υποδεικνυόμενη
γωνία. Τοποθετήστε στη συνέχεια το ολοκληρωμένο προφίλ
επάνω στο πιάτο, έτσι ώστε τα κρύσταλλα να είναι περασμένα
στο εσωτερικό του τερματικού "t".
✐
8) Ελέγξτε ότι:
■
(
- το τερματικό "t" εφάπτεται στο κρύσταλλο.
- τα κρύσταλλα είναι κάθετα και σε σχέση με το χείλος του
πιάτου.
Ελέγξτε το αλφάδιασμα και ρυθμίστε το όπως υποδεικνύεται.
Από το εσωτερικό της καμπίνας ντους, τοποθετήστε τα μπλοκ
που υποδεικνύονται, έτσι ώστε οι αυτοκόλλητες πλευρές να
εφάπτονται τέλεια στο κρύσταλλο και στο πιάτο.
✐
9) Από το εσωτερικό της καμπίνας ντους, τρυπήστε
■
(
τα προφίλ των κρυστάλλων σύμφωνα με τις τιμές που
υποδεικνύονται και στερεώστε τα στους αντισταθμιστές.
Ελέγξτε το αλφάδιασμα και ρυθμίστε το όπως υποδεικνύεται.
✐
10) Αφαιρέστε το προφίλ και τοποθετήστε σιλικόνη στο
■
(
κάτω μέρος, όπως υποδεικνύεται. Στη συνέχεια τοποθετήστε
το και πάλι ακολουθώντας τις οδηγίες
προσωρινά με την χαρτοταινία.
✐
11) Πάρτε τα συρόμενα κρύσταλλα και τοποθετήστε:
■
(
- τις λαβές (λεπτ. 1)
- τις ροδέλες (λεπτ. 2)
- τα μαγνητικά προφίλ κλεισίματος (λεπτ.3a/3b), προσέχοντας τη
φορά τοποθέτησης.
- τις επάνω φλάντζες (λεπτ.4), προσέχοντας τη φορά
τοποθέτησης.
ΜΟΝΟ ΟΡΘΟΓΩΝΙΑ ΜΟΝΤΕΛΑ
✐
12) Aνάλογα με τη γωνία εγκατάστασης, θα μπορεί να
■
(
χρειαστεί να γυρίσετε τους πείρους των ροδέλων, έτσι ώστε το
75 75
✐
7 και στερεώστε το
