υποδεικνυόμενο μέρος να είναι πάντα τοποθετημένο προς τα
έξω (βλέπε λεπτομέρεια).
ΟΛΑ ΤΑ ΜΟΝΤΕΛΑ
✐
13) Ξεκινώντας από κάτω, τοποθετήστε τις φλάντζες που
■
(
υποδεικνύονται επάνω στα σταθερά κρύσταλλα, έτσι ώστε το
χείλος να είναι γυρισμένο προς τα μέσα (λεπτ.1).
Τοποθετήστε στη συνέχεια τα συρόμενα κρύσταλλα, όπως
υποδεικνύεται (λεπτ.2).
Ξεκινώντας από χαμηλά, τοποθετήστε τις φλάντζες επάνω
στα συρόμενα κρύσταλλα, έτσι ώστε το χείλος να είναι γυρισμένο
προς τα έξω (λεπτ.3).
Τοποθετήστε στη συνέχεια τις κάτω φλάντζες, ξεκινώντας
από τα άκρα που είναι γυρισμένα προς τον τοίχο (λεπτ.4).
Από το εσωτερικό της καμπίνας ντους, τοποθετήστε τα
στοιχεία "s" (Chelsea Round: S1) σε αντιστοιχία με τα τερματικά "t"
και στερεώστε τα με αυτά όπως υποδεικνύεται (λεπτ. 5).
Εφαρμόστε τα στοιχεία "v" (Chelsea Round: v1) όπως
υποδεικνύεται (λεπτ. 6-7, 6a-7a).
ΣΗΜΕΙΩΣΗ: τα προφίλ
ευθυγραμμισμένα με τα στοιχεία "v"/ "v1" (ενεργήστε
ενδεχομένως σ' αυτά τα τελευταία) (λεπτ.7, 7a).
✐
14) Ελέγξτε την κύλιση των κρυστάλλων και τη σύζευξη
■
(
των προφίλ κλεισίματος, ενεργώντας ενδεχομένως στους
πείρους των ροδέλων.
✐
15) Τοποθετήστε σιλικόνη στο πίσω μέρος των
■
(
αντισταθμιστών, όπως υποδεικνύεται.
Επανατοποθετήστε τους κάνοντας να συμπέσουν τα ανοίγματα
με τις οπές. Αφού ελέγξετε πρώτα την καθετότητα, στερεώστε
τους αντισταθμιστές.
✐
16) Ανάλογα με τη γωνία εγκατάστασης, τοποθετήστε τη
■
(
ράβδο που φέρει το ντους επάνω στο πλάι της στήλης γυρισμένη
προς τα έξω.
Κάντε τις διάφορες
(περιλαμβανομένης και της σύνδεσης του σπιράλ που προέρχεται
από το γκρουπ ανάμιξης).
Τοποθετήστε τα πώματα που υποδεικνύονται επάνω στις οπές
που υπάρχουν στο ελεύθερο πλαϊνό της στήλης ντους.
✐
17) Κάντε τις ακόλουθες συνδέσεις:
■
(
- έξοδοι ζεστού-κρύου νερού με το γκρουπ ανάμιξης (λεπτ. A-B).
- ηλεκτρικό σύστημα στο ηλεκτρικό κιβώτιο και ενδεχομένως το
καλώδιο που αφορά το κύκλωμα συναγερμού-ζήτησης βοήθειας
(λεπτ. C, βλέπε και σχετικό κεφάλαιο).
- ισοδυναμική σύνδεση (λεπτ. D).
■
Κάντε έναν πλήρη κύκλο δοκιμής των διαφόρων λειτουργιών,
ελέγχοντας την τέλεια υδραυλική στεγανότητα όλων των
σωληνώσεων και των συνδέσεων.
✐
18) Περάστε τη στήλη ντους στο εσωτερικό των
■
(
αντισταθμιστών και στερεώστε την με τις βίδες που αφαιρέσατε
προηγουμένως.
κλεισίματος πρέπει
συνδέσεις που υποδεικνύονται
■

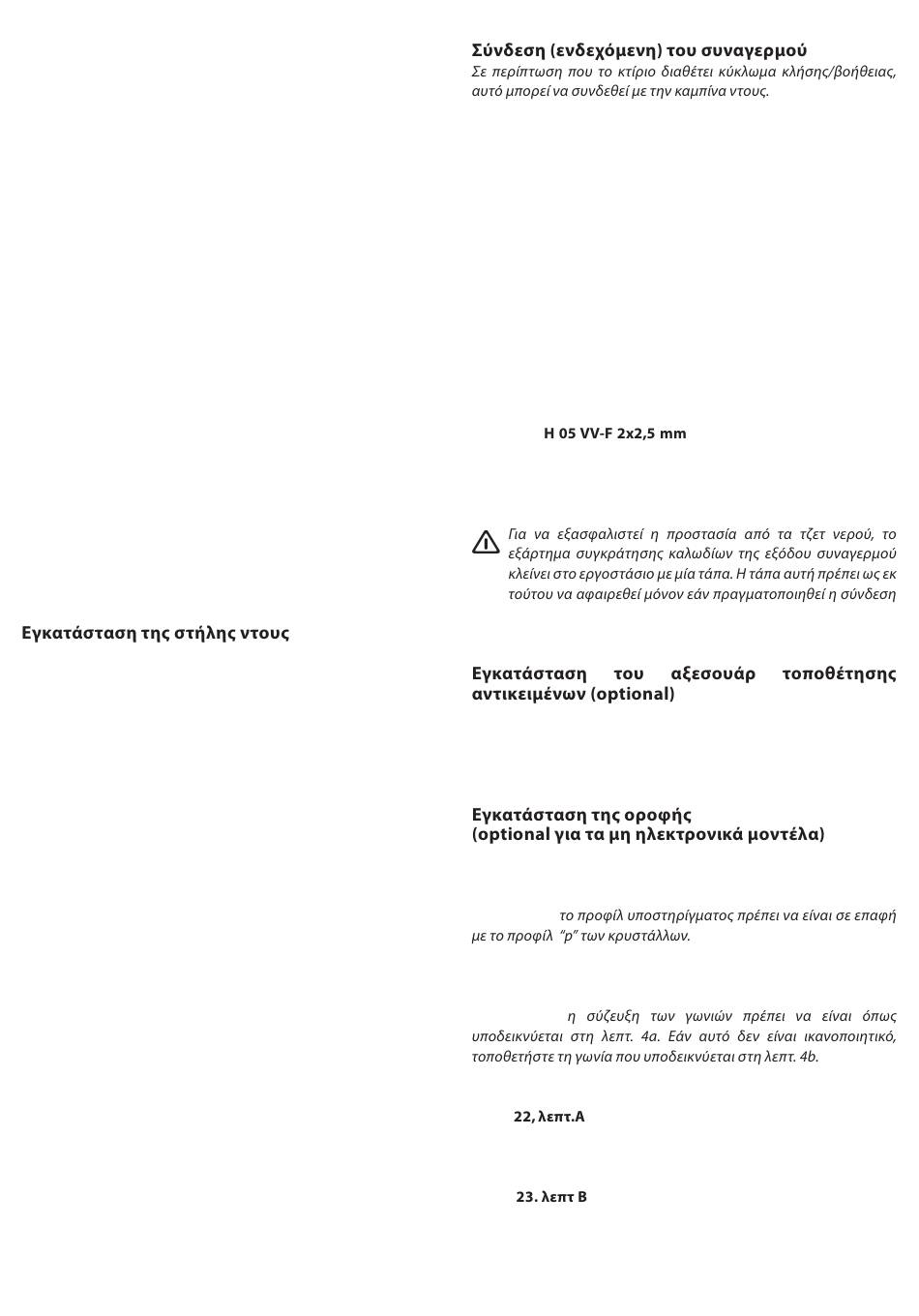

Στο εσωτερικό του ηλεκτρονικού κιβωτίου υπάρχουν δύο
ακροδέκτες που επισημαίνονται με την ένδειξη "ALL", και
αντιστοιχούν με τις επαφές ενός ρελέ που είναι κανονικά ανοιχτές,
στις οποίες ο τεχνικός εγκατάστασης μπορεί να συνδέσει το
κύκλωμα συναγερμού.
■
Όταν στην οθόνη πατηθεί το κουμπί του συναγερμού, ένα ρελέ
στο εσωτερικό του ενεργού ηλεκτρονικού κιβωτίου ενεργοποιεί
τη διάταξη κλήσης/βοήθειας για περίπου 15 δευτερόλεπτα. Ο
ειδοποιητής κλήσης (ήχοι, βομβητές, λάμπες, κλπ.) μπορεί να
τροφοδοτηθεί είτε σε 220/240 V είτε σε χαμηλή τάση, αλλά με
μία μέγιστη απορρόφηση ρεύματος ίση με 2 A.
■
Η σύνδεση του κυκλώματος συναγερμού θα πρέπει να εκτελεστεί
χρησιμοποιώντας ένα καλώδιο με χαρακτηριστικά όχι κατώτερα
του τύπου
να είναι είναι απαραίτητη ώστε το εξάρτημα συγκράτησης καλωδίων
που έχει τοποθετηθεί στο κιβώτιο να εξασφαλίζει τον κατάλληλο
βαθμό προστασίας που προβλέπεται από τους κανονισμούς.
"ΣΥΝΑΓΕΡΜΟΣ".
✐
19) Προσδιορίστε τη βέλτιστη θέση του αξεσουάρ
■
(
τοποθέτησης αντικειμένων επάνω στον τοίχο και προχωρήστε
στην εγκατάσταση, όπως υποδεικνύεται.
✐
20) Τοποθετήστε το προφίλ σχήματος "L" στην απόσταση
■
(
που υποδεικνύεται από τον αντισταθμιστή στήλης (λεπτ.1) και
αφού ελέγξετε το αλφάδιασμα, προχωρήστε στην εγκατάσταση.
ΣΗΜΕΙΩΣΗ:
✐
21) Προχωρήστε στην εγκατάσταση του άλλου προφίλ
■
(
σχήματος "L", ακολουθώντας τις ίδιες υποδείξεις.
ΣΗΜΕΙΩΣΗ:
ΜΟΝΟ ΟΡΘΟΓΩΝΙΑ ΜΟΝΤΕΛΑ
✐
■
(
το πλάι της οροφής που είναι γυρισμένο προς τα έξω.
ΟΛΑ ΤΑ ΜΟΝΤΕΛΑ
✐
■
(
76 76
2
. Η χρήση αυτού του καλωδίου
) Ανάλογα με τη γωνία εγκατάστασης, τρυπήστε
) Στερεώστε την οροφή στα επάνω προφίλ.
