Alarmanschlüsse
Der Steckverbinder des Alarmdienstanschlusses (Stecker DB-15) und der Steckver-
binder des LOM-Anschlusses (RJ-45) befinden sich auf der Alarmkarte. In
werden die Stiftbelegungen für den Steckverbinder des Alarmdienst-
TABELLE 4-9
anschlusses dargestellt.
8 1
9
15

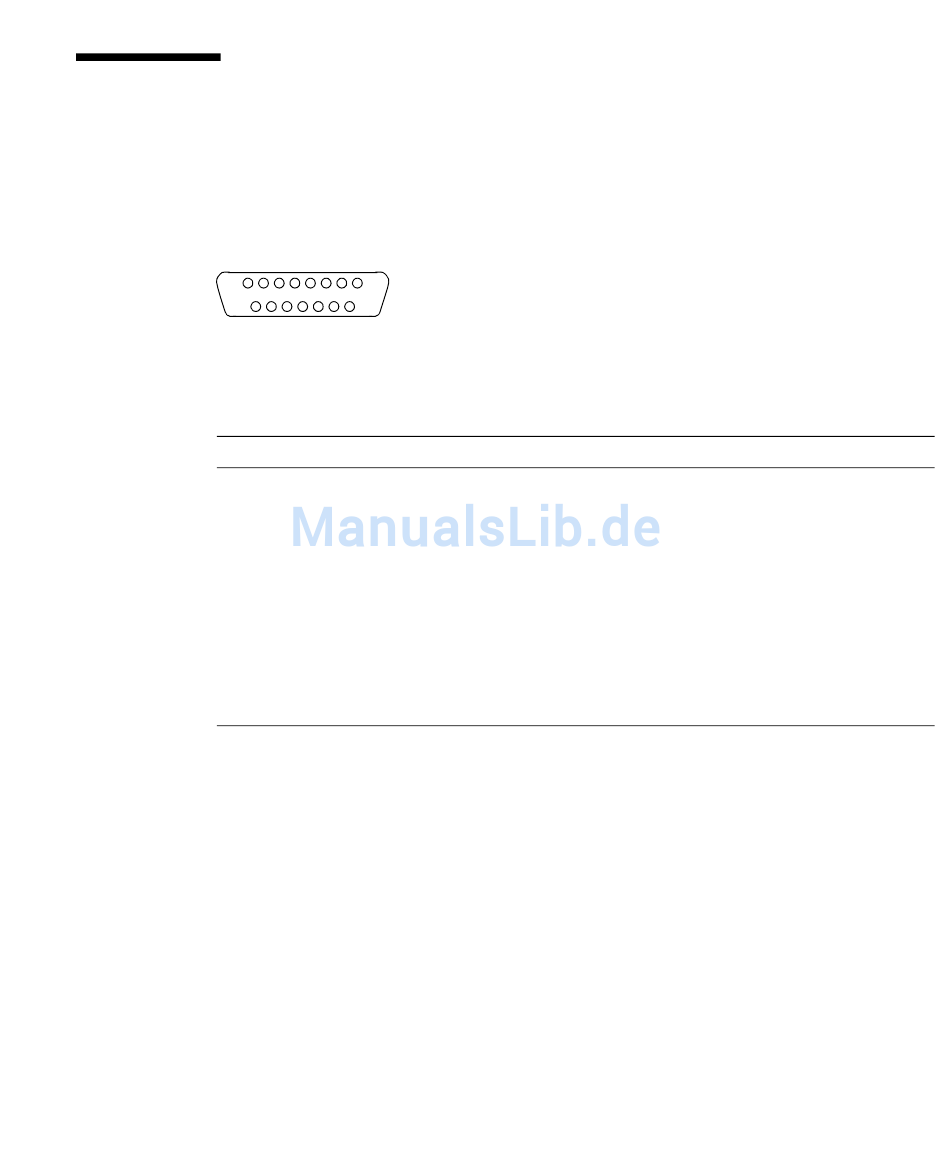

Steckverbinder des Alarmdienstanschlusses DB-15 (Stecker)
ABBILDUNG 4-9
Stiftbelegung für den Steckverbinder des Alarmdienstanschlusses
TABELLE 4-9
Stift Signalname
1 nicht angeschlossen
2 nicht angeschlossen
3 nicht angeschlossen
4 nicht angeschlossen
5 SYSTEM_NO
6 SYSTEM_NC
7 SYSTEM_COM
8 ALARM1_NO
Der serielle Anschluss für das ferne Lights Out Management befindet sich unter dem
Alarmanschluss. Der Stecker ist ein abgeschirmter RJ-45-Stecker. In
werden die Stiftbelegungen des Steckers aufgeführt.
Stift Signalname
9 ALARM1_NC
10 ALARM1_COM
11 ALARM2_NO
12 ALARM2_NC
13 ALARM2_COM
14 nicht angeschlossen
15 nicht angeschlossen
Shell CHGND
Externe E/A-Steckverbinder
TABELLE 4-10
