IC iCLPFA1 Installationsanleitung Seite 93

Installation Instructions
2
1
x4
x4
2
9,5 mm (3/8")
Väggplatta
W x 4
4
V x 4
14,3 mm (9/16")
E x 4
3

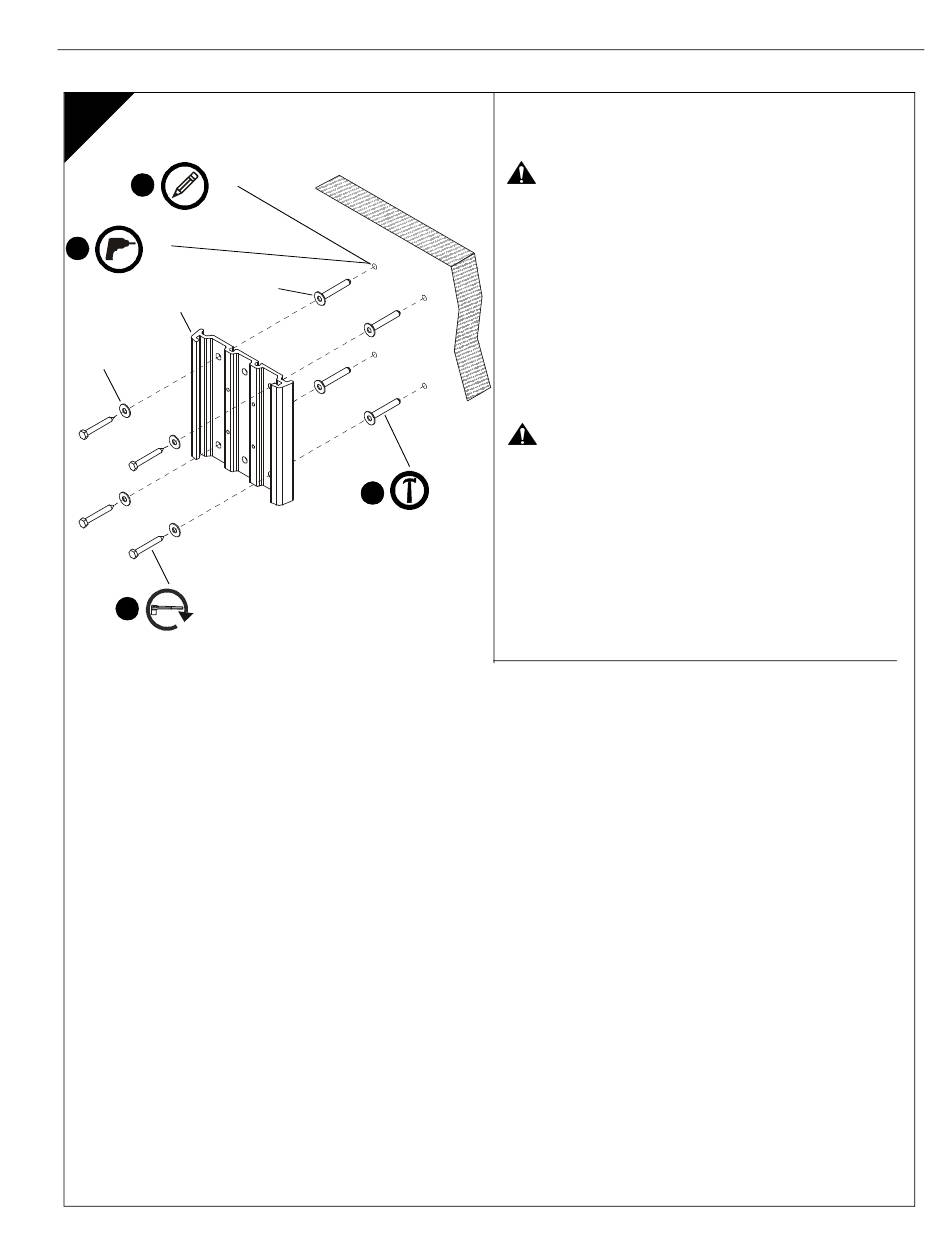

MONTERA VÄGGPLATTAN PÅ VÄGGEN
Montering på betong
VARNING:
Om den här komponenten monteras
på ett för svagt underlag kan det orsaka allvarliga
personskador eller skador på utrustningen! Det är
montörens ansvar att se till att det underlag på vilket
komponenten monteras klarar att stötta upp fem gånger
den totala vikten för all utrustning. Förstärk konstruktionen
vid behov innan komponenten monteras.
1. Montera väggplattan plant och märk ut platserna
för hålen.
2. Borra 9,5 mm hål (3/8") i betongen.
3. Montera förankringar (E) i hålen.
VARNING:
Dra inte åt fästskruvarna för hårt (V)!
4. Montera fästskruvarna (V) genom platta brickor (W),
x4
väggplattan och in i förankringarna (E).
iCLPFA1
93
