IC iCLPFA1 Installationsanleitung Seite 54

iCLPFA1
8
1
1
9
1
2
54
G
12,7 mm (1/2")
A
2
R
S
T
G
12,7 mm (1/2")
A
2
R
S
T
J x4
U x8
x8

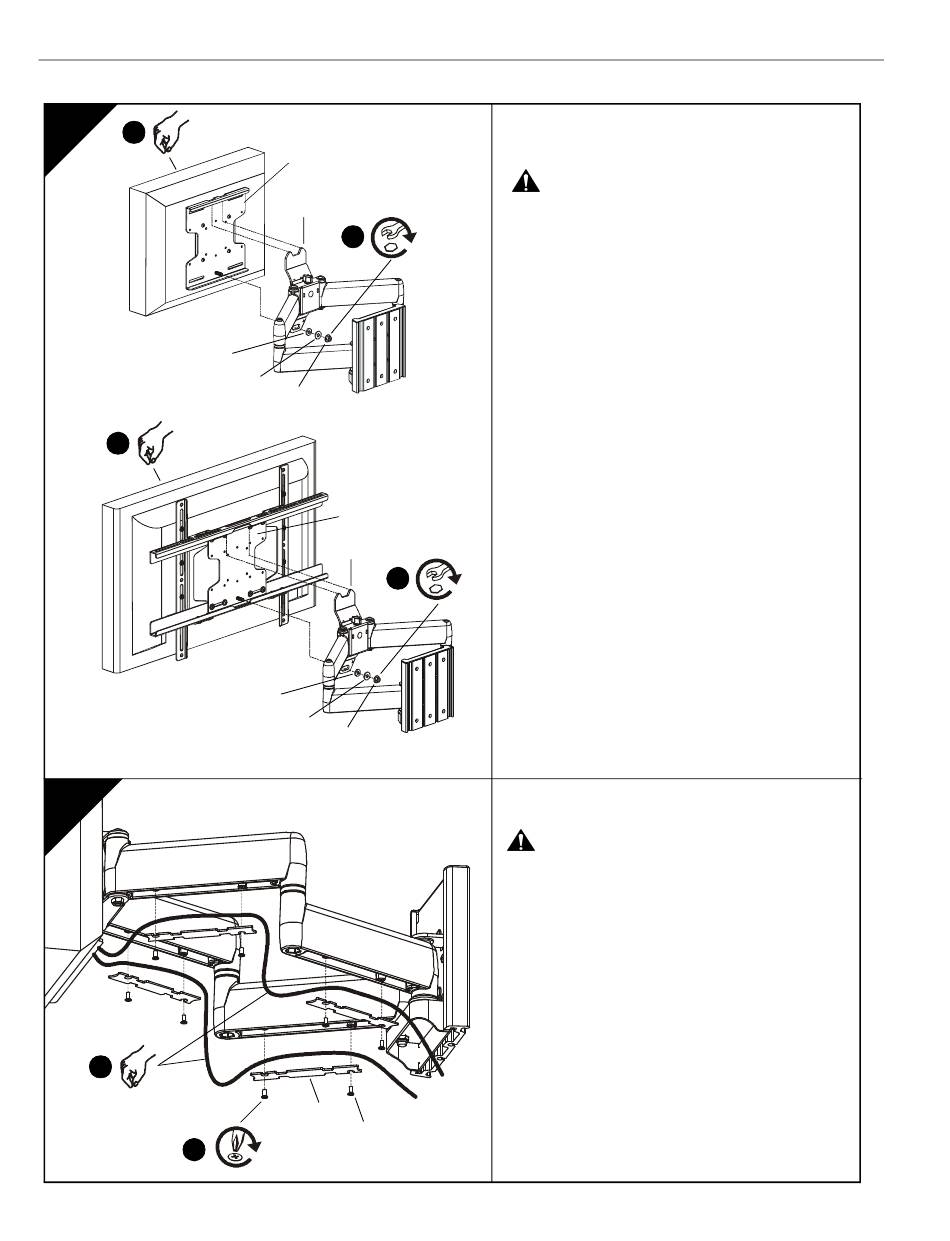

INSTALLAZIONE DEL DISPLAY SUL
GRUPPO DEL BRACCIO
AVVERTENZA:
Un peso superiore alla capacità
nominale può arrecare gravi infortuni o danneggiare
l'apparecchiatura. È responsabilità dell'installatore
verificare che il peso totale di tutti i componenti
montati sul iCLPFA1 non superi 56 kg (125 lb).
1. Allineare le fessure sulla porzione superiore del
copripiastra (G) alle linguette sulla porzione
superiore del gruppo del braccio (A). Abbassare
il display in posizione, inserendo il perno filettato
del copripiastra (G) nella fessura sul gruppo del
braccio (A).
2. Installare il distanziatore (R), la rondella (S) e il
dado (T) sul perno filettato. Serrare saldamente.
GESTIONE DEI CAVI
ATTENZIONE:
Verificare che i cavi non siano tesi
eccessivamente per il movimento del display e che
non vengano intrappolati dall'installazione delle
coperture (J) o delle viti (U).
1. Inserire con cautela i cavi nelle cavità situate nelle
porzioni inferiori dei bracci.
2. Installare ogni copertura (J) con due viti (U).
Installation Instructions
