IC iCLPFA1 Installationsanleitung Seite 66

iCLPFA1
2
1
x 4
x 4
2
9,5 mm (3/8 po)
Plaque murale
W x 4
4
V x 4
14,3 mm (9/16 po)
66
E x 4
3

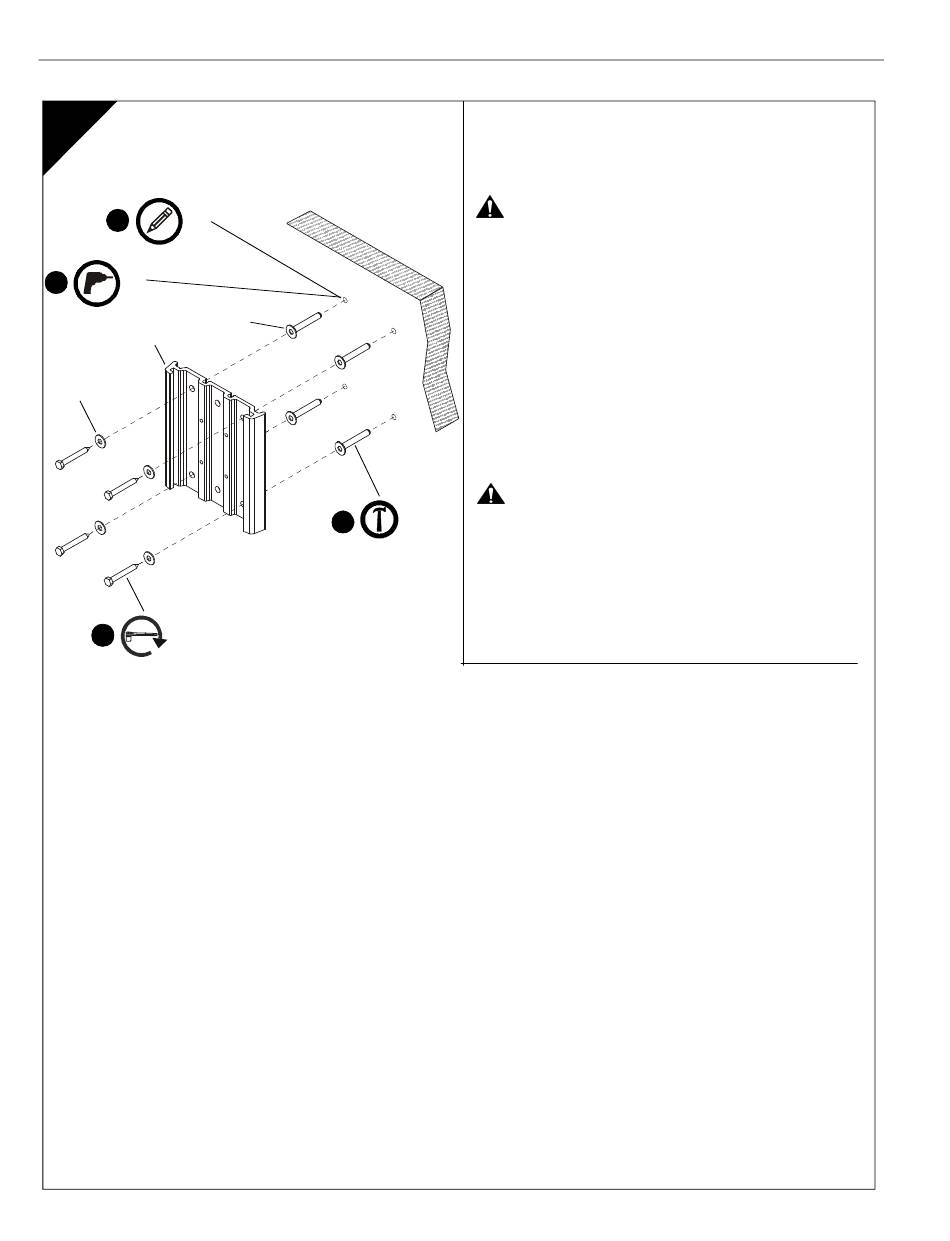

INSTALLER LA PLAQUE MURALE
SUR LE MUR
Installation sur du béton
AVERTISSEMENT :
structurelle adéquate pour cet élément peut résulter en de
graves blessures ou des dommages à l'équipement ! Il en
va de la responsabilité de l'installeur de s'assurer que la
structure sur laquelle l'élément est attaché peut supporter
cinq fois le poids combiné de tous les équipements.
Renforcez la structure si nécessaire avant d'installer
l'élément.
1. Mettre la plaque murale à niveau et marquez
l'emplacement des trous d'implantation.
2. Percez des trous d'implantation de 9,5 mm (3/8 po)
de diamètre dans le béton.
3. Installez les ancrages (E) dans les trous.
PRÉCAUTION :
x 4
les serrez PAS trop ! (Les tire-fond doivent être serrés
à fond, mais pas au-delà).
4. Installez les tire-fond (V) à travers les rondelles plates
(W), la plaque murale et dans les ancrages (E).
Installation Instructions
Ne pas assurer une force
Serrez bien les tire-fond (V) mais NE
