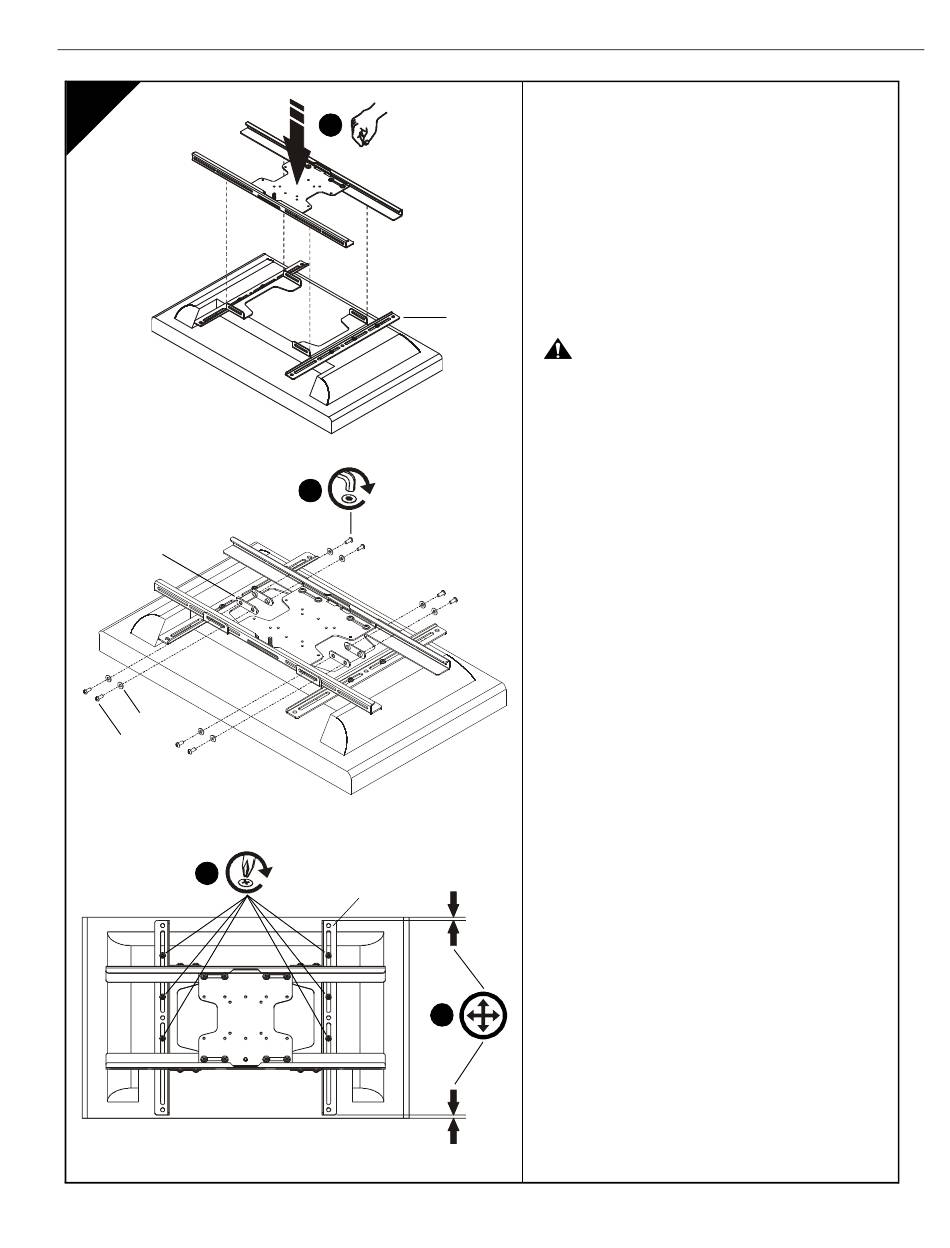

EINBAU DER STIRNPLATTE
AM DISPLAY
1. Die horizontalen Halterungen der
Stirnplattenbaugruppe auf die
vertikalen Halterungen (C) ausrichten
und in Position schieben.
2. Schrauben (N) mit Sechskantschlüssel (K) durch
Unterlegscheiben (P) und horizontale Halterungen
(B) in Spannplatten (H) einbauen. Sicher
festziehen.
3. Stirnplattenbaugruppe auf der Rückseite des
Displays zentrieren.
VORSICHT:
Die Schrauben nicht zu fest anziehen!
4. Alle Schrauben (4, 6 oder 8) durch vertikale
Halterungen (C) in Display festziehen.
