IC iCLPFA1 Installationsanleitung Seite 107

Installation Instructions
7
H x 4
P x 8
N x 8
4
1
C x 2
x 8
2
x 4, x 6, x 8
C x 2
3

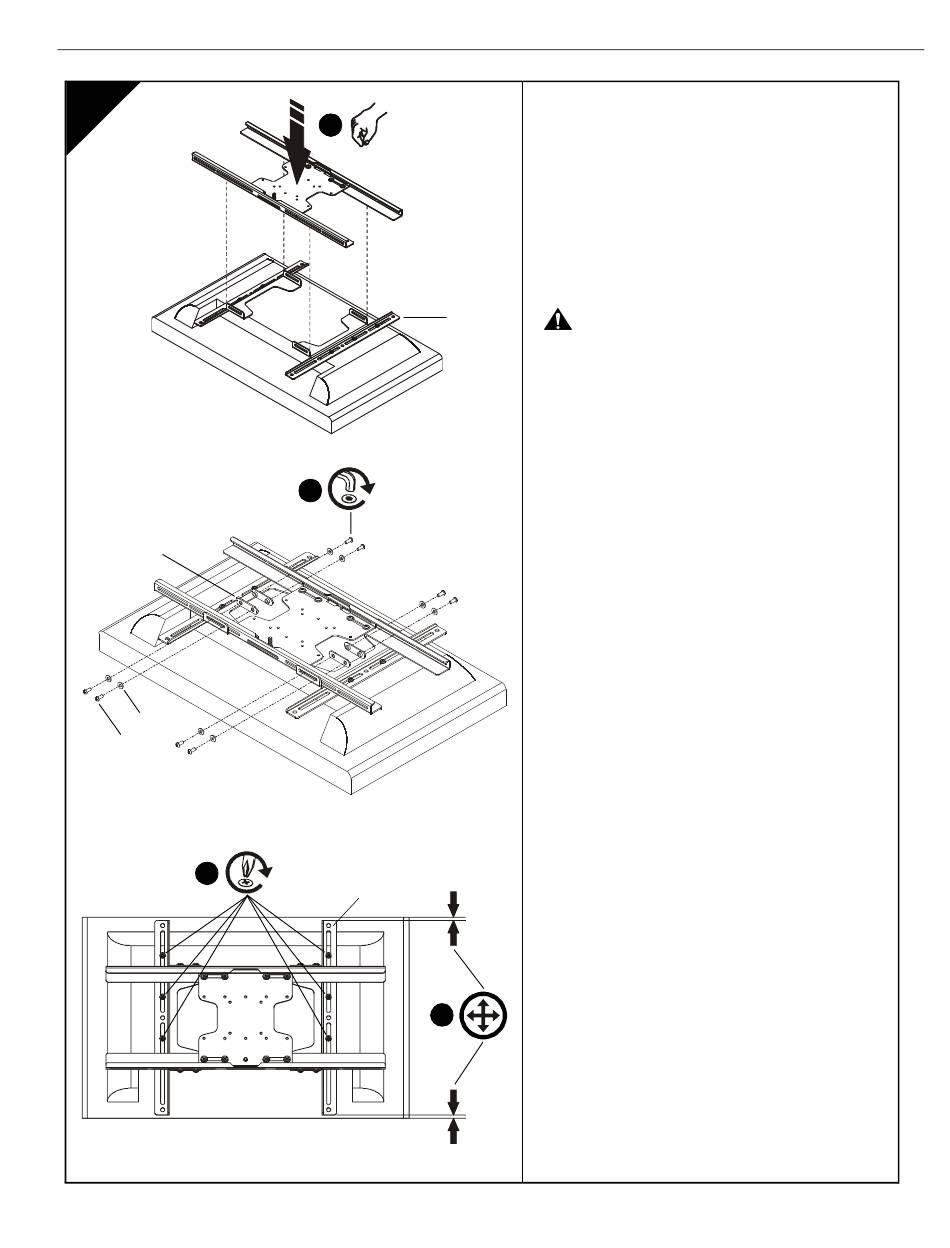

KIINNITYSLEVYN ASENTAMINEN
NÄYTTÖÖN
1. Kohdista kiinnityslevyn vaakakiinnikkeet
pystykiinnikkeisiin (C) ja vedä vaakakiinnikkeet
paikoilleen.
2. Ruuvaa ruuvit (N) aluslevyjen (P) ja
vaakakiinnikkeiden (B) läpi tukilaattoihin
(H) kuusiokoloavaimella (K). Kiristä
ruuvit kunnolla kiinni.
3. Keskitä kiinnityslevy näytön takapuolella.
HUOMAUTUS:
Älä kiristä ruuveja liian tiukalle.
4. Kiristä kaikki ruuvit (4, 6 ja 8) pystykiinnikkeiden (C)
läpi näyttöön.
iCLPFA1
107
