IC iCLPFA1 Installationsanleitung Seite 84

iCLPFA1
2
1
x4
x4
2
9,5 mm (3/8")
Vægplade
W x4
4
V x4
14,3 mm (9/16")
84
E x4
3

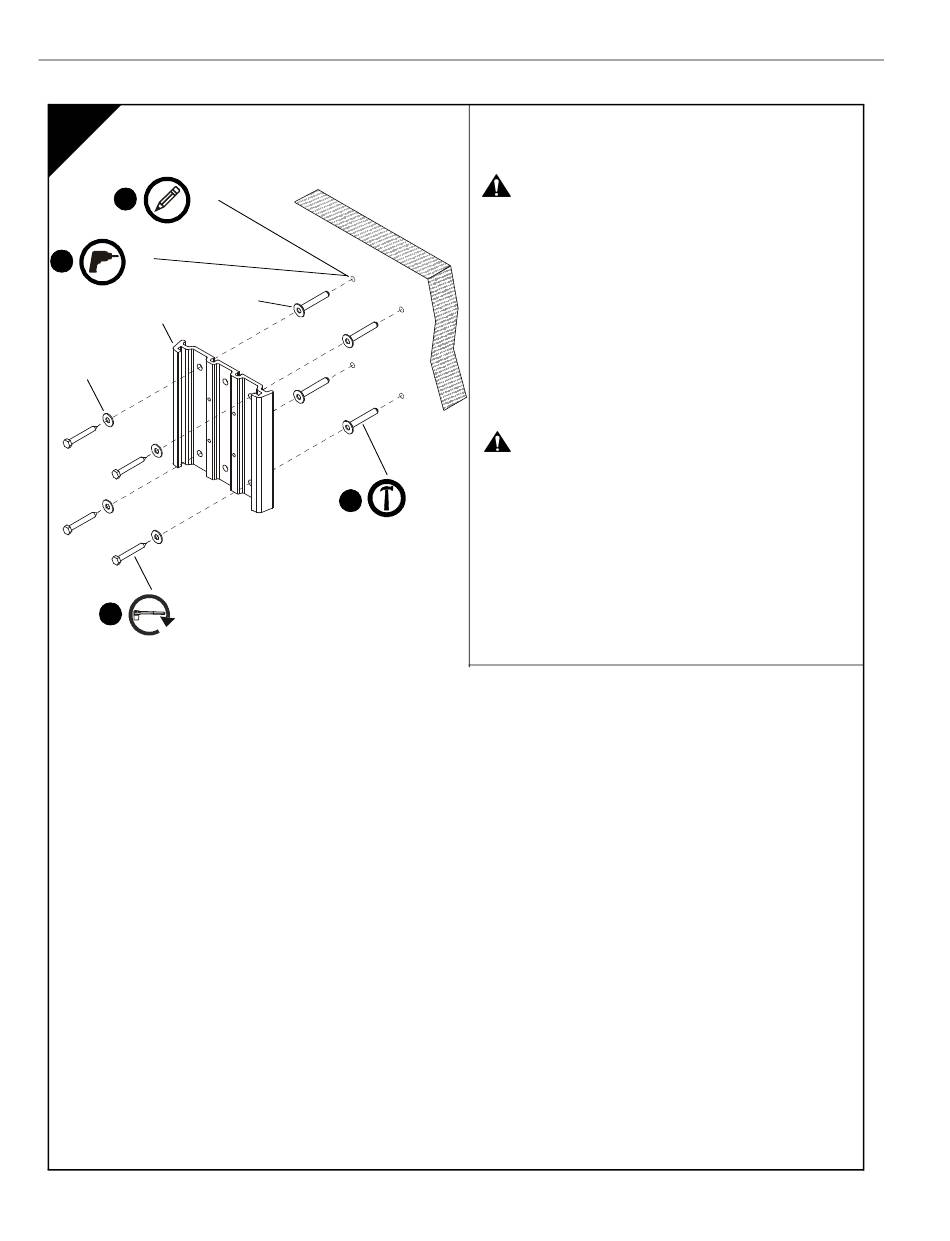

MONTERING AF VÆGPLADE PÅ VÆG
Montering på beton
ADVARSEL:
sted, der ikke er konstrueret stærkt nok, kan det resultere
i alvorlig personskade eller beskadigelse af udstyret!
Montøren er ansvarlig for at sørge for, at komponenten
monteres på en konstruktion, der kan bære fem gange
udstyrets samlede vægt. Forstærk konstruktionen efter
behov før komponenten monteres.
1. Sæt vægpladen vandret på og marker placeringen på
styrehullerne.
2. Bor huller på 9,5 mm (3/8") diameter i betonen.
3. Monter ankre (E) i hullerne.
FORSIGTIG:
overspændes!
x4
4. Monter de franske skruer (V) gennem flade slutteskiver
(W), vægplade, ind i ankre (E).
Installation Instructions
Hvis denne komponent monteres på et
De franske skruer (V) må ikke
