IC iCLPFA1 Installationsanleitung Seite 30

iCLPFA1
2
1
x4
x4
2
9,5 mm (3/8 Zoll)
Wandplatte
W x4
4
V x4
14,3 mm (9/16 Zoll)
30
E x4
3

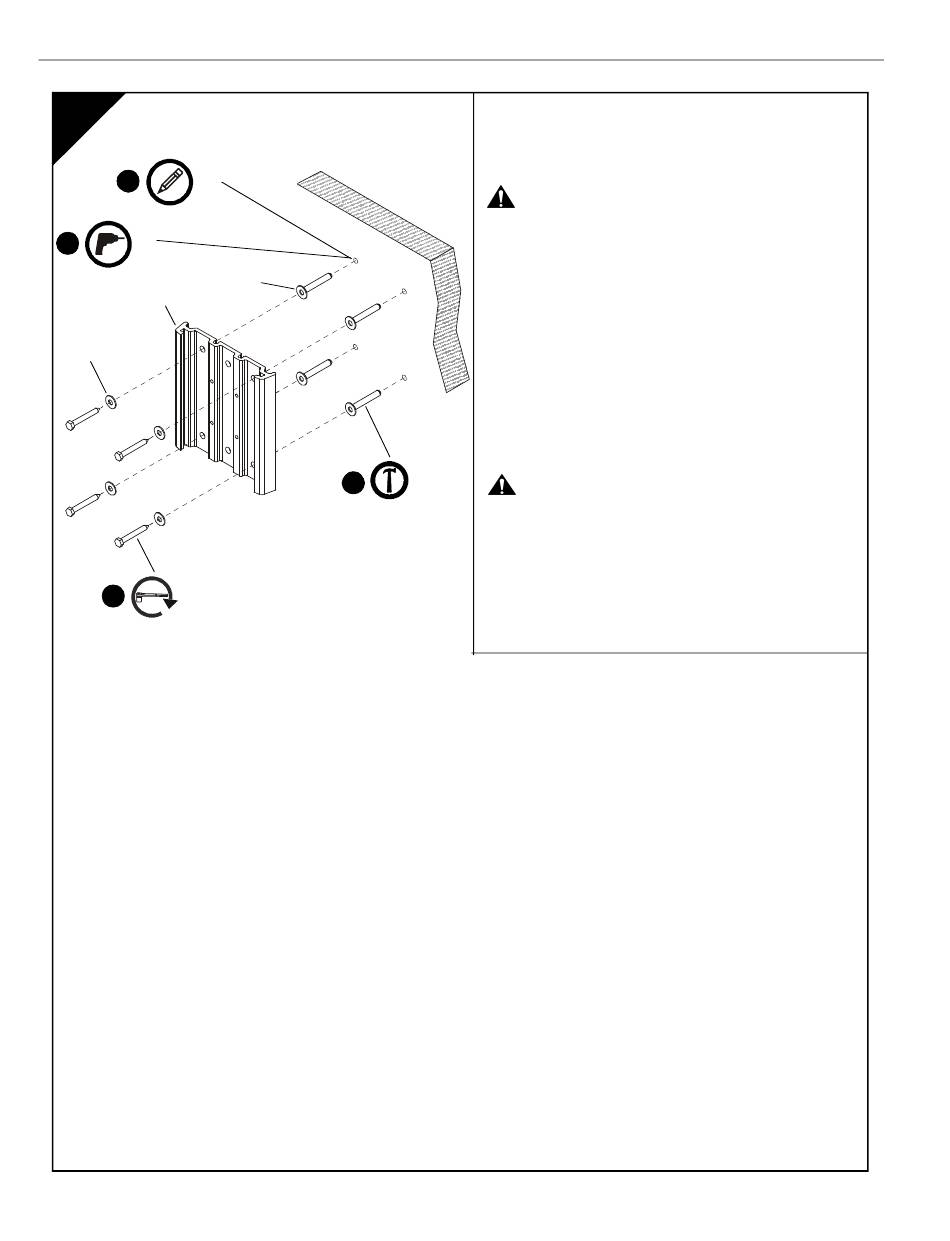

EINBAU DER WANDPLATTE AN
DER WAND
Installation an Betonwand
WARNUNG:
Wenn für diese Komponente kein Bauteil
mit ausreichender Tragfähigkeit bereitgestellt wird, kann
dies zu schweren Körperverletzungen oder Schäden an den
Geräten führen. Der Installateur ist dafür verantwortlich
sicherzustellen, dass das Bauwerk, an welchem diese
Komponente befestigt wird, das Fünffache der Gesamtlast
aller Geräte sicher tragen kann. Das Bauwerk muss nach
Bedarf vor dem Einbau der Komponente verstärkt werden.
1. Die Wandplatte nivellieren und die Positionen der
Vorbohrlöcher markieren.
2. Löcher mit einem Durchmesser von 9,5 mm (3/8 Zoll)
in den Beton bohren.
3. Anker (E) in die Löcher einbauen.
x4
VORSICHT:
Die Stiftschrauben (V) nicht zu fest
anziehen!
4. Stiftschrauben (V) durch Unterlegscheiben (W),
Wandplatte in Anker (E) einbauen.
