Installation Instructions

7
H x 4
P x 8
N x 8
4
1
C x 2
x 8
2
x 4, x 6, x 8
C x 2
3

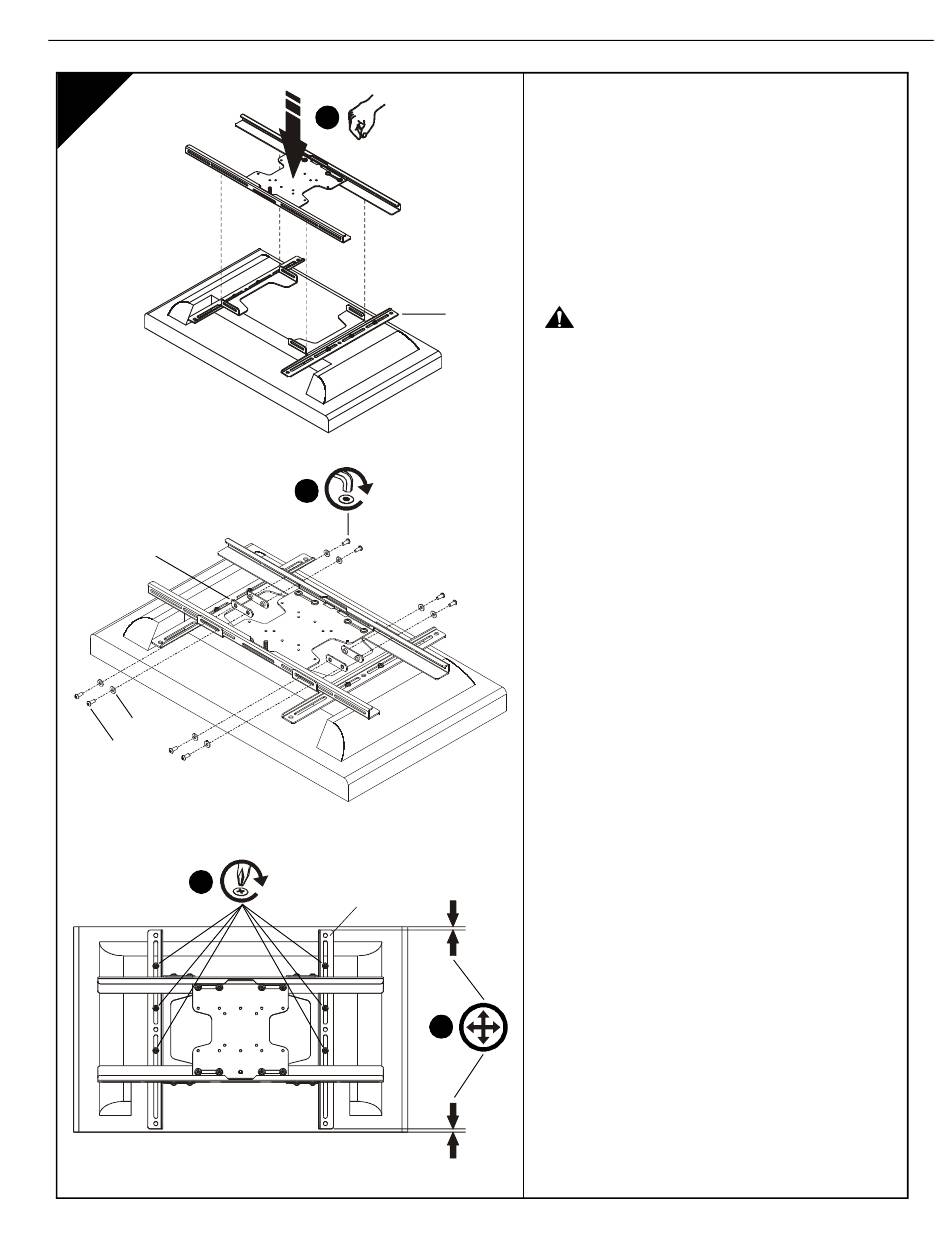

INSTALLER LA PLAQUE FRONTALE
SUR L'AFFICHAGE
1. Alignez les supports horizontaux de la plaque
frontale avec les supports verticaux (C) et glissez
en position.
2. En utilisant une clé hexagonale (K), installez les vis
(N) à travers les rondelles (P) et les support
horizontaux (B) dans les plaques d'appui (H).
Serrez bien.
3. Centrez la plaque frontale sur le dos de l'affichage.
PRÉCAUTION :
Serrez bien les vis mais ne les
serrez pas trop ! (Les vis doivent être serrées à fond,
mais pas au-delà).
4. Serrez toutes les vis (4, 6 ou 8) à travers les
supports verticaux (C) et dans l'affichage.
iCLPFA1
