IC iCLPFA1 Installationsanleitung Seite 25

Installation Instructions
6
B x2
G
11,1 mm (7/16")
2
7
Q x4
1
x4
P x4 N x4
2

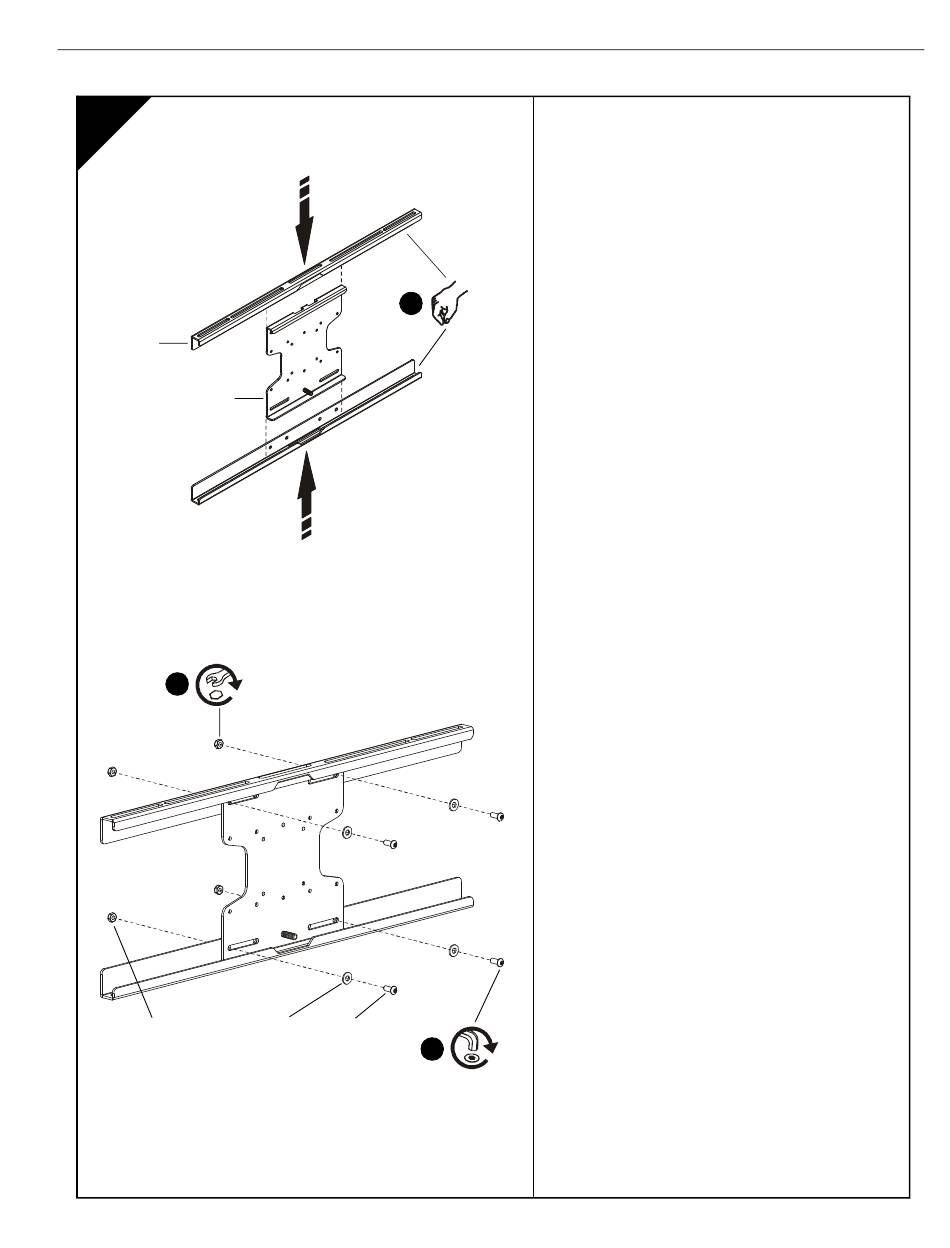

INSTALACIÓN DE LOS SOPORTES EN
LA PLACA FRONTAL
1. Alinee los soportes (B) con la placa frontal (G)
y deslícelos hasta su posición.
2. Con la llave hexagonal (K), introduzca los tornillos
(N) a través de las arandelas (P), la placa frontal
(G), el soporte (B) hasta la tuerca (Q). Apriete
firmemente.
x4
iCLPFA1
25
