IC iCLPFA1 Installationsanleitung Seite 26

iCLPFA1
7
H x4
P x8
N x8
4
26
1
C x2
x8
2
x4, x6, x8
C x2
3

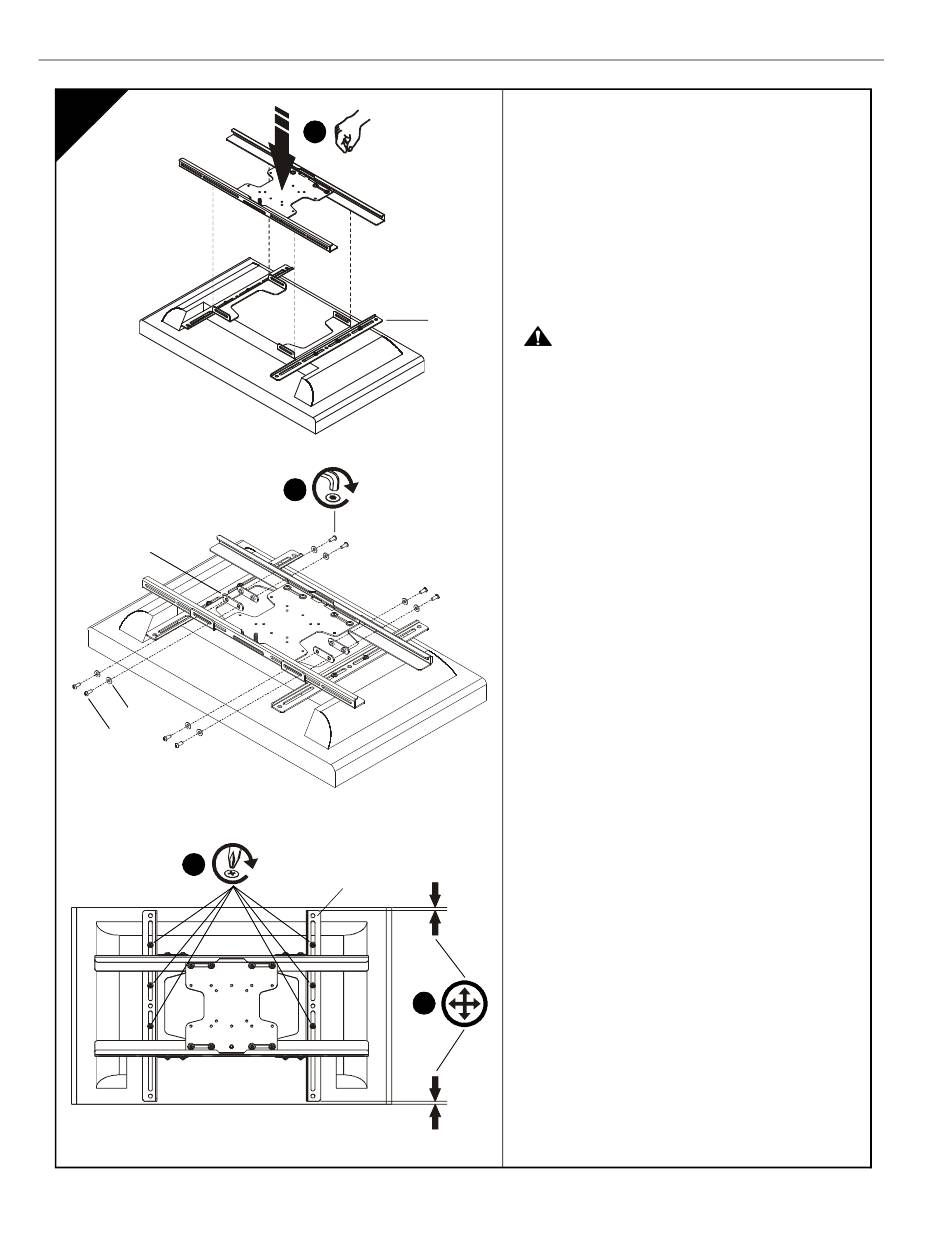

INSTALACIÓN DE LA PLACA
FRONTAL EN LA PANTALLA
1. Alinee los soportes horizontales del conjunto
de la placa frontal con los soportes verticales
(C) y deslícelos hasta su posición.
2. Con la llave hexagonal (K), introduzca los tornillos
(N) a través de las arandelas (P) y los soportes
horizontales (B) hasta las placas de apoyo (H).
Apriete firmemente.
3. Centre el conjunto de la placa frontal en la parte
posterior de la pantalla.
PRECAUCIÓN:
No apriete demasiado los tornillos.
4. Apriete todos los tornillos (4, 6 u 8) a través de los
soportes verticales (C) hasta la pantalla.
Installation Instructions
