IC iCLPFA1 Installationsanleitung Seite 105

Installation Instructions
5
4
6
C x 2
6
C x 2
4
GA, GB
x 4, x 6, x 8
2 5
EB, FB
3
EA, FA
3
1
x 4, x 6, x 8
2 5
EB, FB
3
EA, FA
3
1

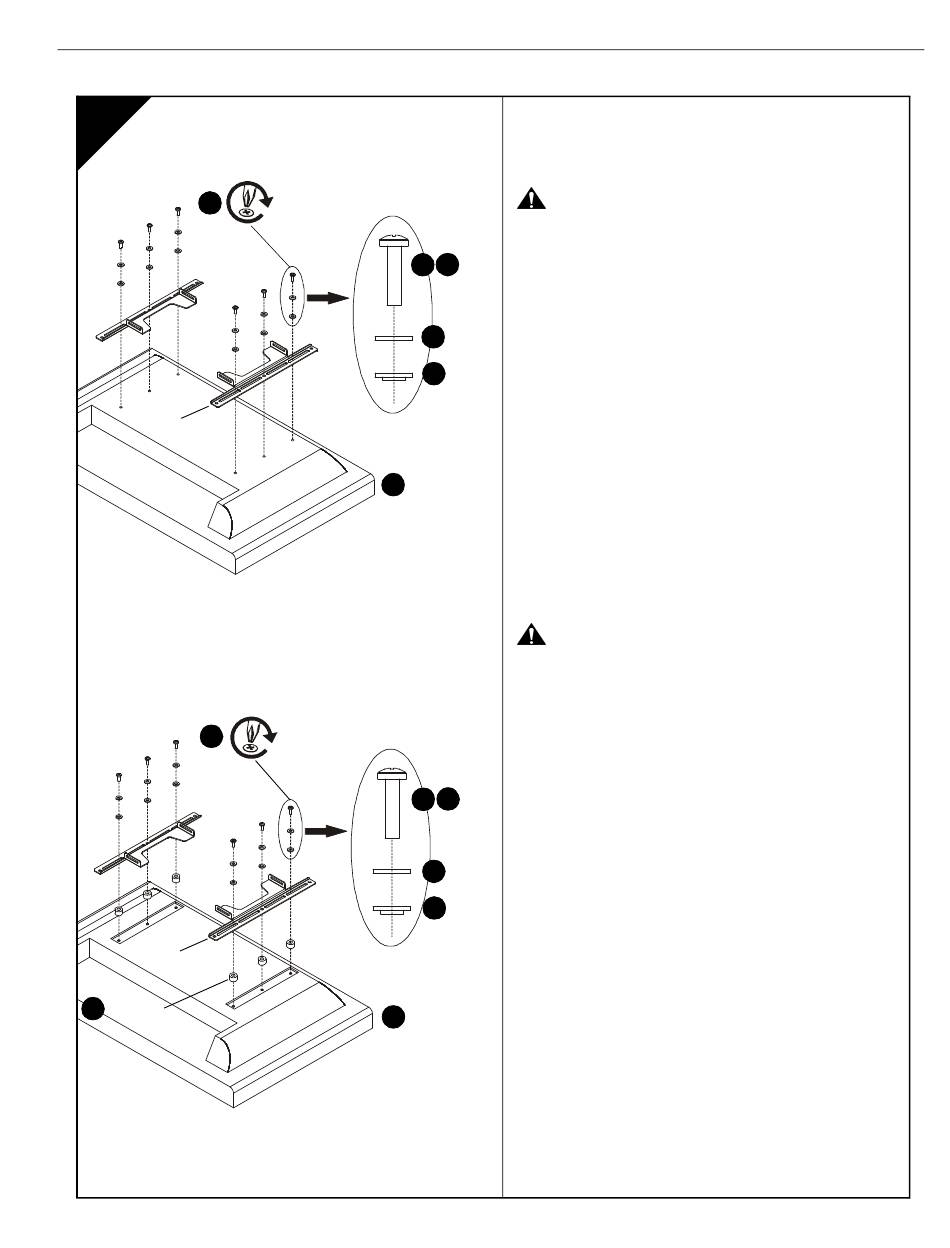

KIINNIKKEIDEN ASENTAMINEN
NÄYTTÖÖN
1. Aseta näyttö etupuoli alaspäin suoja-alustalle.
HUOMAUTUS:
Halkaisijaltaan vääränkokoisten ruuvien
käyttö saattaa vahingoittaa näyttöä. Oikeankokoiset ruuvit
kiertyvät helposti näytössä oleviin reikiin.
2. Valitse halkaisijaltaan oikeankokoiset ruuvit tutkimalla
laitteen mukana toimitetut pussit A–D (8 mm, 6 mm,
5 mm tai 4 mm) ja vertaamalla ruuveja näytössä
oleviin reikiin.
3. Valitse aluslevyt:
• Halkaisijaltaan 6 mm:n ja 8 mm:n ruuvit: käytä
tasaista aluslevyä (FB) ja laippa-aluslevyä (FA).
• Halkaisijaltaan 4 mm:n ja 5mm:n ruuvit: käytä
tasaista aluslevyä (EB) ja laippa-aluslevyä (EA).
4. Valitse välikappaleet:
• Jos reiät eivät ole näytössä syvennyksessä ja
kumpikin kiinnike (C) tulee tasaisesti näyttöä
vasten, välikappaleita ei tarvita.
• Jos reiät ovat näytössä syvennyksessä tai jos
ulkonevat osat estävät kiinnikkeiden (C)
asentamisen tasaisesti näyttöä vasten, käytä
välikappaleita (GA tai GB). Valitse lyhyin
mahdollinen välikappale. Kaikkien välikappaleiden
on oltava samanpituiset.
HUOMAUTUS:
Pituudeltaan vääränkokoisten ruuvien
käyttö saattaa vahingoittaa näyttöä. Oikeankokoiset ruuvit
kiertyvät tiukasti kiinni koskettamatta näytössä olevien
reikien pohjaa.
5. Valitse pituudeltaan oikeankokoiset ruuvit:
• Aseta kädellä halkaisijaltaan halutun kokoisista
ruuveista (AA, BA, CA tai DA) LYHYIN valitsemasi
tasaisen aluslevyn (EB tai FB), valitsemasi laippa-
aluslevyn (EA tai FA), kiinnikkeen (C) ja mahdollisen
välikappaleen (GA tai GB) läpi näytössä olevaan
reikään. ÄLÄ vielä kierrä ruuvia.
• Ruuvi on oikeanpituinen, kun ruuvinpäästä jää
ruuvin halkaisijan pituutta vastaava tai sitä pidempi
osa näkyviin tasaisen aluslevyn yläpuolelle. Jos
ruuvi on liian lyhyt, valitse pidempi ruuvi. Valitse
riittävän pitkistä ruuveista lyhyin.
6. Asenna valitsemasi ruuvit varovasti reikiin, mutta ÄLÄ
vielä kiristä ruuveja. Varmista, että näytön kaikissa
asennusrei'issä (4, 6 tai 8) on ruuvi.
iCLPFA1
105
