iCLPFA1
3
x4
2
3
40
1
A
Placa de Parede
F x4

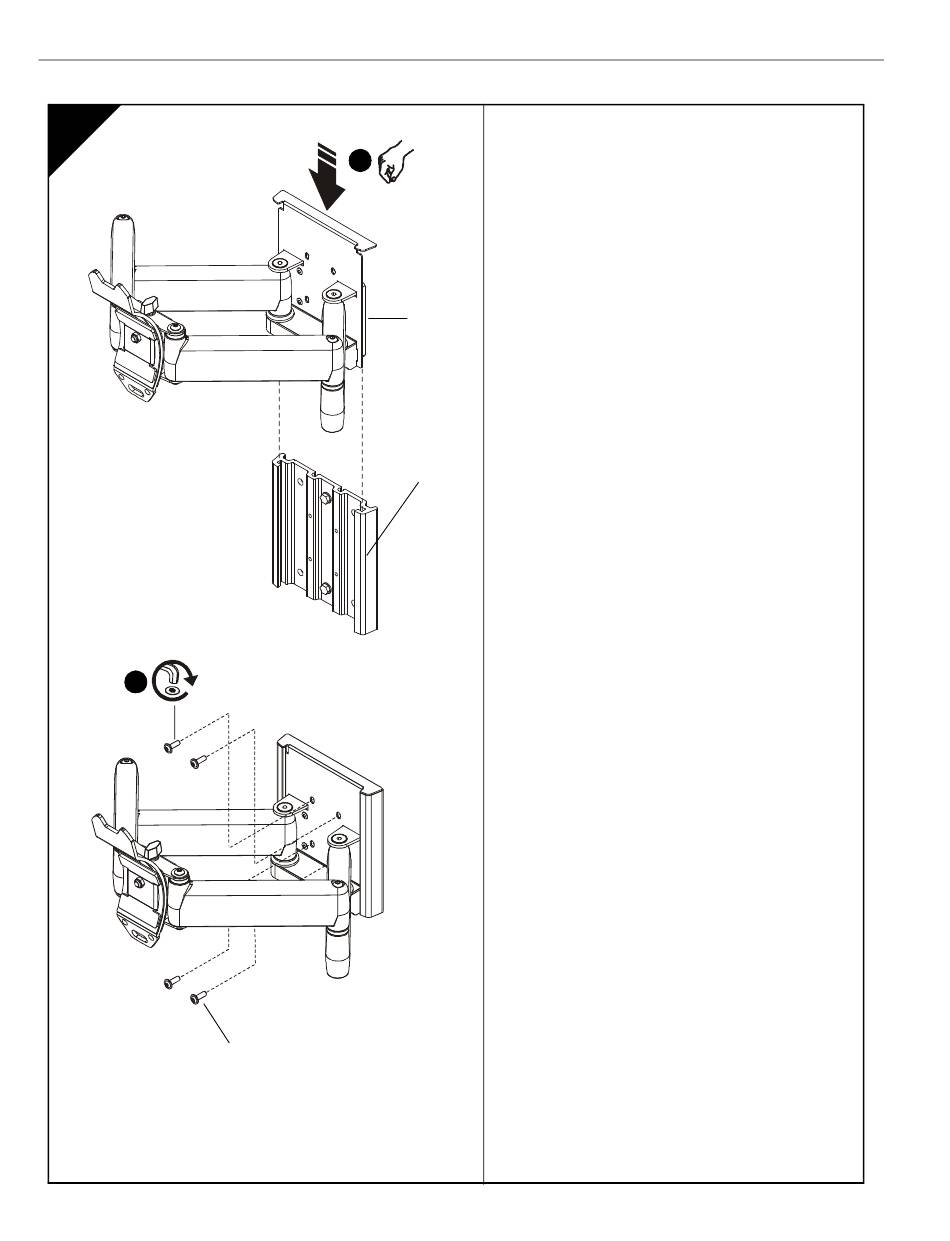

INSTALAÇÃO DO CONJUNTO DO
BRAÇO NA PLACA DE PAREDE
1. Alinhe o conjunto do braço (A) com a placa
de parede e faça-o deslizar até à posição
adequada.
2. Utilizando a chave sextavada (K) instalar os
parafusos (removidos na secção 1) através da
unidade do braço (A) na placa da parede.
