IC iCLPFA1 Installationsanleitung Seite 57

Installation Instructions
2
1
x4
x4
2
9,5 mm (3/8 inch)
Wandplaat
W x4
4
V x4
14,3 mm (9/16 inch)
E x4
3

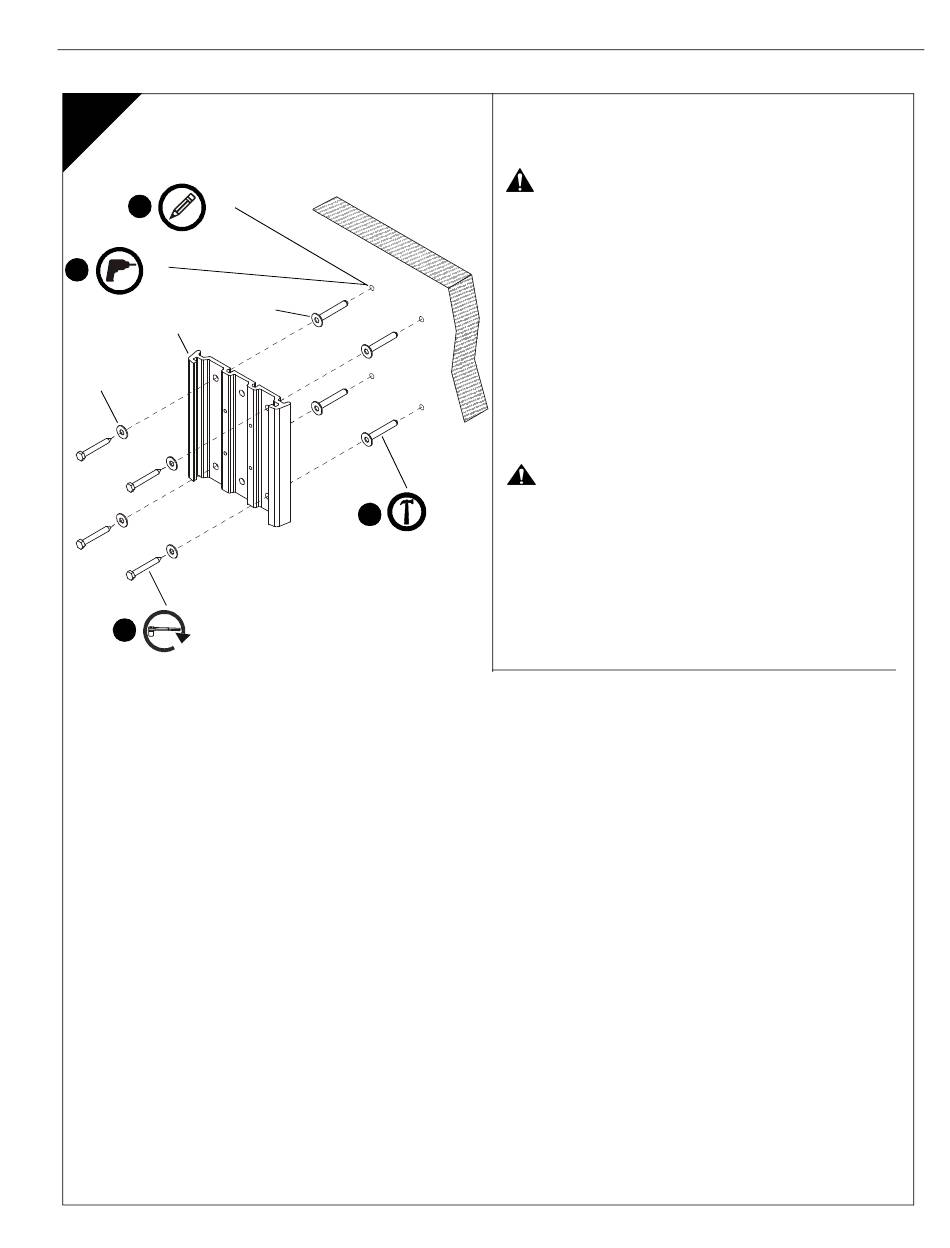

WANDPLAAT AAN WAND BEVESTIGEN
Bevestiging aan beton
WAARSCHUWING:
structurele sterkte voor deze component kan tot ernstig
lichamelijk letsel of beschadiging van de apparatuur
leiden! Het behoort tot de verantwoordelijkheid van de
installateur te zorgen dat de structuur waaraan deze
component is bevestigd, in totaal vijfmaal het gewicht
van alle apparatuur kan dragen. Versterk zo nodig de
structuur voordat u de component installeert.
1. Houd de wandplaat horizontaal en markeer de plaats
van de voorboorgaten.
2. Boor twee voorboorgaten met een diameter van
9,5 mm (3/8 inch) in het beton.
3. Plaats de ankers (E) in de gaten.
VOORZICHTIG:
x4
aandraaien!
4. Plaats de houtdraadbouten (V) door de platte
onderlegschijfjes (W) en de wandplaat
in de ankers (E).
Afwezigheid van afdoende
Houtdraadbouten (V) niet te vast
iCLPFA1
57
