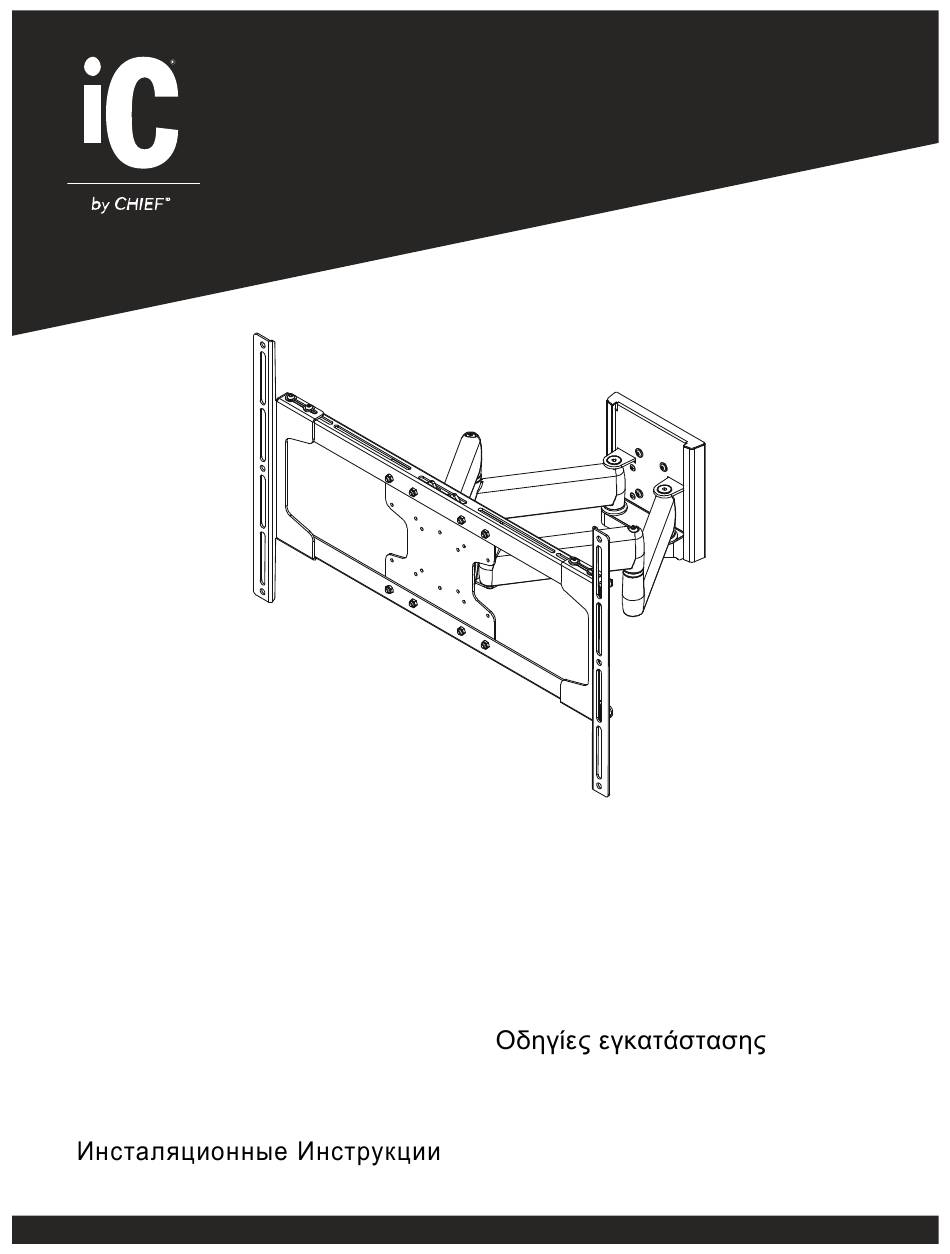

IC iCLPFA1 Installationsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Installation Instructions
Instrucciones de instalación
Installationsanleitung
Instruções de Instalação
Istruzioni di installazione
Installatie-instructies
Instructions d´installation
Installationsinstruktioner
Monteringsanvisningar
Asennusohjeet
Instrukcja instalacji
Kurulum Yönergeleri
Összeszerelési utasítások
iCLPFA1
Inhaltsverzeichnis
Verwandte Anleitungen für IC iCLPFA1
Inhaltszusammenfassung für IC iCLPFA1
-
Seite 2: Important Warnings And Cautions
El instalador es installer’s responsibility to make sure all components are responsable de asegurarse de que el peso combinado de properly assembled and installed using the instructions todos los componentes montados en el iCLPFA1 no excede provided. 56 kg (125 libras). WARNING:... - Seite 3 È responsabilità dell'installatore verificare che il peso totale ADVERTÊNCIA: Se não ler, compreender completamente e di tutti i componenti montati sull'i iCLPFA1 non superi 56 kg seguir todas as instruções podem ocorrer graves lesões (125 lb).
- Seite 8 Installation Instructions LEGEND Tighten Fastener Pencil Mark Apretar elemento de fijación Stram fastspændingsbeslag Marcar con lápiz Blyantmærke Befestigungsteil festziehen Skruva åt fäste Stiftmarkierung Pennmarkering Apertar fixador Kiristä kiinnike Marcar com lápis Piirretty merkki Serrare il fissaggio Dokr ci element mocuj cy Segno a matita Oznaczenie o ówkiem...
-
Seite 29: Armvorrichtung Von Wandplatte Entfernen
Installation Instructions iCLPFA1 ARMVORRICHTUNG VON WANDPLATTE ENTFERNEN Entfernen Sie mit dem Inbusschlüssel (K) die vier Schrauben, mit denen die Armvorrichtung (A) an der Wandplatte befestigt ist, und bewahren Sie sie sorgfältig auf. Schieben Sie die Armvorrichtung (A) von der Wandplatte weg. - Seite 30 Installation Instructions EINBAU DER WANDPLATTE AN DER WAND Installation an Betonwand WARNUNG: Wenn für diese Komponente kein Bauteil mit ausreichender Tragfähigkeit bereitgestellt wird, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen. Der Installateur ist dafür verantwortlich...
- Seite 31 Installation Instructions iCLPFA1 EINBAU DER ARMBAUGRUPPE AN WANDPLATTE Armbaugruppe (A) auf Wandplatte ausrichten und in Position schieben. Ziehen Sie mit dem Inbusschlüssel (K) die (in Abschnitt 1 entfernten) Schrauben durch die Armvorrichtung (A) in der Wandplatte fest. Wandplatte F x4...
- Seite 32 Installation Instructions EINBAU DER STIRNPLATTE AM DISPLAY VESA-konformes Display WICHTIG! Wenn Ihr Display über ein Montagemuster verfügt, das größer als 200 X 200 mm ist, mit „EINBAU DER HALTERUNGEN AN DISPLAY“ fortfahren. Ansonsten die nachstehenden Anweisungen befolgen. HINWEIS: Montagemuster 100 x 100 mm abgebildet; Montagemuster 75 x 75 mm, 100 x 200 mm und 200 x 200 mm sind ähnlich.
- Seite 33 Installation Instructions iCLPFA1 EINBAU DER HALTERUNGEN AM DISPLAY Display mit der Vorderseite nach unten auf eine Schutzfläche legen. x4, x6, x8 VORSICHT: Die Verwendung von Schrauben mit dem falschen Durchmesser können zur Beschädigung Ihres Displays führen! Die richtigen Schrauben lassen sich leicht in die Montagelöcher des Displays einführen.
- Seite 34 Installation Instructions EINBAU DER HALTERUNGEN AN STIRNPLATTE Die Halterungen (B) auf die Stirnplatte (G) ausrichten und in Position schieben. Schrauben (N) mit Sechskantschlüssel (K) durch Unterlegscheiben (P), Stirnplatte (G), Halterung (B) in Mutter (Q) einbauen. Sicher festziehen. B x2...
- Seite 35 Installation Instructions iCLPFA1 EINBAU DER STIRNPLATTE AM DISPLAY Die horizontalen Halterungen der Stirnplattenbaugruppe auf die vertikalen Halterungen (C) ausrichten und in Position schieben. Schrauben (N) mit Sechskantschlüssel (K) durch Unterlegscheiben (P) und horizontale Halterungen (B) in Spannplatten (H) einbauen. Sicher festziehen.
- Seite 36 Tragfähigkeit kann zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Installateur ist dafür verantwortlich sicherzustellen, dass das Gesamtgewicht aller am iCLPFA1 befestigten Komponenten 125 lbs (56 kg) nicht überschreitet. Die Schlitze auf dem oberen Teil der Stirnplatte (G) auf die Dorne am oberen Teil der Armbaugruppe (A) ausrichten.
-
Seite 37: Verlängerung Und Schwenkbereich
Installation Instructions iCLPFA1 EINSTELLUNG Neigungswinkel Den Neigungseinstellungsknopf lösen. -15° Das Display in den gewünschten Winkel neigen (-15° bis +15°). Den Neigungseinstellungsknopf festziehen. 0° +15° Verlängerung und Schwenkbereich WARNUNG: Ein zu starkes Lösen oder Festziehen von Einstellschrauben kann zu schweren Körperverletzungen oder Schäden an den Geräten führen!
