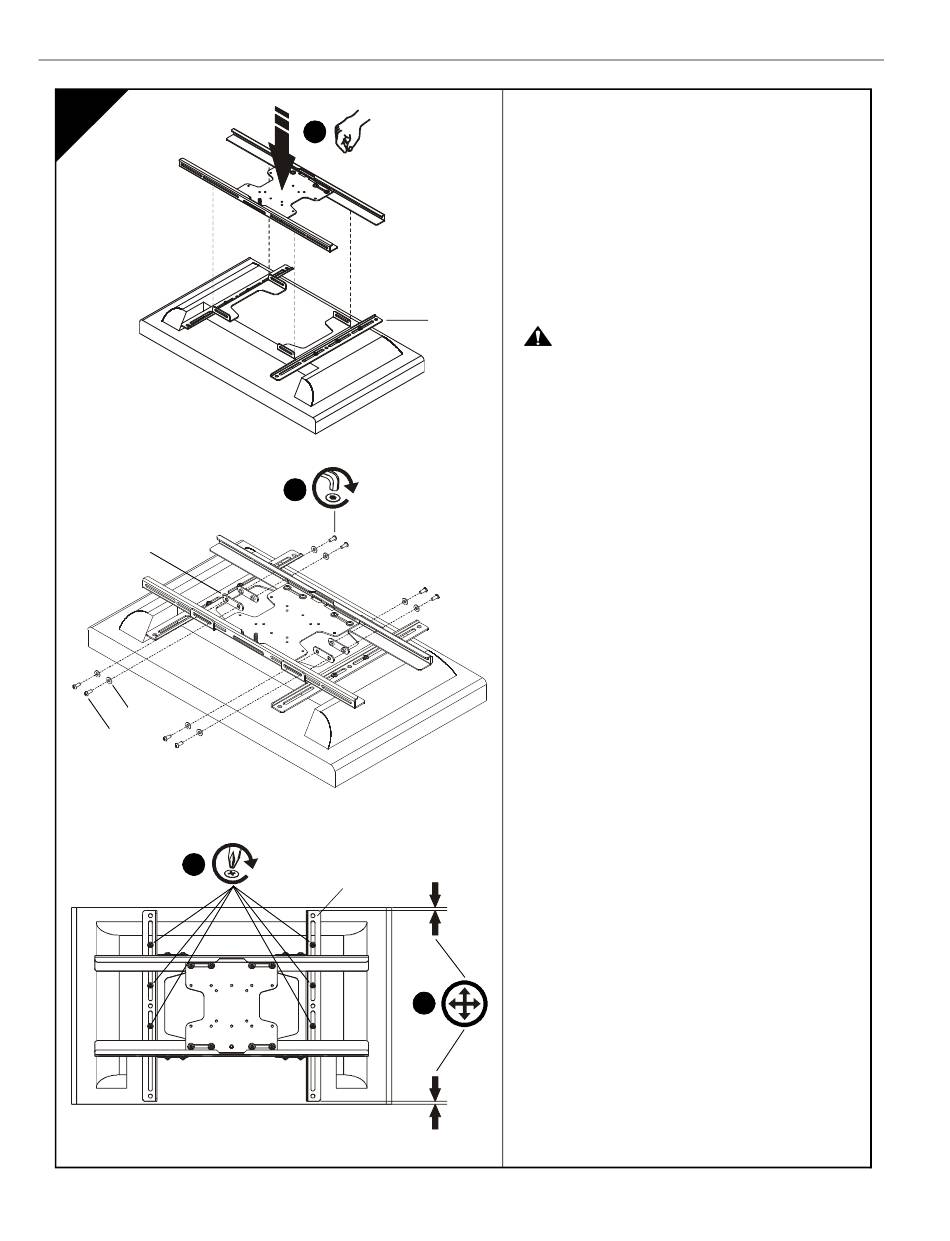

VLAKPLAAT AAN DISPLAY
BEVESTIGEN
1. Breng de horizontale beugels van de
vlakplaatconstructie in één lijn met de verticale
beugels (C) en schuif de beugels op hun plaats.
2. Gebruik de zeskantsleutel (K) om de schroeven
(N) door de onderlegschijfjes (P) en de horizontale
beugels (B) in de steunplaten (H) te plaatsen.
Stevig aandraaien.
3. Centreer de vlakplaatconstructie op de achterzijde
van het display.
VOORZICHTIG:
Schroeven niet te vast
aandraaien!
4. Draai alle schroeven (4, 6 of 8) door de verticale
beugels (C) in het display vast.
