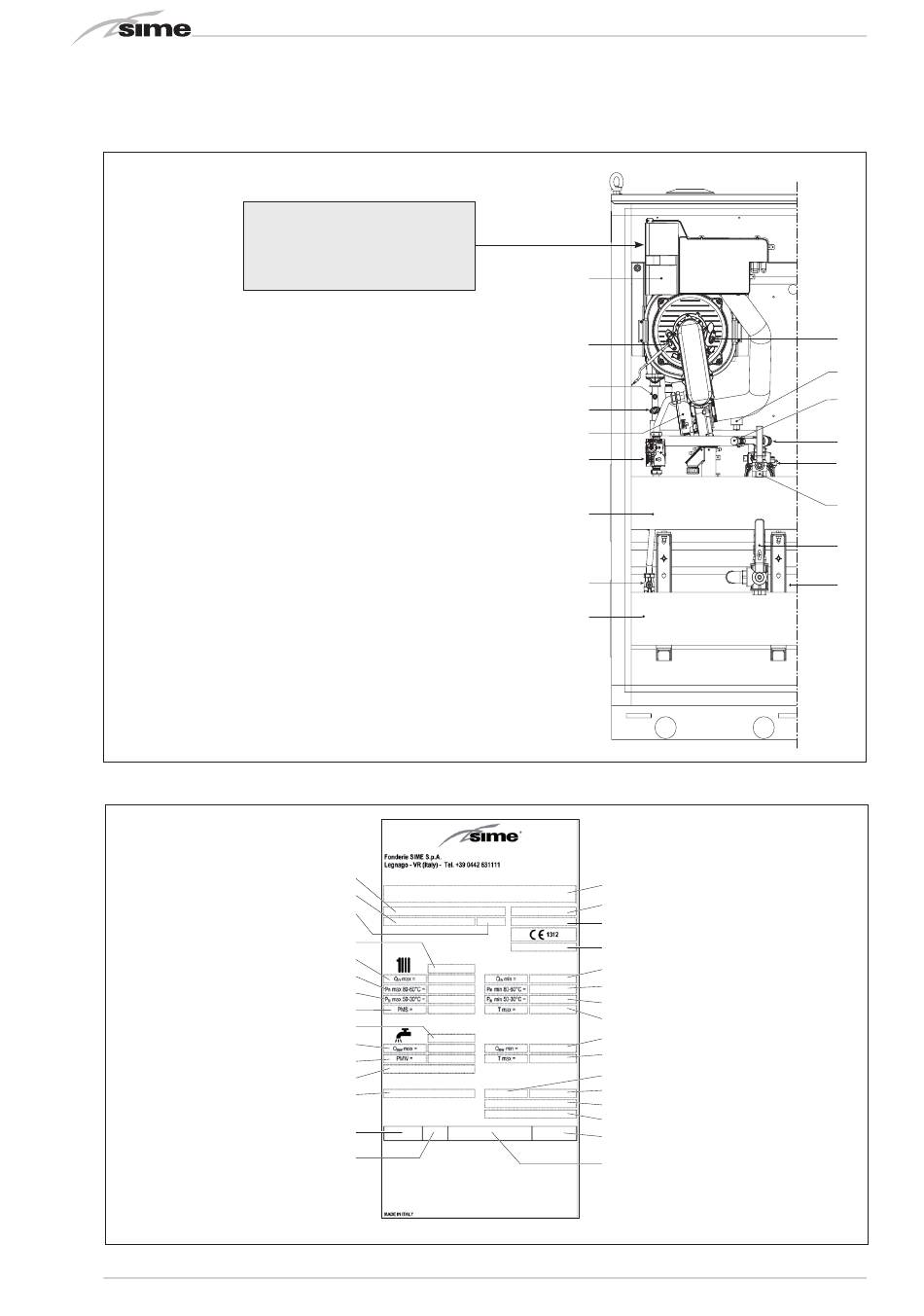

1.5 PRINCIPAUX COMPOSANTS (fig. 3)
Codice/Code 8111227
Modello/Model MURELLE EQUIPE 100 BOX ErP
Matricola/Serial n. 9999999999
PAR 1 = 5 (G20) / 13 (G31)
PAR 2 = 9
LEGENDE
1 Collecteur de retour de l'installation
2 Robinet gaz
3 Collecteur refoulement installation
4 Vanne gaz
5 Ventilateur
6 Thermostat sécurité 95°C
7 Sonde depart chauffage (SM)
8 Électrode allumage
9 Panneau commande
1 0 Électrode révélation
1 1 Transducteur pression eau
1 2 Évacuation module
13 Soupape sécurité 3,5 bars
1 4 Circulateur avec vanne d'évacuation de l'air
15 Robinet refoulement installation
16 Robinet de déchargement à trois voies
17 Collecteur gaz
ATTENTION: Pour accéder au tableau de commande (9), retirer
les deux vis qui le bloquent à l'étrier de support et tourner le ta-
bleau vers le bas.
1.6 PLAQUE DE DONNÉES TECHNIQUES (fig. 3/a)
ANNÉE DE CONSTRUCTION
CONTENANCE EAU CHAUDIÈRE
DÉBIT CALORIFIQUE MAX
PUISSANCE THERMIQUE MAX (80-60°C)
PUISSANCE THERMIQUE MAX (50-30°C)
PRESSION MAX DE SERVICE
CONTENANCE EAU SANITAIRE
DÉBIT CALORIFIQUE MAX SANITAIRE
PRESSION MAX DE SERVICE SANITAIRE
DÉBIT SANITAIRE SPÉCIFIQUE
ALIMENTATION ÉLECTRIQUE
PUISSANCE ÉLECTRIQUE ABSORBÉE
PAYS DE DESTINATION
8
MODÈLE
NUMÉRO DE SÉRIE
CATÉGORIE
9
8
7
6
5
4
3
2
1
TYPE
CODE
DIRECTIVE DE RÉFÉRENCE
NUMÉRO PIN
DÉBIT CALORIFIQUE MIN
PUISSANCE THERMIQUE MIN (80-60°C)
PUISSANCE THERMIQUE MIN (50-30°C)
TEMPÉRATURE MAX DE SERVICE
DÉBIT CALORIFIQUE MIN SANITAIRE
TEMPÉRATURE MAX DE SERVICE SANITAIRE
DEGRÉ D'ISOLATION ÉLECTRIQUE
CLASSE NOx
CODE GAS COUNCIL NUMBER (UK)
CERTIFICATION WRAS (UK)
TYPE DE GAZ
PRESSION DE ALIMENTATION
CLASSIFICATION
10
11
12
13
14
15
Gas
16
17
Fig. 3
Fig. 3/a
