KIT TUYAUX DE RACCORDEMENT
DU SÉPARATEUR HYDRAULIQUE
(fig. 7)
Le SIME fournit el kit tuyaux de raccor-
dement du séparateur hydraulique code
8101534 pour les installations avec des
attaques sur le côté gauche.
Le kit est formé des composants suivants
(fig 7):
– Petit tronc bridé de refoulement instal-
lation code 6291965
– Petit tronc bridé de retour installation
code 6291965
– Garnitures, écrous et vis de fixation M16
– Vase d'expansion de 8 litres cod.
6245108 (Pression de précharge 1,5 bar
- Pression maximale 10 bar) et tuyau de
connexion code 6227661
ATTENTION: Il est possible d'introduire
le kit tuyaux de raccordement du sépara-
teur hydraulique dans un box de protec-
tion spécial code 8101517 à demander à
part.
2.9
CARTE RS-485 (fig. 8)
Chaque module est fourni avec la carte
RS-485 qui permet de gérer les chau-
dières en séquence/cascade.
La carte est située sur l'arrière du tableau
de commandes.
2.9.1
Mode MODBUS (fig. 8/a)
Ce mode permet la communication en
12
MODBUS d'au moins deux chaudières en
cascade et s'effectue en demandant une
seconde carte RS-485 fournie dans le
code 8092244.
ATTENTION: La communication sera
effectuée seulement avec la chaudière
MASTER, (chaudière avec PAR 15 = 0), en
interprétant la cascade comme un unique
générateur de chaleur de puissance:
P
= P
x N°
CASCADE
CHAUDIERE
CHAUDIERES
Pour le montage de cette deuxième carte,
procéder de la manière suivante :
- Retirer le couvercle et connecter élec-
triquement la deuxième carte RS-485
fournie avec couvercle à la carte RS-485
déjà installée dans le tableau de la
chaudière MASTER (chaudière avec PAR
15 = 0), à l'aide du connecteur câblé
fourni dans le kit.
ATTENTION: Insérer avec prudence le
connecteur câblé.
- Régler le DIP SWITCH de la nouvelle
carte en mode MODBUS.
- Refermer avec le couvercle de la deu-
.
xième carte.
- Choisir la configuration de commu-
nication adaptée au réseau MODBUS
présent (PAR 17 INST), selon ce qui est
décrit dans le Tableau PAR 17 INST.
x 2

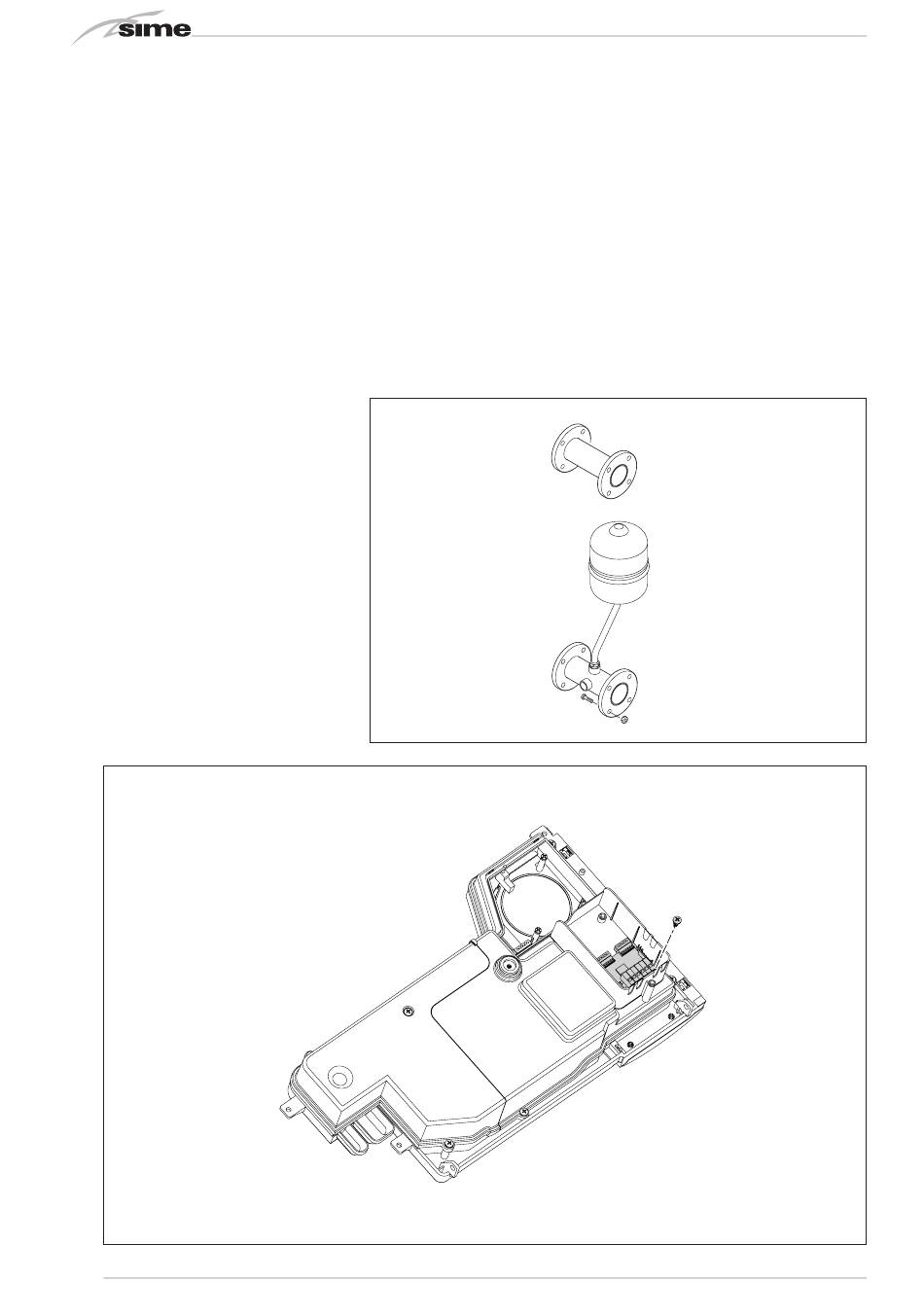

Fig. 7
CN10
Fig. 8
