6.3 Wariant pompy

IO 111 należy skonfigurować odpowiednio do typu
podłączonej pompy. W kluczu oznaczenia pompy
znajduje się oznaczenie A, B lub C.
Przykład 1, połączenia wewnętrzne:
SE1 80 80 40 A Ex 4 5 1D
Przykład 2, połączenia zewnętrzne:
SE2.90.250.2250.4.S.496.Ex.S.5.13.C. Q.S
Te litery (w tym przykładzie A i C) mogą być
odczytane z tabliczki znamionowej pompy i odnoszą
się do ustawień zworek DIP 1 i 2.

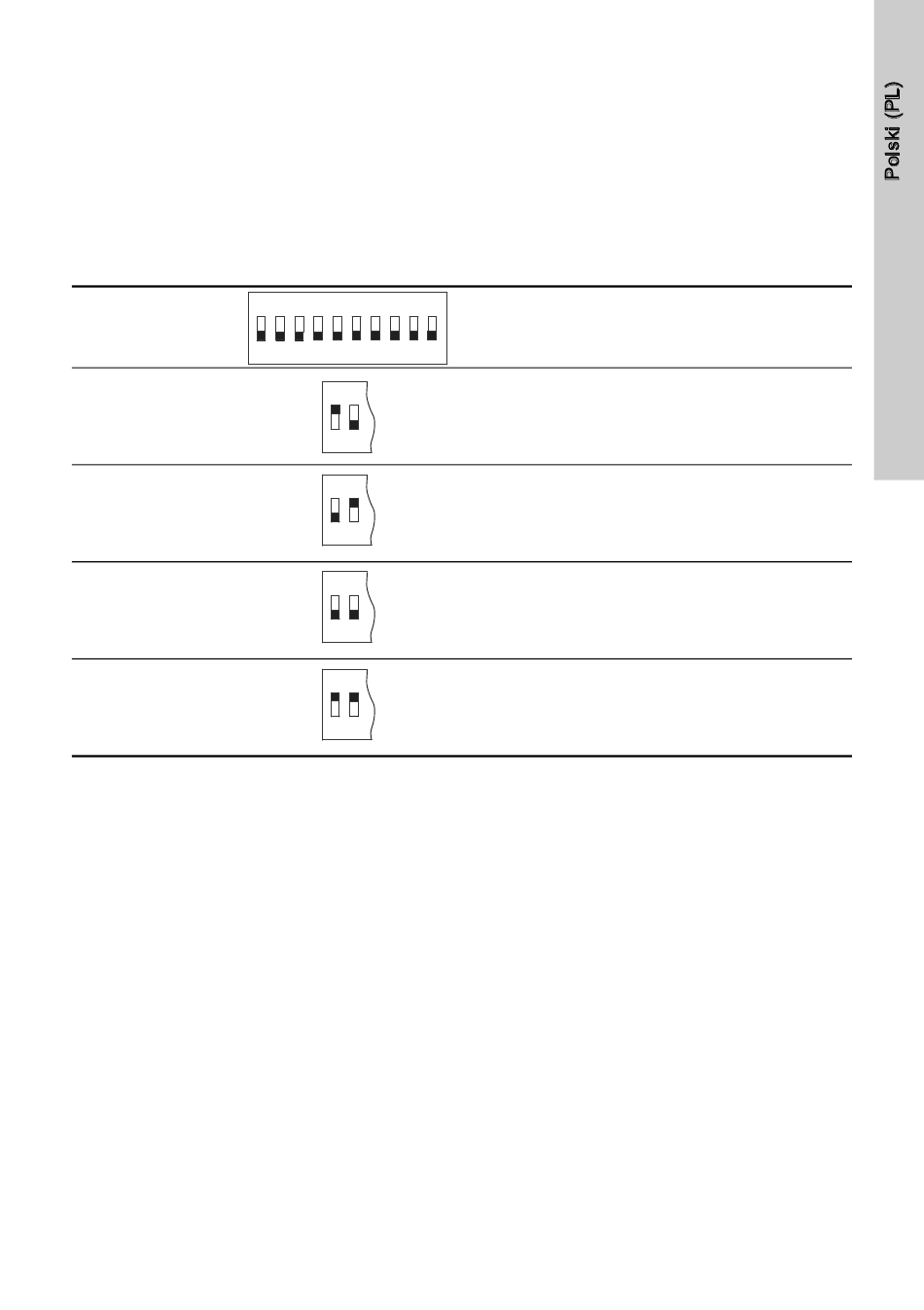

Wariant pompy
Wariant A
Wariant B
Wariant C
Wariant D
Patrz schemat połączeń elektrycznych na końcu katalogu lub w instrukcji montażu i obsługi do SM 111.
ON DIP
1 2 3 4 5 6 7 8 9 10
ON
1 2
ON
1 2
ON
1 2
ON
1 2
Opis
Montaż bez SM 111.
Czujniki podłączone są bezpośrednio do IO 111.
Montaż z SM 111.
Czujniki PTC nie są podłączone do SM 111,ale
muszą być podłączone poza pompą.
Montaż z SM 111.
Czujniki PTC w stojanie uzwojeń silnika są
podłączone do SM 111.
Montaż bez SM 111.
Wszystkie czujniki są podłączone poza pompą.
IO 111 mogą być używane do wskazywania
obecności wody w oleju i działać jak przekaźnik PTC.
