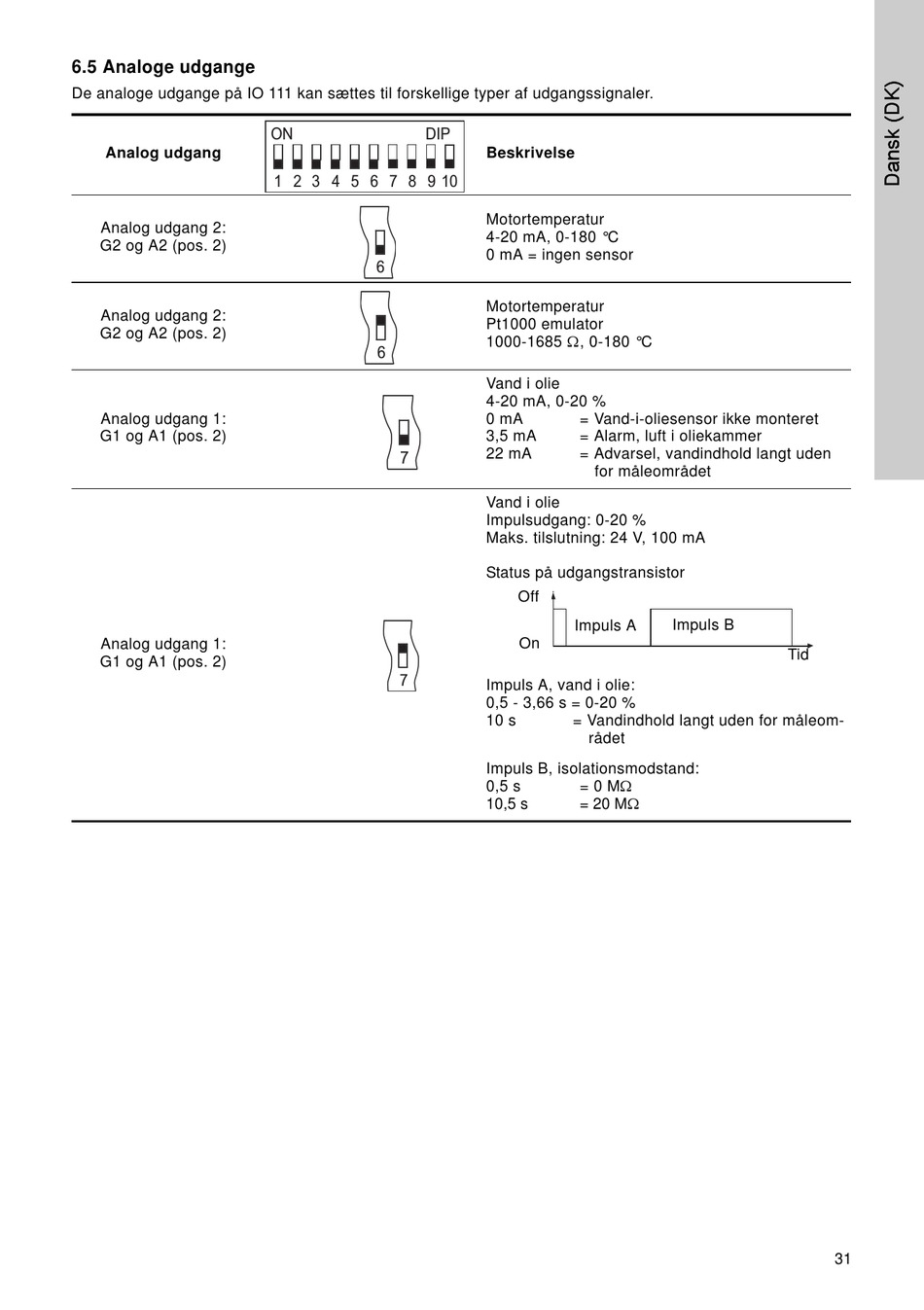

6.5 Analoge udgange

De analoge udgange på IO 111 kan sættes til forskellige typer af udgangssignaler.
Analog udgang
Analog udgang 2:
G2 og A2 (pos. 2)
Analog udgang 2:
G2 og A2 (pos. 2)
Analog udgang 1:
G1 og A1 (pos. 2)
Analog udgang 1:
G1 og A1 (pos. 2)
ON DIP
1 2 3 4 5 6 7 8 9 10
6
6
7
7
Beskrivelse
Motortemperatur
4-20 mA, 0-180 °C
0 mA = ingen sensor
Motortemperatur
Pt1000 emulator
1000-1685 , 0-180 °C
Vand i olie
4-20 mA, 0-20 %
0 mA = Vand-i-oliesensor ikke monteret
3,5 mA = Alarm, luft i oliekammer
22 mA = Advarsel, vandindhold langt uden
for måleområdet
Vand i olie
Impulsudgang: 0-20 %
Maks. tilslutning: 24 V, 100 mA
Status på udgangstransistor
Off
Impuls A
On
Impuls A, vand i olie:
0,5 - 3,66 s = 0-20 %
10 s = Vandindhold langt uden for måleom-
rådet
Impuls B, isolationsmodstand:
0,5 s = 0 M
10,5 s = 20 M
Impuls B
Tid
