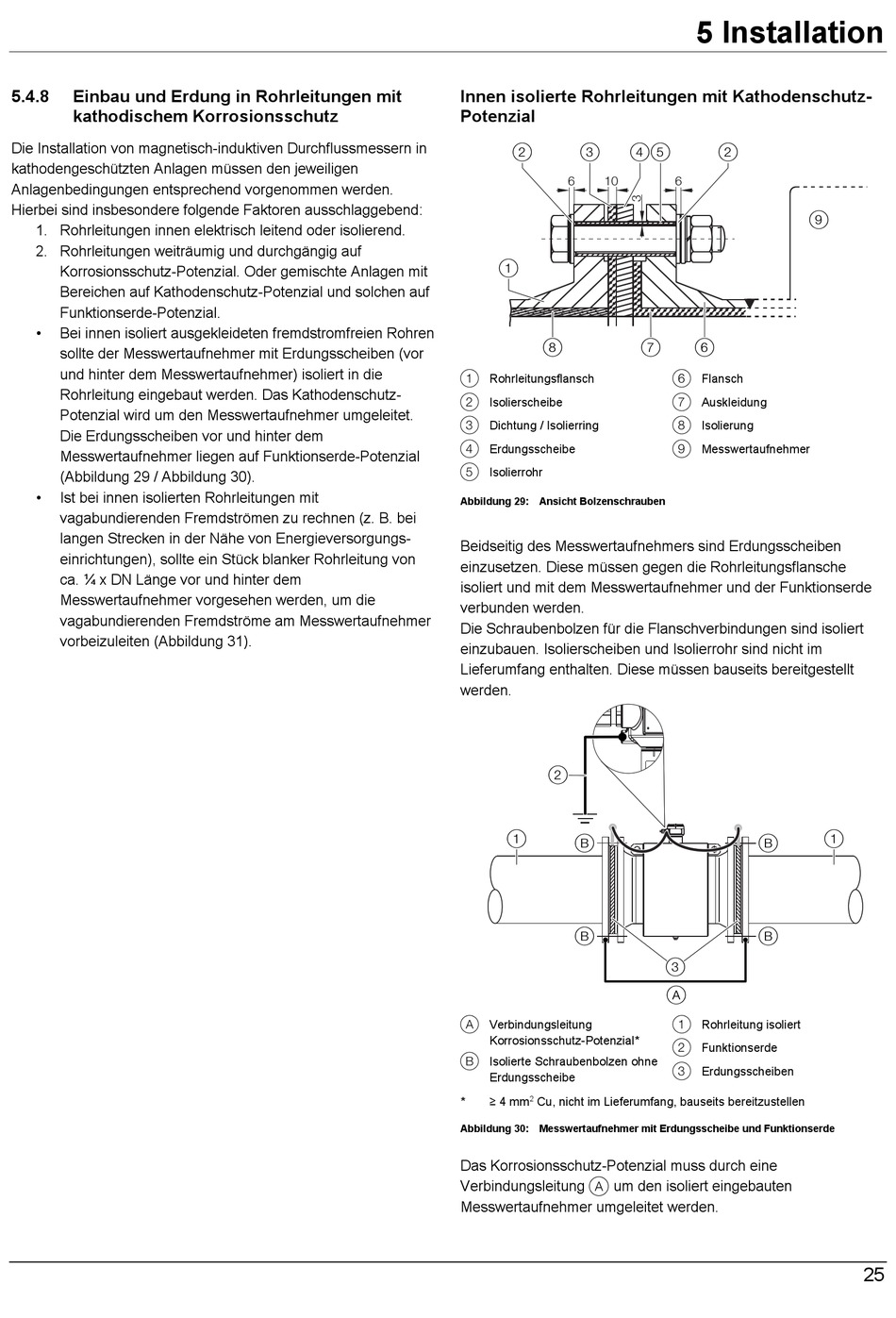

5.4.8
Einbau und Erdung in Rohrleitungen mit
kathodischem Korrosionsschutz
Die Installation von magnetisch-induktiven Durchflussmessern in
kathodengeschützten Anlagen müssen den jeweiligen
Anlagenbedingungen entsprechend vorgenommen werden.
Hierbei sind insbesondere folgende Faktoren ausschlaggebend:
1. Rohrleitungen innen elektrisch leitend oder isolierend.
2. Rohrleitungen weiträumig und durchgängig auf
Korrosionsschutz-Potenzial. Oder gemischte Anlagen mit
Bereichen auf Kathodenschutz-Potenzial und solchen auf
Funktionserde-Potenzial.
•
Bei innen isoliert ausgekleideten fremdstromfreien Rohren
sollte der Messwertaufnehmer mit Erdungsscheiben (vor
und hinter dem Messwertaufnehmer) isoliert in die
Rohrleitung eingebaut werden. Das Kathodenschutz-
Potenzial wird um den Messwertaufnehmer umgeleitet.
Die Erdungsscheiben vor und hinter dem
Messwertaufnehmer liegen auf Funktionserde-Potenzial
(Abbildung 29 / Abbildung 30).
•
Ist bei innen isolierten Rohrleitungen mit
vagabundierenden Fremdströmen zu rechnen (z. B. bei
langen Strecken in der Nähe von Energieversorgungs-
einrichtungen), sollte ein Stück blanker Rohrleitung von
ca. ¼ x DN Länge vor und hinter dem
Messwertaufnehmer vorgesehen werden, um die
vagabundierenden Fremdströme am Messwertaufnehmer
vorbeizuleiten (Abbildung 31).
Innen isolierte Rohrleitungen mit Kathodenschutz-
Potenzial
2
3
6
10
1
8
1 Rohrleitungsflansch
2 Isolierscheibe
3 Dichtung / Isolierring
4 Erdungsscheibe
5 Isolierrohr
Abbildung 29: Ansicht Bolzenschrauben
Beidseitig des Messwertaufnehmers sind Erdungsscheiben
einzusetzen. Diese müssen gegen die Rohrleitungsflansche
isoliert und mit dem Messwertaufnehmer und der Funktionserde
verbunden werden.
Die Schraubenbolzen für die Flanschverbindungen sind isoliert
einzubauen. Isolierscheiben und Isolierrohr sind nicht im
Lieferumfang enthalten. Diese müssen bauseits bereitgestellt
werden.
2
1
B
B
A Verbindungsleitung
Korrosionsschutz-Potenzial*
B Isolierte Schraubenbolzen ohne
Erdungsscheibe
≥ 4 mm
2
*
Cu, nicht im Lieferumfang, bauseits bereitzustellen
Abbildung 30: Messwertaufnehmer mit Erdungsscheibe und Funktionserde
Das Korrosionsschutz-Potenzial muss durch eine
A
Verbindungsleitung
um den isoliert eingebauten
Messwertaufnehmer umgeleitet werden.
5 Installation
45
2
6
7
6
6 Flansch
7 Auskleidung
8 Isolierung
9 Messwertaufnehmer
B
B
3
A
1 Rohrleitung isoliert
2 Funktionserde
3 Erdungsscheiben
9
G11050
1
G11049
25
