Durchfluss-Messwertaufnehmer
1 Anschlussklemmen für Signalkabel

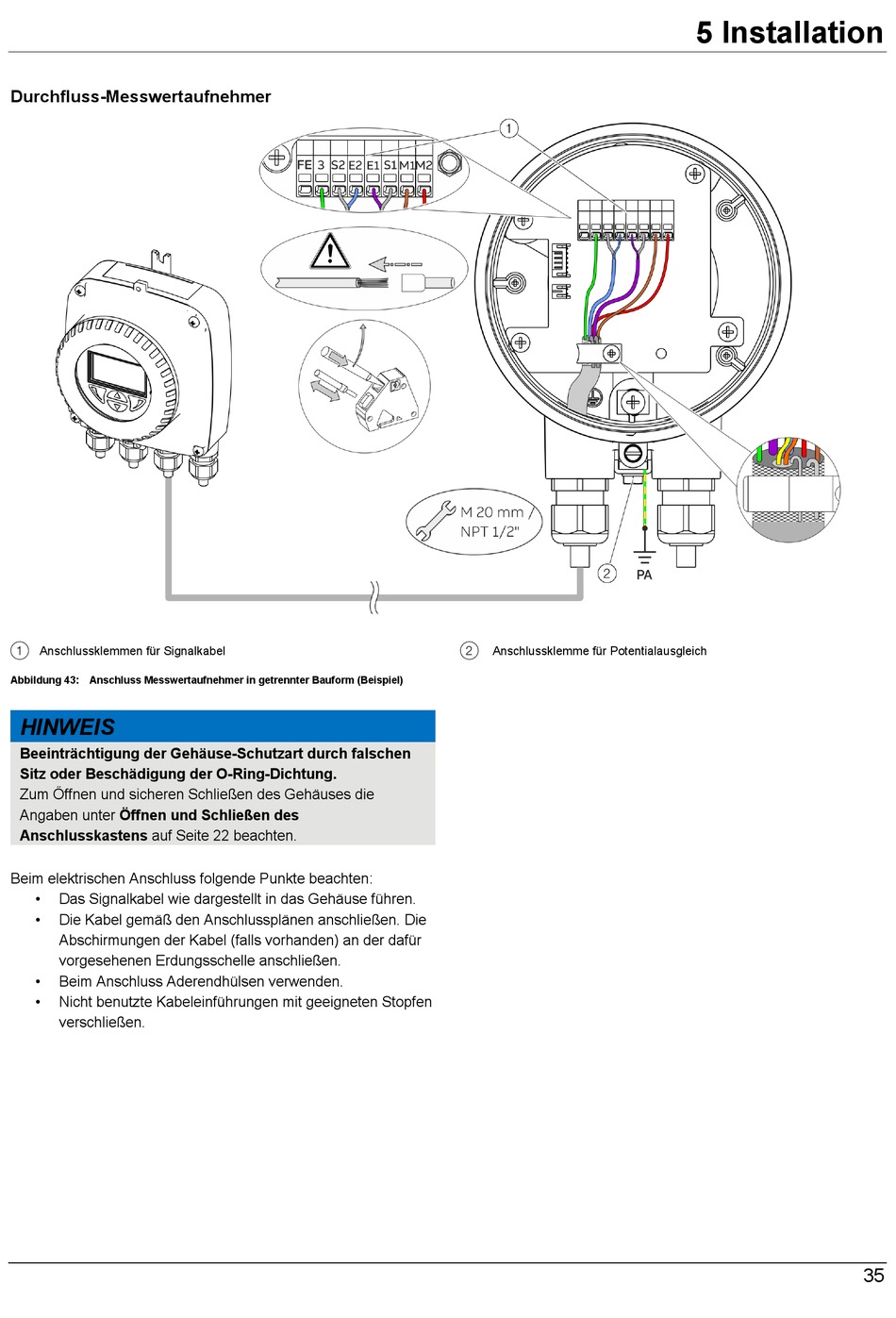

Abbildung 43: Anschluss Messwertaufnehmer in getrennter Bauform (Beispiel)
Change from one to two columns
HINWEIS
Beeinträchtigung der Gehäuse-Schutzart durch falschen
Sitz oder Beschädigung der O-Ring-Dichtung.
Zum Öffnen und sicheren Schließen des Gehäuses die
Angaben unter Öffnen und Schließen des
Anschlusskastens auf Seite 22 beachten.
Beim elektrischen Anschluss folgende Punkte beachten:
•
Das Signalkabel wie dargestellt in das Gehäuse führen.
•
Die Kabel gemäß den Anschlussplänen anschließen. Die
Abschirmungen der Kabel (falls vorhanden) an der dafür
vorgesehenen Erdungsschelle anschließen.
•
Beim Anschluss Aderendhülsen verwenden.
•
Nicht benutzte Kabeleinführungen mit geeigneten Stopfen
verschließen.
2
Anschlussklemme für Potentialausgleich
5 Installation
35
