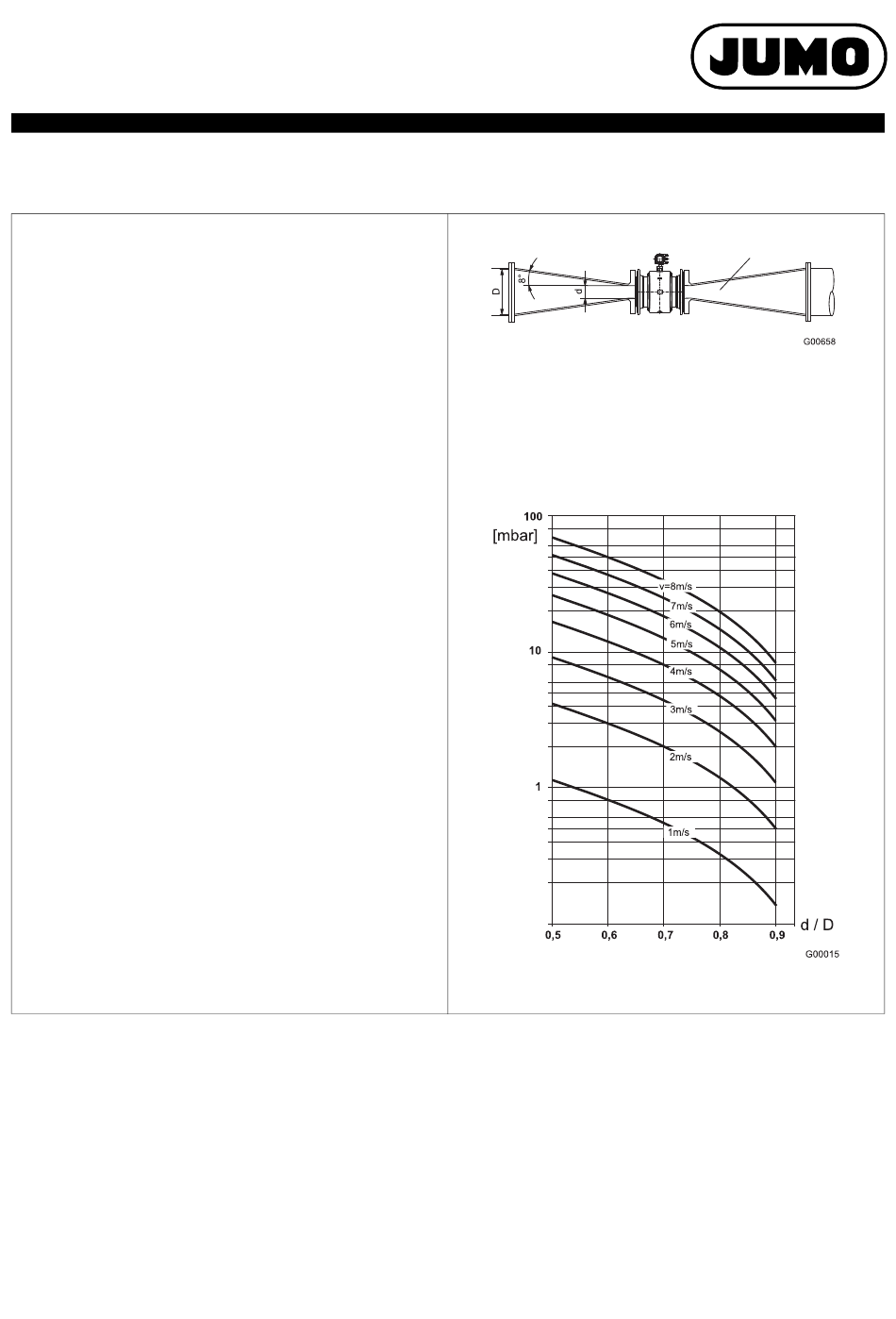

Montage in Rohrleitungen größerer Nennweiten
Ermitteln des entstehenden Druckverlusts beim Einsatz von Reduzier-
stücken (1):
1.
Durchmesserverhältnis d/D feststellen
2.
Die Fließgeschwindigkeit aus dem Durchflussnomogramm (ne-
benstehende Abbildung) entnehmen.
3.
Im Durchflussnomogramm auf der Y-Achse den Druckverlust able-
sen.
V2.01/DE/00643263
Telefon: +49 661 6003-715
Telefax: +49 661 6003-606
E-Mail:
mail@jumo.net
Internet: www.jumo.net
Typenblatt 406015
(1) Flanschübergangsstück
(d) Innendurchmesser des Durchflussmessers
(D) Innendurchmesser der Rohrleitung
Nomogramm zur Druckverlustberechnung
für Flanschübergangsstück mit α/2 = 8°
(V) Fließgeschwindigkeit [m/s]
(∆p) Druckverlust [mbar]
Seite 16/50
(1)
