Avtech AVC792 Schnellstart Seite 174

‧ 4CH

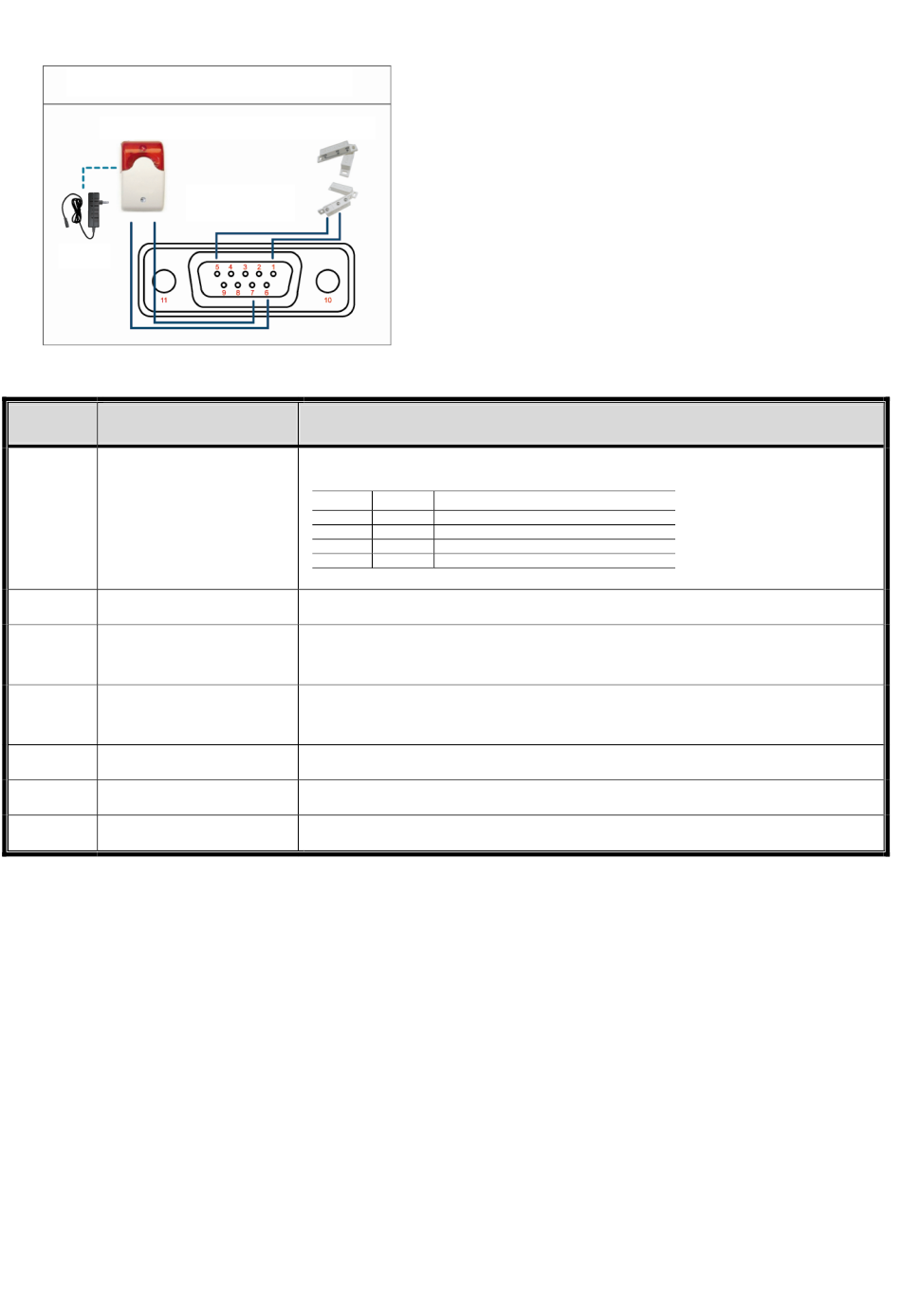

Aplicación de Conexión de PIN
Sirena
Adaptador de
la fuente de
alimentación
* El conector D-Sub mostrador anteriormente es opcional.
PIN FUNCIÓN
1~4
ENTRADA DE ALARMA
5
GND
PUERTO COM DE ALARMA
6
EXTERNA
7
Nº DE ALARMA EXTERNA
8
RS485-A
9
RS485-B
10~11
GND
Contacto magnético
Vista de la Parte
de Soldadura del
Conector DSUB de
9 PINES
Conecte la ENTRADA DE ALARMA (PIN1 - 4) y el conector GND (PIN5) con sus cables. Una
vez activada la alarma, el DVR comenzará a grabar y se activará el sonido.
PIN
PIN 1
PIN 2
PIN 3
PIN 4
*
TIERRA
En funcionamiento normal, el puerto COM se desconectará con NO. Pero si se activa alguna
alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
En funcionamiento normal, el puerto COM se desconectará con NO. Pero si se activa alguna
alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
TIERRA
Sirena:
Si el DVR se activa por medio de una alarma o al detectar
movimientos, el puerto COM se conectará a NO y la sirena
se iluminará y comenzará a sonar.
Contacto magnético:
Si el contacto magnético está abierto, la alarma se activará y
se iniciará la grabación.
DESCRIPCIÓN
Alarma Canal de vídeo correspondiente
1 CH1
2 CH2
3 CH3
4 CH4
18
