Avtech AVC792 Schnellstart Seite 146

‧ 4-Kanal-Modell
* Der oben gezeigte D-Sub-Stecker ist separat erhältlich.
Pin Funktion
1 – 4 Alarmeingang
5 Masse
6 Externer Alarm, Schließer
7 Externer Alarm, Schließer
8 RS485-A
9 RS485-B
10 – 11 Masse

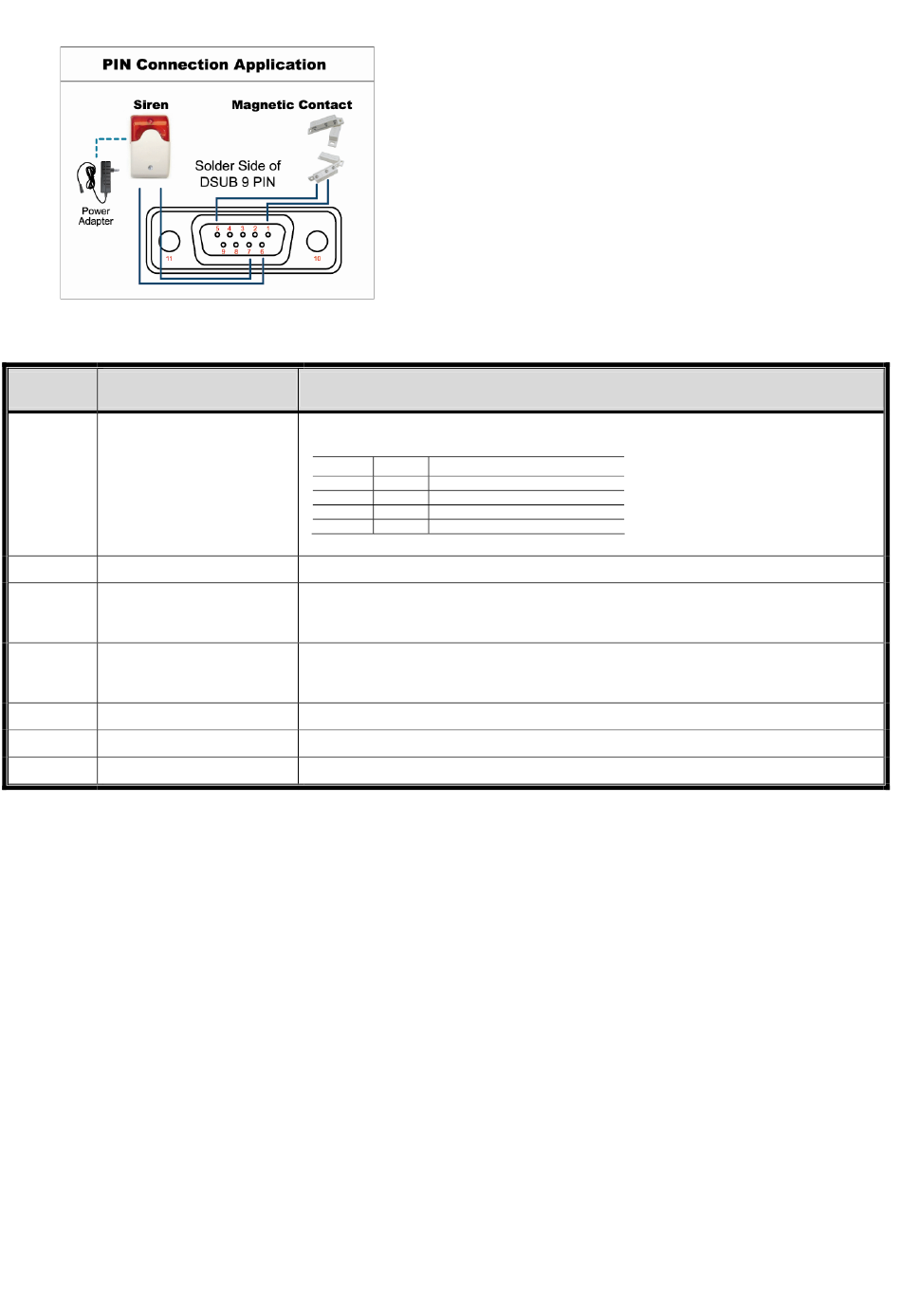

Sirene:
Wenn der DVR durch Sensoren oder Bewegung ausgelöst wird,
werden die Kontakte an der COM-Schnittstelle geschlossen, die
Sirene setzt ein.
Magnetkontakt:
Beim Öffnen des Magnetkontaktes wird der Alarm ausgelöst, die
Aufnahme beginnt.
Schließen Sie die Kabel an die Alarmeingänge (Pins 1 – 4) und Masse (Pin 5) an. Bei
Alarmauslösung startet der DVR die Aufnahme, das Tonsignal erklingt.
Pin Alarm Zugehöriger Videokanal
Pin 1 1 Kn1
Pin 2 2 Kn2
Pin 3 3 Kn3
Pin 4 4 Kn4
*
Masse
Im Normalzustand ist dieser Kontakt offen. Bei Alarmauslösung wird dieser Kontakt
geschlossen.
Achtung: Maximale Spannung: 24 V Gleichspannung, 1 A.
Im Normalzustand ist dieser Kontakt offen. Bei Alarmauslösung wird dieser Kontakt
geschlossen.
Achtung: Maximale Spannung: 24 V Gleichspannung, 1 A.
Masse
